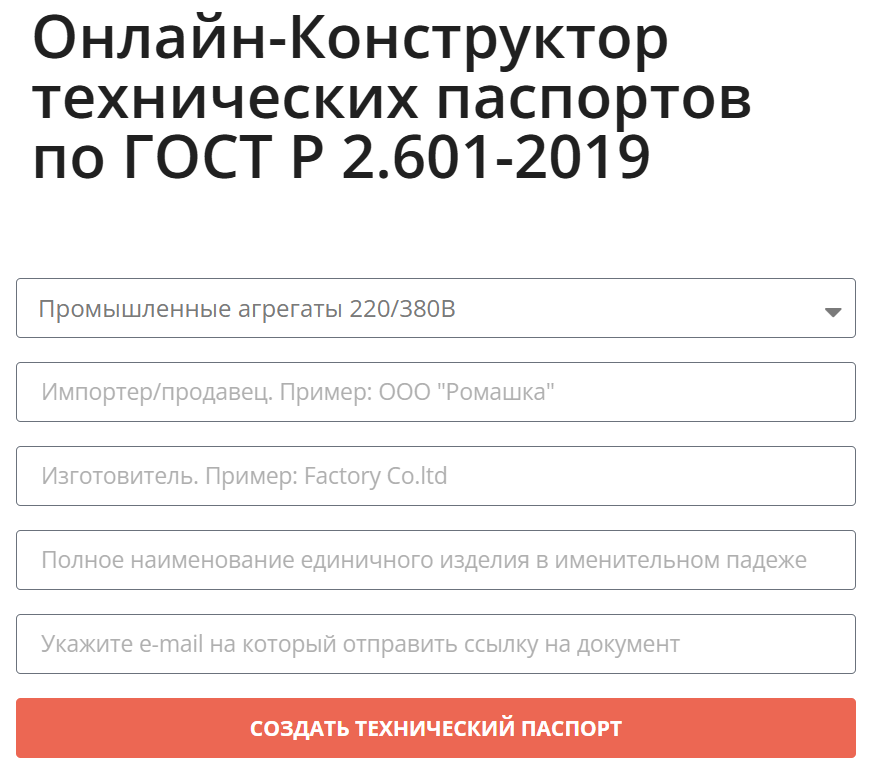

Онлайн-генератор технических паспортов позволяет создать профессиональный документ за несколько минут и за минимальную стоимость: https://techdocexpert.ru/shop/generator-tehpasportov-online/
Расчёты на прочность, снеговые и ветровые нагрузки
Узнайте, когда проверяют прочность конструкции, снеговые и ветровые нагрузки, и какие исходные данные используют.
Для разработки паспорта под ключ — свяжитесь с нами по почте techdocexpert@ya.ru или по телефону 89851822214
Паспорт изделия – это ключевой документ, подтверждающий соответствие продукции заявленным производителем параметрам и характеристикам. Он содержит информацию о заводском номере, дате производства, комплектации, результатах испытаний и гарантиях. Согласно ГОСТ Р 2.601-2019, паспорт является обязательным для передачи заказчику, подтверждения качества, таможенного оформления, включения в реестры Минпромторга, а также для сервисного обслуживания и гарантийного ремонта. Отсутствие правильно оформленного паспорта препятствует официальной передаче продукции, таможенному оформлению, подтверждению гарантий и участию в тендерах. Самостоятельное составление паспортов часто приводит к ошибкам и несоответствию стандартам. Профессионально разработанный паспорт защищает интересы производителя, гарантирует качество и облегчает дальнейшую эксплуатацию.
Разработка паспортов блочно-модульных зданий и сосудов, работающих под давлением осуществляется по специальным ГОСТам для данных категорий продукции.
Что такое паспорт изделия и для чего он необходим
Согласно ГОСТ Р 2.601-2019, паспорт изделия представляет собой эксплуатационный документ, который служит для подтверждения качества и соответствия продукции установленным требованиям. Этот документ содержит всю информацию о конкретном экземпляре изделия, включая его заводской/серийный номер, дату изготовления, результаты проведенных испытаний, а также отметки о его дальнейшей судьбе (продажа, ремонт). Паспорта обязательны для различных видов продукции, таких как станки, электродвигатели, измерительные приборы, конструкции из металла, сосуды, запорная арматура, блочно-модульные здания, мебель и строительные элементы.
Ключевые функции технического паспорта изделия
⚠️Удостоверение качества
Паспорт подтверждает, что изделие изготовлено производителем, прошло испытания, соответствует техническим условиям. Подпись ОТК и печать производителя — гарантия качества. Без технического паспорта продукция считается неидентифицированной.
⚠️Идентификация изделия
Заводской/серийный номер в паспорте однозначно идентифицирует конкретный экземпляр изделия. По номеру можно отследить: когда изготовлено, кому продано, какие ремонты проводились, действует ли гарантия. Без заводского номера изделие анонимно.
⚠️Гарантийный документ
Паспорт содержит раздел «Гарантии изготовителя» с гарантийным сроком и условиями. Дата продажи, отметка продавца в паспорте — начало отсчета гарантийного срока. Гарантийный ремонт выполняется только при предъявлении технического паспорта.
На какие изделия паспорт обязателен
Паспорт изделия обязателен для технически сложных товаров и продукции производственно-технического назначения согласно ГОСТ, техническим регламентам ТР ТС, требованиям отраслевых стандартов.
Категории продукции, для которых паспорт обязателен
- Машины и оборудование: Станки деревообрабатывающие, прессы, кузнечное оборудование, литейное оборудование, насосы и компрессоры, вентиляторы, конвейеры и транспортеры, подъемное оборудование (краны, тали, лебедки).
- Электротехническая продукция: Электродвигатели, генераторы, трансформаторы, электроустановки и распределительные устройства, силовое электрооборудование, электронасосы.
- Приборы и КИПиА: Измерительные приборы (манометры, расходомеры, уровнемеры), контрольные приборы, датчики и преобразователи, системы автоматизации, регуляторы.
- Конструкции из металла: Несущие конструкции из металла (фермы, балки, колонны), емкости и резервуары для жидкостей и газов, мачты, опоры ЛЭП, технологические эстакады и площадки.
- Железобетонные изделия (ЖБИ): Плиты перекрытий, фундаментные блоки, колонны и ригели, сваи железобетонные, лестничные марши и площадки (паспорт ЖБИ подтверждает прочность бетона, соответствие проекту).
- Мебель специального назначения: Медицинская мебель (операционные столы, кушетки, шкафы для инструментов), офисная мебель (сейфы, металлические шкафы), лабораторная мебель (столы лабораторные, шкафы вытяжные).
- Котельное оборудование: Котлы паровые и водогрейные, теплообменники, бойлеры, сосуды под давлением (для этого оборудования паспорт обязателен по требованиям Ростехнадзора).
Для простых товаров широкого потребления (одежда, бытовые товары, канцелярия) паспорт обычно не требуется — достаточно этикетки или ярлыка с основными сведениями.
Структура технического паспорта изделия по ГОСТ Р 2.601-2019
ГОСТ Р 2.601-2019 «ЕСКД. Эксплуатационные документы» устанавливает состав и содержание разделов технического паспорта изделия. Стандарт определяет обязательные разделы технического паспорта.
Обязательные разделы технического паспорта изделия
1 Титульный лист
Наименование изделия (полное официальное наименование продукции), обозначение изделия (модель, тип, артикул, децимальный номер по конструкторской документации), наименование документа «Паспорт» с обозначением технического паспорта, наименование и реквизиты организации-изготовителя (полное юридическое наименование, адрес, ИНН, ОГРН, контактные телефоны, email, сайт), год издания технического паспорта (год разработки формы технического паспорта). Титульный лист оформляется на фирменном бланке предприятия с логотипом.
2 Общие сведения об изделии
Заводской/серийный (серийный) номер изделия (уникальный номер конкретного экземпляра, присваиваемый производителем — обычно наносится на табличку, прикрепляемую к изделию), дата изготовления (месяц и год выпуска изделия с конвейера или из цеха), обозначение технических условий (ТУ), по которым изготовлено изделие, масса изделия (в кг — фактическая масса данного экземпляра, может отличаться от номинальной в пределах допуска), климатическое исполнение и категория размещения по ГОСТ 15150-69 (например: УХЛ4 — умеренный и холодный климат, для эксплуатации в помещениях с естественной вентиляцией). Раздел может содержать дополнительные сведения в зависимости от типа изделия: для электрооборудования — класс защиты от поражения электрическим током, степень защиты IP; для оборудования под давлением — регистрационный номер в Ростехнадзоре, разрешение на применение.
3 Основные технические характеристики
Таблица с перечнем основных параметров изделия и их значений: для оборудования — мощность, производительность, габариты, напряжение питания, потребляемая мощность, частота вращения, давление, температура; для металлоконструкций — грузоподъемность, пролет, высота, материал, способ соединения элементов, защитное покрытие; для приборов — диапазон измерения, точность, класс точности, время установления показаний, выходной сигнал; для мебели — габариты, материалы, нагрузка на полку/сиденье, количество ящиков/полок. Характеристики должны соответствовать техническим условиям (ТУ) и данным, указанным в сертификате или декларации соответствия. Для конкретного экземпляра могут указываться фактические измеренные значения (если проводились приемочные испытания каждого экземпляра) или номинальные значения по ТУ.
4 Комплектность
Перечень всех составных частей, принадлежностей, документации, входящих в комплект поставки данного изделия: основное изделие (основной узел — станок, насос, шкаф и т.д. — 1 шт.), запасные части (перечень запчастей, поставляемых с изделием для замены при обслуживании — например: уплотнительные кольца, предохранители, щетки — с указанием количества), принадлежности и инструменты (специальные ключи, приспособления, необходимые для эксплуатации или обслуживания изделия), техническая документация (паспорт — 1 экз., руководство (инструкция) по эксплуатации — 1 экз., схемы электрические — комплект, сертификат соответствия или декларация — копия), упаковка (ящик деревянный, поддон, пленка — если поставляется с упаковкой). Для каждой позиции указывается наименование, обозначение (артикул, номер чертежа), количество. Комплектность проверяется получателем при приемке — все позиции из технического паспорта должны быть в наличии, иначе оформляется акт о некомплектности.
5 Свидетельство о приемке (приемо-сдаточных испытаниях)
Подтверждает, что изделие изготовлено, испытано и соответствует требованиям ТУ. Содержит: текст свидетельства (типовая формулировка: «Изделие [наименование, заводской/серийный номер] изготовлено и принято в соответствии с требованиями [обозначение ТУ] и признано годным для эксплуатации»), результаты приемо-сдаточных испытаний (таблица с перечнем проверенных параметров, нормативными значениями по ТУ, фактически измеренными значениями, заключением «соответствует» — например: «Сопротивление изоляции, МОм — норма не менее 0,5, измерено 15,2 — соответствует»), подпись представителя ОТК (отдела технического контроля) с указанием должности, ФИО, даты, печать ОТК (без печати свидетельство недействительно — продукция не считается принятой). Для оборудования, подлежащего надзору Ростехнадзора (сосуды под давлением, подъемные сооружения), дополнительно указывается номер разрешения на применение, дата освидетельствования.
6 Сведения о консервации и упаковке
Информация о консервации изделия для защиты при хранении и транспортировке: вид консервации (способ защиты от коррозии — смазка консервационная, пленка защитная, упаковка в пленку с влагопоглотителем), применяемые консервационные материалы (наименование смазки — например: «Смазка К-17 ГОСТ 10877-76», защитная пленка — «Пленка ПВХ термоусадочная»), срок действия консервации (время, в течение которого консервация защищает изделие при хранении в нормальных условиях — обычно 6-12 месяцев), дата расконсервации (должна быть заполнена при расконсервации перед установкой или эксплуатацией), сведения об упаковке (тип упаковки — ящик деревянный, обрешетка, поддон; способы крепления груза; наличие амортизаторов, прокладок). Указание консервации важно, чтобы получатель знал: изделие защищено от коррозии, перед эксплуатацией нужно удалить консервационную смазку, до какого срока изделие может храниться в упакованном виде без расконсервации.
7 Гарантии изготовителя
Гарантийные обязательства производителя перед покупателем изделия: гарантийный срок (продолжительность гарантии — обычно 12, 18, 24 или 36 месяцев с даты продажи или ввода в эксплуатацию — указывается конкретный срок для данного типа изделия), условия гарантии (что входит в гарантию — бесплатный ремонт или замена вышедших из строя деталей по вине производителя; что не входит — поломки из-за неправильной эксплуатации, перегрузки, несанкционированного ремонта; расходные материалы не покрываются гарантией), обязанности покупателя для сохранения гарантии (соблюдать правила эксплуатации из руководства по эксплуатации, проводить регламентное техническое обслуживание, не вскрывать изделие самостоятельно, не передавать изделие третьим лицам без уведомления производителя), порядок предъявления рекламаций (куда обращаться при обнаружении дефектов — адреса и телефоны сервисных центров, электронная почта для обращений), контактная информация для гарантийного обслуживания (адреса сервисных центров в регионах, телефоны горячей линии, сайт с информацией о гарантии и сервисе). Четкие гарантийные условия защищают права покупателя и интересы производителя.
8 Сведения о продаже
Раздел для отметок при продаже изделия (заполняется продавцом при передаче изделия покупателю): дата продажи (число, месяц, год передачи изделия покупателю — от этой даты начинается отсчет гарантийного срока), наименование организации-продавца (торговая организация, дилер, сам производитель — если продажа напрямую), адрес и контактные данные продавца, подпись и печать продавца (подтверждение факта продажи). Отметка о продаже в паспорте — юридически значимое подтверждение момента перехода права собственности на изделие и начала гарантийного срока. Без отметки о продаже производитель может не признать гарантийные обязательства (покупатель не может доказать, когда изделие куплено).
9 Сведения о монтаже и вводе в эксплуатацию
Раздел для отметок при установке и вводе в эксплуатацию (для оборудования, требующего монтажа): дата монтажа (когда оборудование установлено на месте эксплуатации), наименование монтажной организации (кто выполнял монтаж — сертифицированный подрядчик, сервисная служба производителя, сам покупатель), соответствие монтажа требованиям руководства по монтажу (отметка монтажника, что монтаж выполнен правильно), дата ввода в эксплуатацию (первый запуск оборудования под нагрузкой), подпись пусконаладчика и представителя заказчика, печать монтажной организации. Отметки о монтаже важны для гарантии — если монтаж выполнен несертифицированной организацией или с нарушениями, гарантия может быть аннулирована. Для оборудования, подлежащего надзору Ростехнадзора, дополнительно указывается дата регистрации в территориальном органе Ростехнадзора.
10 Сведения о ремонтах
Таблица для записи всех ремонтов изделия в течение срока эксплуатации: дата ремонта, характер неисправности (что было сломано, какие симптомы), выполненные работы (что отремонтировано, какие детали заменены), наименование ремонтной организации (кто выполнял ремонт — гарантийный сервис, сторонняя организация, сам владелец), подпись ремонтника и печать организации. Записи о ремонтах позволяют: отследить историю эксплуатации изделия, понять, были ли повторяющиеся проблемы (если один и тот же узел ломается часто — возможно, конструктивный дефект), подтвердить гарантийные ремонты (записи в паспорте — доказательство обращений в гарантийный сервис). При продаже б/у оборудования покупатель по записям в паспорте может оценить, насколько изделие проблемное.
11 Сведения о сертификации
Информация о подтверждении соответствия изделия требованиям технических регламентов: номер и дата сертификата соответствия или декларации о соответствии (если изделие подлежит обязательной сертификации или декларированию по ТР ТС), наименование органа по сертификации, выдавшего документ, срок действия сертификата/декларации, каким техническим регламентам соответствует изделие (например: ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования»), знак обращения на рынке (знак ЕАС — единого рынка ЕАЭС — должен быть нанесен на изделие и указан в паспорте). Сведения о сертификации подтверждают, что изделие прошло оценку соответствия, безопасно для использования, может законно продаваться на территории ЕАЭС.
12 Приложения (при необходимости)
Дополнительные материалы, прилагаемые к паспорту: электрическая схема подключения (для электрооборудования — схема присоединения к сети, параметры защитной аппаратуры), габаритный чертеж (общий вид изделия с размерами для планирования размещения), схема строповки (для крупногабаритного оборудования — где цеплять стропы при подъеме краном), схема смазки (точки смазки с номерами, периодичность смазки, марки смазочных материалов), спецификация запасных частей (рекомендуемый перечень запчастей для хранения на складе эксплуатирующей организации с артикулами и ценами). Приложения делают паспорт более полезным и удобным в использовании.
Отличие технического паспорта от руководства по эксплуатации и других документов
Паспорт изделия и Руководство (инструкция) по эксплуатации
Паспорт — краткий документ с основными характеристиками, заводским номером, комплектностью, свидетельством о приемке, гарантией. Паспорт уникален для каждого экземпляра (содержит серийный номер конкретного изделия). Объем обычно 5-15 страниц.
Руководство (инструкция) по эксплуатации — подробный документ с инструкциями по использованию, обслуживанию, хранению, транспортировке. РЭ типовое для всех изделий данной модели (содержит общие инструкции). Объем обычно 20-80 страниц.
Часто паспорт и РЭ объединяют в один документ «Паспорт и руководство (инструкция) по эксплуатации».
Паспорт изделия и Паспорт качества
Паспорт качества — документ, содержащий результаты контроля качества продукции (обычно для материалов, химической продукции, лекарств). Паспорт качества выдается на партию продукции, содержит результаты испытаний образцов из партии.
Паспорт изделия — документ на конкретный экземпляр изделия (штучный товар — станок, насос, электродвигатель). Содержит характеристики, заводской/серийный номер, свидетельство о приемке конкретного экземпляра.
Для оборудования нужен паспорт изделия, для материалов — паспорт качества.
Паспорт изделия и Формуляр
Формуляр — эксплуатационный документ, содержащий сведения об изделии, его характеристики, а также данные, вносимые в процессе эксплуатации (учет наработки, ремонтов, замены узлов). Формуляр ведется на протяжении всего срока службы.
Паспорт — содержит первичные данные об изделии, заполняется при изготовлении и продаже, записи о ремонтах краткие.
Для сложного долговечного оборудования часто требуются оба документа: паспорт и формуляр.
Наши услуги по разработке технического паспорта изделия
Мы разрабатываем технические паспорта изделий по ГОСТ Р 2.601-2019 для всех видов продукции производственно-технического назначения: промышленное оборудование, электротехника, приборы, конструкции из металла, сосуды, запорная арматура, блочно-модульные здания, мебель, строительные изделия. Наши технические писатели знают требования ГОСТ, умеют структурировать информацию, правильно оформлять документы.
Анализ технической документации
Изучаем конструкторскую документацию, технические условия, результаты испытаний для формирования разделов технического паспорта с корректными характеристиками
Формирование структуры технического паспорта
Определяем необходимые разделы в зависимости от типа изделия, отраслевых требований, требований заказчиков и надзорных органов
Заполнение технических характеристик
Формируем таблицу характеристик из технических условий, конструкторской документации, протоколов испытаний с правильными единицами измерения
Описание комплектности
Составляем полный перечень комплектующих из спецификации, добавляем запчасти, принадлежности, документацию, упаковку
Разработка свидетельства о приемке
Формулируем текст свидетельства, создаем таблицу испытаний с нормами и местами для внесения фактических значений, оформляем подписи и печати
Оформление по ГОСТ
Оформляем паспорт на фирменном бланке с логотипом, правильными реквизитами, нумерацией, таблицами, местами для отметок и печатей по ГОСТ Р 2.601-2019
Паспорт изделия для реестра Минпромторга
При подаче документов на включение продукции в реестр Минпромторга паспорт изделия не всегда является обязательным документом в перечне, но его наличие значительно укрепляет заявку и подтверждает реальность производства.
Роль технического паспорта для реестра Минпромторга
- Подтверждение факта производства — технического паспорта с заводскими номерами доказывают, что предприятие реально производит заявленную продукцию (можно предоставить копии технических паспортов нескольких изготовленных экземпляров с разными заводскими номерами).
- Соответствие характеристикам из технических условий — характеристики в паспорте должны соответствовать ТУ (экспертиза сверяет).
- Наличие системы качества — свидетельство о приемке в паспорте с подписью ОТК показывает, что на предприятии есть система контроля качества.
- Готовность к поставкам — наличие разработанного технического паспорта показывает, что производитель готов к серийным поставкам, оформляет продукцию по стандартам.
Рекомендация: даже если паспорт формально не обязателен для реестра, лучше включить образец технического паспорта в комплект документации — это повышает доверие экспертизы к производителю.
Для кого обязательная разработка технического паспорта изделия
Производители промышленного оборудования
Компании, выпускающие станки, насосы, компрессоры, технологическое оборудование — паспорт обязателен в комплекте поставки
- Производители станков и металлообрабатывающего оборудования
- Изготовители насосного и компрессорного оборудования
- Производители котельного оборудования
- Изготовители подъемного оборудования
Производители металлоконструкций
Предприятия, изготавливающие несущие конструкции, емкости, резервуары, мачты — паспорт конструкции из металла обязателен для передачи заказчику
- Заводы металлоконструкций
- Изготовители емкостного оборудования
- Производители резервуаров для нефтепродуктов
- Изготовители опор ЛЭП и мачт
Производители электротехнической продукции
Изготовители электродвигателей, трансформаторов, распределительных устройств — паспорт с заводским номером обязателен
- Производители электродвигателей
- Изготовители трансформаторов
- Производители распределительных устройств
- Изготовители электронасосов
Производители ЖБИ и стройматериалов
Заводы железобетонных изделий, производители стройматериалов — паспорт ЖБИ подтверждает прочность бетона, соответствие проекту
- Заводы ЖБИ (плиты, блоки, сваи)
- Производители железобетонных конструкций
- Изготовители лестничных маршей
- Производители бетонных изделий
