МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


МАШИНЫ, ПРИБОРЫ И ДРУГИЕ ТЕХНИЧЕСКИЕ ИЗДЕЛИЯ

Исполнения для различных климатических районов.
Категории, условия эксплуатации, хранения и транспортирования
в части воздействия климатических факторов внешней среды

Machines, instruments and other industrial products.
Modifications for different climatic regions. Categories, operating, storage
and transportation conditions as to environment climatic aspects influence

МКС 21.020

Дата введения 1971-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ

М.Л.Оржаховский (руководитель разработки); З.С.Боголюбова; Г.В.Козлова, канд. техн. наук; И.П.Меллер; М.С.Пинзур; Е.А.Судьин; B.М.Строганова; Г.П.Стрелкова; Г.Н.Трубецкая

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.12.69 N 1394

Изменение N 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 15 от 28.05.99)

За принятие изменения проголосовали:

3*. Настоящий стандарт соответствует (с дополнениями и уточнениями в соответствии с потребностями экономики страны) международным стандартам**:

________________

* Изменением N 5 предлагается в Информационных данных исключить слова: «3. Стандарт соответствует СТ СЭВ 6136-87 в части классификации климата и макроклиматического районирования земного шара, СТ СЭВ 460-77, СТ СЭВ 991-78»;

** Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — .

МЭК 721-2-1:1982 Классификация внешних условий. Часть 2. Природные внешние условия. Температура и влажность.

МЭК 68-1:1988 Испытания на внешние воздействия. Общие положения и руководство в части нормальных условий испытаний.

Данные о соответствии настоящего стандарта международным стандартам указаны в приложении 12.

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

(Измененная редакция, Изм. N 5).

6. ИЗДАНИЕ (апрель 2010 г.) с Изменениями N 1, 2, 3, 4, утвержденными в январе 1978 г., декабре 1982 г., октябре 1988 г., сентябре 1999 г. (ИУС 3-78, 4-83, 2-89, 12-99), с Поправкой (ИУС 3-2004)

ВНЕСЕНО Изменение N 5, принятое Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 41 от 24.05.2012). Государство-разработчик Россия. Приказом Росстандарта от 27.11.2012 N 1231-ст введено в действие на территории РФ с 01.01.2013

Изменение N 5 внесено изготовителем базы данных по тексту ИУС N 2, 2013 год

Настоящий стандарт распространяется на все виды машин, приборов и других технических изделий (далее — изделия) и устанавливает макроклиматическое районирование земного шара, исполнения, категории, условия эксплуатации, хранения и транспортирования изделий в части воздействия климатических факторов внешней среды*.

________________

* Понятия терминов, применяемых в стандарте, даны в приложении 1.

Стандарт не устанавливает значения климатических факторов для изделий, предназначенных для Центральной Антарктиды.

Все требования настоящего стандарта являются обязательными (за исключением требований, установленных как рекомендуемые допускаемые или справочные) как относящиеся к требованиям безопасности.

(Измененная редакция, Изм. N 4, 5).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящий стандарт должен применяться при проектировании и изготовлении изделий. В частности, он должен применяться при составлении технических заданий на разработку или модернизацию изделий, а также при разработке государственных стандартов и технических условий, устанавливающих требования в части воздействия климатических факторов внешней среды для группы изделий, а при отсутствии указанных групповых документов — для отдельных видов изделий.

1.2. Изделия должны сохранять свои параметры в пределах норм, установленных техническими заданиями, стандартами или техническими условиями в течение сроков службы и сроков сохраняемости, указанных в технических заданиях, стандартах или технических условиях, после и (или) в процессе воздействия климатических факторов, значения которых установлены настоящим стандартом.

Изделия предназначаются для эксплуатации, хранения и транспортирования в диапазоне от верхнего до нижнего значения этих климатических факторов, при этом дополнительно к диапазонам климатических факторов, в пределах которых при эксплуатации обеспечивается работоспособность изделий, могут быть установлены один или несколько более узких диапазонов климатических факторов, в пределах которых обеспечивается более узкий диапазон отклонений параметров (например, более высокая точность регулирования или измерений). В пределах этих диапазонов может быть также установлено несколько значений одного и того же фактора при установлении требований в отношении различных этапов эксплуатации или отдельных технических характеристик, например несколько значений верхней и (или) эффективной температуры при различных ресурсах или сроках службы.

В необходимых случаях в стандартах или технических условиях должны указываться допустимые в процессе эксплуатации отклонения параметров от их первоначальных значений.

1.3. Для конкретных типов или групп изделий виды воздействующих климатических факторов и их номинальные значения устанавливают в зависимости от условий эксплуатации изделий в соответствующих технических заданиях, стандартах и технических условиях.

При наличии документов, устанавливающих для групп изделий связь между значениями факторов, указанными в настоящем стандарте, и условиями применения изделий, следует руководствоваться указаниями этих документов.

1.3а. Допускается эксплуатация изделий в макроклиматических районах и (или) местах размещения, отличающихся от тех, для которых предназначены изделия, если климатические факторы в период эксплуатации не выходят за пределы номинальных значений, установленных для данных изделий. Например, изделия вида климатического исполнения УХЛ4 могут в летний сухой период эксплуатироваться в условиях УХЛ2.

Допускается эксплуатация изделий в условиях, где значения климатических факторов выходят за пределы установленных номинальных значений, если допустимы отклонения сроков службы и (или) других параметров изделий. При этом допустимость эксплуатации и ее сроки, значения климатических факторов, допускаемые отклонения сроков службы и (или) других параметров изделий, а также (при необходимости) дополнительные требования по обслуживанию изделий устанавливают в нормативно-технической документации или согласовывают с поставщиком изделий.

1.4. В соответствии с экономической и технической целесообразностью рекомендуется изготавливать изделия пригодными для эксплуатации в нескольких районах и (или) местах размещения, установленных настоящим стандартом.

1.5. Изделия могут быть предназначены также для эксплуатации в нескольких макроклиматических районах и (или) местах размещения или же для хранения в нескольких условиях попеременно в течение разных сроков; в этих случаях сочетания различных условий эксплуатации или хранения со сроками пребывания в этих условиях устанавливают в стандартах или технических условиях на изделия.

1.2-1.4. (Измененная редакция, Изм. N 2).

1.6. Требования по воздействиям климатических факторов внешней среды в стандартах, технических условиях и другой нормативно-технической документации на изделия устанавливают в соответствии с приложением 8.

(Введен дополнительно, Изм. N 2).

2. КЛИМАТИЧЕСКИЕ ИСПОЛНЕНИЯ И КАТЕГОРИИ ИЗДЕЛИЙ

2.1а. Типы климатов и макроклиматов и критерии их разграничения приведены в пп.2.2-2.6 и приложении 9.

(Введен дополнительно, Изм. N 4).

2.1. Изделия предназначают для эксплуатации в одном или нескольких макроклиматических районах, критерии выделения которых указаны в пп.2.1а-2.6 и приложении 9, и изготавливают в климатических исполнениях (далее — исполнениях), указанных в табл.1.

Таблица 1

Климатические исполнения изделий	Обозначения*
	буквенные		цифровые
	русские	латинские
Изделия, предназначенные для эксплуатации на суше, реках, озерах
Для макроклиматического района с умеренным климатом**	У	(N)	0
Для макроклиматических районов с умеренным и холодным климатом**	УХЛ*	(NF)	1
Для макроклиматического района с влажным тропическим климатом***	ТВ	(ТН)	2
Для макроклиматического района с сухим тропическим климатом***	ТС	(ТА)	3
Для макроклиматических районов как с сухим, так и с влажным тропическим климатом***	Т	(Т)	4
Для макроклиматических районов как с умеренным, так и с тропическим климатом	УТ	(NT)	0
Для всех макроклиматических районов на суше, кроме климатического района с антарктическим холодным климатом(общеклиматическое исполнение)	О	(U)	5
Изделия, предназначенные для эксплуатации в макроклиматических районах с морским климатом
Для макроклиматического района с умеренно-холодным морским климатом	М	(М)	6
Для макроклиматического района с тропическим морским климатом, в том числе для судов каботажного плавания или иных, предназначенных для плавания только в этом районе	ТМ	(МТ)	7
Для макроклиматических районов как с умеренно-холодным, так и тропическим морским климатом, в том числе для судов неограниченного района плавания	ОМ	(MU)	8
Изделия, предназначенные для эксплуатации во всех макроклиматических районах на суше и на море, кроме климатического района с антарктическим холодным климатом (всеклиматическое исполнение)	В	(W)	9

________________

* В скобках приведены обозначения, ранее принятые в технической документации некоторых стран СЭВ.

Цифровые обозначения применяют только для обработки данных на цифровых вычислительных машинах и не применяют для маркировки по п.2.8. Русские обозначения исполнений изделий применяют для обозначения соответствующего макроклиматического района (группы макроклиматических районов) и соответствующего ему климата (климатов).

** Конкретные типы или группы экспортируемых или других изделий для макроклиматического подрайона с теплым умеренным климатом допускается изготовлять в климатическом исполнении ТУ, если технико-экономически обоснованы конструктивные отличия изделий этого исполнения от изделий климатического исполнения У.

*** Указанные исполнения могут быть обозначены термином «тропическое исполнение».

* Если основным назначением изделий является эксплуатация в районе с холодным климатом и экономически нецелесообразно их использование вне пределов этого района, вместо обозначения УХЛ рекомендуется обозначение ХЛ (F).

Несколько макроклиматических районов могут быть объединены в группу макроклиматических районов (например УХЛ, Т).

* Для климатического исполнения УТ все указанные в настоящем стандарте показатели, относящиеся к нижнему значению температуры, принимают как для климатического исполнения У; все указанные в настоящем стандарте показатели верхнего, среднего и эффективного значения температуры, а также показатели влажности воздуха принимают как для климатического исполнения Т.

(Измененная редакция, Изм. N 3, 4, 5).

2.2. К макроклиматическому району с умеренным климатом относятся районы, где средняя из ежегодных абсолютных максимумов температура воздуха равна или ниже плюс 40 °С, а средняя из ежегодных абсолютных минимумов температура воздуха равна или выше минус 45 °С (в соответствии с приложением 9).

Допускается из макроклиматического района с умеренным климатом выделять макроклиматический подрайон с теплым умеренным подтипом макроклимата, для которого средняя из ежегодных абсолютных минимумов температура воздуха равна или выше минус 25 °С (в соответствии с приложением 9).

(Измененная редакция, Изм. N 3, 4).

2.3. К макроклиматическому району с холодным климатом относятся районы, в которых средняя из ежегодных абсолютных минимумов температура воздуха ниже минус 45 °C (в соответствии с приложением 9).

Границы макроклиматического района с холодным климатом на территории Российской Федерации приведены в приложении 2. Район холодного климата обозначен на карте в приложении 6.

По согласованию с заказчиком допускается поставка изделий в исполнении для умеренного климата в районы в пределах 50 км от юго-западной и юго-восточной границ макроклиматического района с холодным климатом на территории Российской Федерации.

Изделия, размещенные на передвижных установках, предназначенных для поставок в район побережья Охотского (севернее устья р.Уда) и Берингова морей (за исключением Камчатского полуострова), должны изготавливаться в исполнении ХЛ.

К макроклиматическому району с холодным антарктическим климатом относятся районы, где средняя минимальная температура ниже минус 60 °С (Центральная Антарктида).

2.4. К макроклиматическому району с влажным тропическим климатом в соответствии с приложением 9 относятся районы, для которых значения сочетания «среднегодовая относительная влажность — среднегодовая температура» соответствуют классификационным группам 1 и 2 по черт.1 приложения 9.

К макроклиматическому району с сухим тропическим климатом относятся районы, в которых средняя из ежегодных абсолютных максимумов температура воздуха выше 40 °С и в которых значения сочетания «среднегодовая относительная влажность — среднегодовая температура» соответствуют классификационной группе 5 по черт.1 приложения 9, а также климатический район с переходным климатом в соответствии с приложением 9. Перечень стран, отнесенных к районам с влажным и сухим тропическим климатом, приведен в приложении 3.

Макроклиматические районы земного шара приведены на карте в приложении 6.

2.5. К макроклиматическому району с умеренно-холодным морским климатом в соответствии с приложением 9 относятся моря, океаны и прибрежная территория в пределах непосредственного воздействия морской воды, расположенные севернее 30° северной широты или южнее 30° южной широты.

2.6. К макроклиматическому району с тропическим морским климатом в соответствии с приложением 9 относятся моря, океаны и прибрежная территория в пределах непосредственного воздействия морской воды, расположенные между 30° северной широты и 30° южной широты.

2.3-2.6. (Измененная редакция, Изм. N 4).

2.6а. Характеристика типов климатов и макроклиматов по температуре и влажности воздуха приведена в приложении 11.

Данные о соответствии между типами климатов и макроклиматов по настоящему стандарту и типами и группами климатов по международным стандартам МЭК приведены в приложении 12.

(Введен дополнительно, Изм. N 4).

2.7. Изделия в исполнениях по п.2.1 в зависимости от места размещения при эксплуатации в воздушной среде на высотах до 4300 м (в том числе под землей и под водой) изготавливают по категориям размещения изделий (далее — категориям изделий), указанным в табл.2.

Таблица 2

Для изделий, предназначенных для эксплуатации только в невоздушной среде и (или) при атмосферном давлении менее 53,3 кПа (400 мм рт.ст.), в том числе на высотах более 4300 м, понятие категории изделий не применяют для всех стадий эксплуатации. Если одно и то же изделие предназначено для эксплуатации как в воздушной среде на высотах до 4300 м, так и в невоздушной среде и (или) при атмосферном давлении менее 53,3 кПа (400 мм рт.ст.), в том числе на высотах более 4300 м, то понятие категории изделий применяют только для стадии эксплуатации в воздушной среде на высотах до 4300 м.

Летательные аппараты, а также изделия, предназначенные для эксплуатации на высотах более 1000 м при пониженном атмосферном давлении (в том числе изделия, предназначенные для эксплуатации как на высотах более 1000 м, так и на высотах до 1000 м) изготавливают по группам в зависимости от пониженного атмосферного давления в соответствии с приложением 7, табл.1.

Обозначение категории изделий допускается применять для обозначения места их размещения и размещения деталей и поверхностей изделий или сооружений (например: закрытое отапливаемое и вентилируемое помещение можно обозначить «категория размещения 4» или «помещение категории 4»).

Сочетание исполнения, категории и группы по пониженному давлению называют «вид климатического исполнения» (например, вид климатического исполнения УХЛ4 или вид климатического исполнения УХЛ2О4а). В обозначение вида климатического исполнения изделия добавляют обозначение типа атмосферы, для эксплуатации в которой предназначено изделие, если это указано в стандартах или технических условиях на изделие.

Климатические условия (совокупность значений климатических факторов), нормированные в настоящем стандарте для какого-либо конкретного вида климатического исполнения, обозначают

Для изделий, разработанных до 01.07.79, допускается не изменять ранее установленных обозначений климатических исполнений изделий в следующих случаях:

если изделия намечены к снятию с производства до 01.07.85 и в дальнейшем не будут выпускаться в качестве запчастей;

если необходимо использовать имеющуюся оснастку и сопроводительную документацию, изготовленную типографским способом, но не позднее 01.07.85.

(Измененная редакция, Изм. N 2, 4).

2.7а. Не изготовляют изделия видов климатического исполнения, указанных в первой строке табл.2а, так как эти изделия удовлетворяют требованиям к изделиям видов климатического исполнения, приведенных соответственно во второй строке табл.2а.

Таблица 2а

________________
* Письмом Росстандарта от 11.09.2019 г. N 16684-ИК/03 разъясняется, что «В таблице 2а ГОСТ 15150-69 допущена опечатка. Следует читать не «ОМ.4», а «ОМ4». — .

(Введен дополнительно, Изм. N 4).

2.8. В условное обозначение типа (марки) изделия дополнительно, после всех обозначений, относящихся к модификации изделия, вводят буквы и цифры, обозначающие вид климатического исполнения изделия. Например: электродвигатель типа АО2-21-4 в исполнении Т для категории размещения 2 обозначают АО2-21-4Т2.

Обозначение вида климатического исполнения указывают во всех видах документации, в том числе эксплуатационной, а также на заводской табличке (этикетке), в которой должен быть приведен тип (марка) изделия.

Допускается не вводить вид климатического исполнения в условное обозначение типа (марки) изделия в случаях, указанных в подпунктах а, б, в. В этом случае вид климатического исполнения должен быть указан в стандартах или технических условиях, эксплуатационной документации. В обозначении могут не указываться:

а) вид климатического исполнения или категория изделий в том случае, если они являются единственными и в течение ближайших нескольких лет не намечается разработка таких же изделий других видов климатического исполнения или категорий;

б) вид климатического исполнения одного из вариантов изделий, как правило, являющегося обычным для всей отрасли или группы изделий отрасли, если изделия изготавливают нескольких видов климатического исполнения;

в) категория изделий, если она очевидна.

Для изделий, не имеющих заводского номера, табличек и индивидуальных отличий (например, изделия электронной техники, электроустановочные изделия), допускается наносить условные обозначения или условный знак на несъемной детали.

Обозначение видов климатического исполнения изделий, изготовленных в соответствии с п.1.4, должно включать либо сочетание исполнения и категории, обеспечивающих наиболее жесткие условия эксплуатации, либо (если это сочетание невозможно установить) несколько исполнений и категорий, для которых изделия предназначены (комбинированное обозначение). Например: электродвигатель типа АО2-21-4, предназначенный для категорий 2, 3, 4 исполнения УХЛ (категория 2 — самая жесткая для данного изделия), обозначают АО2-21-4УХЛ2; такой же электродвигатель, предназначенный для работы дополнительно в условиях категории 5, обозначают АО2-21-4УХЛ2,5 в условиях категории 4 исполнения О-АО2-21-4УХЛ2О4 (в двух последних примерах категория 2 наиболее жесткая для данного изделия по нижнему значению температуры, категория 5 или условия О4 — по влажности воздуха). Такой же электродвигатель, предназначенный для работы в условиях теплого умеренного и тропического климатов, категории 2, обозначают АО2-21-4ТУТ2 (в этом примере в исполнении ТУ более жестким является нижнее значение температуры, а для исполнения Т — верхнее значение температуры и влажности воздуха.

Для изделий, соответствующих требованиям п.5.2, для тех случаев, когда диапазон номинальных значений по какому-либо фактору более узкий, чем диапазон нормальных рабочих значений, а также для изделий, условия эксплуатации которых установлены по п.1.5, к обозначению вида климатического исполнения (или категории) добавляют знак .

Для изделий, соответствующих требованиям п.5.2, для тех случаев, когда диапазон номинальных значений по какому-либо климатическому фактору шире, чем диапазон нормальных рабочих значений, а более узких диапазонов значений других климатических факторов не предусмотрено, к обозначению вида климатического исполнения добавляют знак . Этот знак не добавляют к обозначению групп изделий, специально предназначенных в соответствии с п.5.2 для применения в качестве встроенных элементов для комплектных изделий, где температура внутри конструкции выше, чем снаружи.

Если изделие состоит из нескольких составных частей, не имеющих общей оболочки и работающих в условиях разных категорий, обозначение категории изделия в целом принимают по составным частям, выполняющим основную функцию; в стандарте или технических условиях на изделие могут быть указаны также категории других составных частей.

В обозначении изделий, соответствующих требованиям п.5.10, и изделий, предназначенных для работы только в невоздушной среде, вместо обозначения вида климатического исполнения применяют знак . Например, АО2-21-4.

В обозначении изделий, предназначенных для работы в воде, вместо обозначения категории применяют знак . Например, АО2-21-4ОМ.

Допускается отделять чертой обозначение климатического исполнения от основного обозначения изделий, если отсутствие черты приводит к искажению основного обозначения.

Допускается не вводить обозначения видов климатического исполнения в условное обозначение типов изделий в технической документации (кроме технических условий и эксплуатационной документации), разработанной до 01.01.72.

Для материалов и полуфабрикатов обозначение вида климатического исполнения или только климатического исполнения устанавливают в случаях, не указанных в подпункте а, при этом обозначение категории в составе обозначения вида климатического исполнения допускается устанавливать в случаях, когда материал используется для непосредственного изготовления деталей изделий.

(Измененная редакция, Изм. N 2, 5).

3. НОРМАЛЬНЫЕ ЗНАЧЕНИЯ КЛИМАТИЧЕСКИХ ФАКТОРОВ
ВНЕШНЕЙ СРЕДЫ ПРИ ЭКСПЛУАТАЦИИ И ИСПЫТАНИЯХ

3.1. Нормальные значения климатических факторов внешней среды при эксплуатации изделий принимают равными значениям, указанным в пп.3.2-3.14, 3.16. Эти значения относятся к эксплуатации изделий на высотах до 1000 м, если в пунктах настоящего раздела не указано иное.

3.2. Значения температуры окружающего воздуха приведены в табл.3.

Таблица 3

Исполнение изделий	Категория изделий	Значение температуры воздуха при эксплуатации, °С
		Рабочее		Предельное рабочее
		верхнее	нижнее	верхнее	нижнее
У, ТУ	1; 1.1; 2; 2.1; 3	+40	-45*	+45	-50*
	3.1	+40	-10*	+45	-10*
	5; 5.1	+35	-5	+35	-5
ХЛ	1; 1.1; 2; 2.1; 3	+40	-60	+45	-70
	3.1	+40	-10*	+45	-10*
	5; 5.1	+35	-10	+35	-10
УХЛ	1; 1.1; 2; 2.1; 3	+40	-60	+45	-70
	3.1	+40	-10*	+45	-10*
	4	+35	+1	+40	+1
	4.1	+25	+10	+40	+1
	4.2	+35	+10	+40	+1
	5; 5.1	+35	-10	+35	-10
ТВ	1; 1.1; 2; 2.1; 3; 3.1	+40	+1	+45	+1**
	4	+40	+1	+45	+1
	4.1	+25	+10	+40	+1
	4.2	+45	+10	+45	+10
	5; 5.1	+35	+1	+35	+1
Т, ТС	1; 1.1; 2; 2.1*; 3; 3.1	+50*	-10	+60	-10***
	4*	+45	+1	+55	+1
	4.1*	+25	+10	+40	+1
	4.2*	+45	+10	+45	+10
	5; 5.1	+35	+1	+35	+1
О	1; 1.1; 2; 2.1	+50*	-60	+60	-70
	4	+45	+1	+55	+1
	4.1	+25	+10	+40	+1
	4.2	+45	+10	+45	+1
	5; 5.1	+35	-10	+35	-10
М	1; 1.1; 2; 2.1; 3; 5; 5.1	+40	-40*	+45	-40
	4; 3.1	+40	-10*	+40	-10*
	4.1	+35	+15	+40	+1
	4.2	+40	+1	+40	+1
ТМ	1; 1.1; 2; 2.1; 3; 5; 5.1	+45	+1	+45	+1
	4	+45	+1	+45	+1
	4.1	+25	+10	+40	+1
	4.2	+45	+1	+45	+1
ОМ	1; 1.1; 2; 2.1; 3; 5; 5.1	+45	-40*	+45	-40
	4; 3.1	+45	-10*	+45	-10*
	4.1	+35	+15	+40	+1
	4.2	+40	+1	+40	+1
В	1; 1.1; 2; 2.1; 3	+50*	-60	+60	-70
	3.1	+50*	-10*	+60	-10*
	4	+45	-10*	+55	-10*
	4.1	+25	+10	+40	+1
	4.2	+45	+1	+45	+1
	5; 5.1	+45	-40	+45	-40

* Для изделий, которые по условиям эксплуатации могут иметь перерывы в работе при эпизодически появляющихся температурах ниже минус 40 °С, нижнее рабочее значение температуры допускается в технически обоснованных случаях принимать равным минус 40 °С.

Для исполнения ТУ нижнее рабочее значение температуры принимают равным минус 25 °С, нижнее предельное рабочее значение температуры — минус 30 °С.

** Для некоторых областей с субтропическим климатом значение принимают равным минус 10 °С.

*** Для некоторых областей в КНР, Турции, Афганистане значение принимают равным минус 20 °С.

* Для судов, не используемых в районах Северного Ледовитого океана в зимнее время, нижнее рабочее значение температуры принимают равным минус 30 °С.

* Для эксплуатации в нерабочем состоянии (для эксплуатационного хранения и транспортирования) значение принимают таким же, как для категории 3, а для вида климатического исполнения В4 — как для вида исполнения ОМ3.

* Для исполнения Т.

* Для исполнения ТС.

* Для некоторых пунктов Центральной Сахары температуру принимают равной 55 °С. Допускается устанавливать температуру 45 °С для изделий, разработанных до 01.07.89 и не поставляемых в районы Ирака, стран Аравийского полуострова, Южного Ирана и Центральной Сахары.

Для поверхностей, подвергаемых нагреву солнцем, верхнее, среднее и предельное рабочие значения температуры должны приниматься выше, чем указано в табл.3 для изделий категории 1, на следующие величины:

для поверхностей, имеющих белый или серебристо-белый цвет, — на 15 °С;

для поверхностей, имеющих иной, кроме белого или серебристо-белого, цвет — на 30 °С.

Примечание. Для изделий категорий 1; 1.1; 2; 3, предназначенных для районов СНГ, допускается руководствоваться приложением 4 в части нижних значений температуры.

Среднее значение температуры принимают равным среднегодовому значению по табл.6.

(Измененная редакция, Изм. N 3, 4).

3.3. Значения температуры охлаждающей воды приведены в табл.4.

Таблица 4

________________

* Предельное рабочее значение плюс 33 °С.

** Предельное рабочее значение плюс 35 °С.

*** Предельное рабочее значение минус 4 °С.

(Измененная редакция, Изм. N 2).

3.4. Рабочие значения температуры почвы на глубине 1 м приведены в табл.5.

Таблица 5

3.5. Величины изменения температуры окружающего воздуха за 8 ч составляют:

для исполнений У, УХЛ (ХЛ), Т, ТС, О, В — 40 °С;

для исполнений ТВ, ТМ — 10 °С;

для исполнений ТУ, М, ОМ — 30 °С.

3.4, 3.5. (Измененная редакция, Изм. N 3).

3.6. Рабочие значения влажности воздуха (сочетания относительной влажности и температуры) приведены в табл.6.

Таблица 6

		Относительная влажность
Исполнение изделия	Категория изделия	Среднегодовое значение	Верхнее значение*	Абсолютная влажность, среднегодовое значение, г·м
УХЛ	4; 4.1; 4.2	60% при 20 °С	80% при 25 °С	10
У, УХЛ (ХЛ*), ТУ	1; 2	75% при 15 °С	100% при 25 °С	11
	1.1	70% при 15 °С	98% при 25 °С	10
	2.1; 3; 3.1	75% при 15 °С	98% при 25 °С	11
	5***	90% при 15 °С	100% при 25 °С	13
	5.1	90% при 15 °С	98% при 25 °С	13
ТС	1; 2	40% при 27 °С	100% при 25 °С	10
	1.1; 3; 3.1; 4; 4.1; 4.2	40% при 27 °С	80% при 25 °С	10
	5	90% при 15 °С	100% при 25 °С	13
	5.1	90% при 15 °С	80% при 25 °С	13
ТВ, Т, О, В, ТМ*, ОМ**	1; 2; 5	80% при 27 °С	100% при 35 °С*	20
	1.1	75% при 27 °С	98% при 35 °С	17
	2.1; 5.1	80% при 27 °С	98% при 35 °С	20
ТВ, Т, В	3	75% при 27 °С	98% при 35 °С	17
ТМ, ОМ**	3.1	75% при 27 °С	98% при 35 °С	17
ТВ, О, В, ТМ, ОМ**	4	75% при 27 °С	98% при 35 °С*	17
	4.1	60% при 20 °С	80% при 25 °С	10
	4.2	75% при 27 °С	98% при 35 °С	17
М	1; 2	80% при 22 °С	100% при 25 °С	15
	1.1	75% при 22 °С	98% при 25 °С	11
	2.1	80% при 22 °С	98% при 25 °С	15
	3; 4; 3.1	75% при 22 °С	98% при 25 °С	11
	4.1	60% при 20 °С	80% при 25 °С	10
	4.2	75% при 22 °С	98% при 25 °С	11
	5	80% при 22 °С	100% при 25 °С	15
	5.1	80% при 22 °С	98% при 25 °С	15

________________

* Указанное в таблице верхнее значение относительной влажности нормируется также при более низких температурах; при более высоких температурах относительная влажность ниже.

При нормированном верхнем значении 100% наблюдается конденсация влаги, при нормированных верхних значениях 80% или 98% конденсация влаги не наблюдается.

Значению 80% при 25 °С соответствуют значения 90% при 20 °С или 50%-60% при 40 °С.

** Для морских судов исполнения ОМ, предназначенных для непродолжительного пребывания в районах с тропическим климатом, значения сочетания температуры и влажности допускается принимать такими же, как и для исполнения М.

*** Для изделий, предназначенных для угольных шахт, значения влажности принимают такими же, как для исполнения Т.

* Для изделий видов климатических исполнений ОМ4 и ОМ5, устанавливаемых в машинных и котельных отделениях кораблей, верхнее предельное рабочее значение 100% при 50 °С.

* Для исполнения ХЛ всех категорий размещения, кроме 5; 5.1, среднегодовое значение — 85% при минус 6 °С.

* Для исполнения ТМ категорий размещения 1; 2; 5; 2.1; 5.1 применимо также среднегодовое значение 70% при 29 °С.

Для изделий, предназначенных для применения только в герметичных объемах (в том числе вскрываемых для осмотра и ремонта) значение относительной влажности устанавливают:

для невскрываемых объемов или объемов, вскрываемых в помещениях с искусственно регулируемыми климатическими условиями, — как для категории 4 исполнения УХЛ; для объемов, вскрываемых в любых условиях, — как для категории 3 соответствующего исполнения.

(Измененная редакция, Изм. N 2, 3, 4; Поправка).

3.7. При эксплуатации наземных изделий верхнее рабочее значение атмосферного давления составляет 106,7 кПа (800 мм рт.ст.).

Для изделий, не предназначенных для работы в высокогорных местностях (нормальная высота над уровнем моря не превышает 1000 м), нижнее рабочее значение атмосферного давления составляет 86,6 кПа (650 мм рт.ст.), нижнее предельное рабочее значение 84,0 кПа (630 мм рт.ст.).

Для летательных аппаратов, а также для изделий, предназначенных для работы на высотах более 1000 м при пониженном атмосферном давлении (в том числе изделий, предназначенных для эксплуатации как на высотах более 1000 м, так и на высотах до 1000 м, или в высокогорной местности) среднее и нижнее рабочие значения атмосферного давления в зависимости от высоты над уровнем моря принимают по приложению 7, табл.1. В стандартах или технических условиях на такие изделия указывают значение давления или группу пониженного давления, или высоту.

3.8. Интегральная поверхностная плотность потока энергии солнечного излучения (верхнее рабочее значение) для высот до 15 км включительно составляет 1125 Вт/м [0,027 кал/(см·с)], в том числе плотность потока ультрафиолетовой части спектра (длина волн 280-400 нм) — 68 Вт/м [0,0016 кал/(см·с)].

Интегральная поверхностная плотность потока энергии солнечного излучения (верхнее рабочее значение) для высот свыше 15 км составляет 1380 Вт/м [0,033 кал/(см·с)], в том числе плотность потока ультрафиолетовой части спектра (длина волн 200-400 нм) — 140 Вт/м [0,0033 кал/(см·с)].

3.7, 3.8. (Измененная редакция, Изм. N 2, 3).

3.9. Интенсивность дождя (верхнее рабочее значение) составляет:

для изделий исполнений У, ТУ, УХЛ (ХЛ), ТС — 3 мм/мин;

для изделий исполнений ТВ, Т, О, М, ТМ, ОМ, В — 5 мм/мин.

Примечание. Для изделий исполнений У, УХЛ (ХЛ) допускается руководствоваться приложением 5 в части сочетания интенсивности и продолжительности дождя.

(Измененная редакция, Изм. N 3).

3.10. Интенсивность падения капель (верхнее рабочее значение) для изделий исполнений М, ТМ, ОМ, В категории 5, не являющихся встроенными элементами внутреннего монтажа, составляет 0,4 мм/мин при угле от 90° до 45° к горизонту.

3.11. Концентрация озона в приземном (приводном) слое воздуха составляет (верхнее рабочее значение) для исполнений ТВ, УХЛ (ХЛ), Т, О, ТМ, М, ОМ, В — 40 мкг/м, для исполнений ТС, У, ТУ — 20 мкг/м.

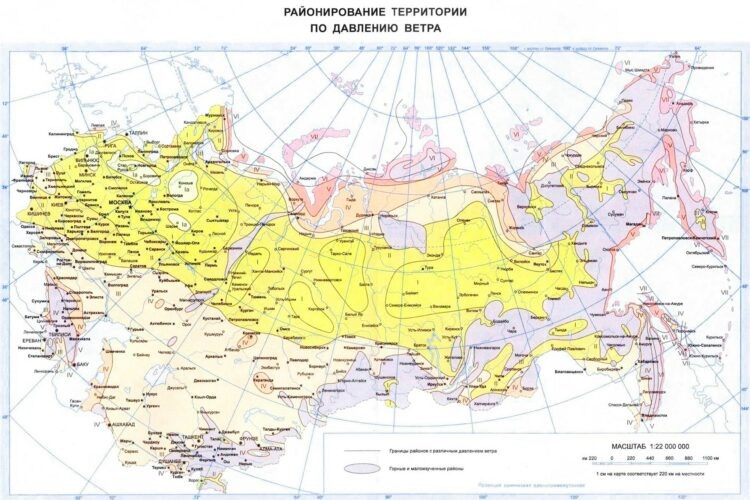

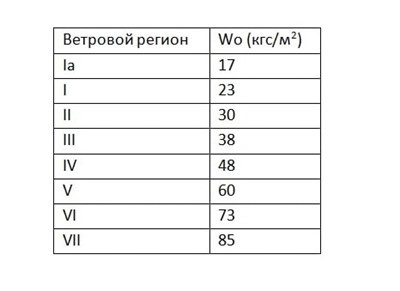

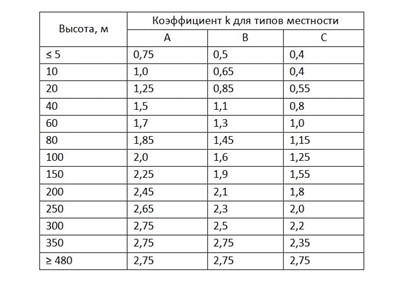

3.12. Скорость ветра (верхнее предельное значение) составляет 50 м/с.

3.13. Рабочие значения параметров, характеризующих действие пыли, приведены в табл.7.

Таблица 7

	Наименование параметра	Нормы при воздействии пыли
		динамическом	статическом	на проницаемость
	Размер частиц, мкм	Не более 200		Не более 50
	Состав частиц пылевой смеси	Кварцевый песок не более 70%, остальные составляющие не нормируются	Устанавливается в стандартах или технических условиях на группы изделий	Не нормируется
	Концентрация, г/м	Устанавливается в стандартах или технических условиях на изделия или группы изделий		Не нормируется
	Скорость, м/с	15	—	—

3.14. Содержание в атмосфере на открытом воздухе коррозионно-активных агентов приведено в табл.8.

Таблица 8

Тип атмосферы		Содержание коррозионно-активных агентов
Обозначение	Наименование
I	Условно-чистая	Сернистый газ не более 20 мг/(м·сут)(не более 0,025 мг/м);хлориды — менее 0,3 мг/(м·сут)
II	Промышленная	Сернистый газ от 20 до 250 мг/(м·сут)(от 0,025 до 0,31 мг/м);хлориды — менее 0,3 мг/(м·сут)
III	Морская	Сернистый газ не более 20 мг/(м·сут)(не более 0,025 мг/м);хлориды — от 30 до 300 мг/(м·сут)
IV	Приморско-промышленная	Сернистый газ от 20 до 250 мг/(м·сут)(от 0,025 до 0,31 мг/м);хлориды — от 0,3 до 30 мг/(м·сут)

Примечания:

1. Изделия исполнений М, ТМ, ОМ, как правило, предназначаются для эксплуатации в атмосфере типа III; изделия исполнений У, ТУ, УХЛ (ХЛ), ТС, Т, ТВ и видов исполнения 04; 04.1; 04.2 — в атмосфере типов II и (или) I; исполнения О (кроме видов исполнений 04; 04.1; 04.2) — в атмосфере типа IV; исполнения В — в атмосфере типов III и IV.

2. Содержание коррозионно-активных агентов в атмосфере помещений (объемов) категорий 2-5 меньше указанного в таблице и устанавливается на основании измерений, проведенных для конкретных видов помещений (объемов); если данных измерений не имеется, то содержание коррозионно-активных агентов принимают равным 30%-60% указанного в таблице.

рмальные значения климатических факторов внешней среды при испытаниях изделий (нормальные климатические условия испытаний) принимают следующие:

температура — плюс 25±10 °С;

относительная влажность воздуха — 45-80%;

атмосферное давление 84,0-106,7 кПа (630-800 мм рт.ст.), —

если в стандартах на отдельные группы изделий не приняты другие пределы, обусловленные спецификой изделий.

Если невозможно обеспечить нормальные климатические условия испытаний, допускается проводить испытания в климатических условиях УХЛ4 или О4 с пересчетом к нормальным климатическим условиям испытаний. Методика пересчета должна быть установлена в стандартах, технических условиях или другой нормативно-технической документации на изделия и (или) программах испытаний.

Примечание. При температурах выше 30 °С относительная влажность не должна быть выше 70%. Допускается вместо верхнего значения диапазона 80% устанавливать значение 75%, что соответствует требованиям международного стандарта МЭК (см. приложение 12).

(Измененная редакция, Изм. N 3, 4).

3.16. Для изделий, предназначенных для работы на высотах более 1000 м (в том числе изделий, предназначенных для эксплуатации как на высотах более 1000 м, так и на высотах до 1000 м), в стандартах и технических условиях могут быть установлены для высот более 1000 м значения климатических факторов (кроме давления и нижнего значения температуры), отличающиеся от указанных в настоящем разделе. При этом верхнее и среднее значения температур, устанавливаемые для работы изделий на высотах свыше 1000 м до 4300 м (в том числе при определении эффективного значения температуры), могут быть вычислены уменьшением указанных в табл.3 значений на 0,6 °С на каждые 100 м свыше 1000 м.

(Введен дополнительно, Изм. N 2, 3).

3.17. Арбитражные климатические условия измерений (испытаний) характеризуются одним из сочетаний значений климатических факторов, указанных в табл.8а.

Таблица 8а

Примечания:

1. Два последних сочетания применяют для измерений в условиях соответственно климатов ТС и ТВ, если иные не установлены в стандартах и технических условиях на изделия конкретных видов.

2. Допускается проводить измерения при увеличенных допусках по температуре воздуха (±2 °С) и по относительной влажности воздуха (±5%), если это установлено в стандартах и технических условиях на изделия конкретных видов.

(Введен дополнительно, Изм. N 4).

4. ТРЕБОВАНИЯ К ИЗДЕЛИЯМ В ЧАСТИ ВИДОВ
ВОЗДЕЙСТВУЮЩИХ КЛИМАТИЧЕСКИХ ФАКТОРОВ ВНЕШНЕЙ СРЕДЫ

4.1. Требования по температуре внешней среды, сменам температуры, влажности и давлению воздуха предъявляют к изделиям всех исполнений и категорий.

Требования по предельным рабочим значениям температуры воздуха устанавливаются только для изделий с высокой вероятностью безотказной работы, если это указано в технических заданиях на изделия, учитывая вероятность появления предельных значений температуры, равную 0,00001.

(Измененная редакция, Изм. N 2).

4.2. Требования по воздействию солнечного излучения и дождя предъявляют только к изделиям категории 1. При этом к изделиям категории 1.1 требования предъявляют, если это указано в технических заданиях. Требования по воздействию солнечного излучения могут предъявляться не к изделию в целом, а только к таким его узлам и деталям, которые в условиях эксплуатации подвергаются непосредственному облучению солнцем.

4.3. Требования по воздействию ветра и падению капель предъявляют только к тем изделиям, для которых это указано в технических заданиях.

4.4. Требования по динамическому абразивному воздействию пыли предъявляют только к наружным частям изделий категории 1 исполнений ТС, О и В, если эти наружные части могут подвергаться абразивному воздействию пыли. При этом к изделиям категории 1.1, а также к изделиям других категорий исполнений ТС, О и В или к изделиям других исполнений эти требования предъявляются в тех случаях, когда это указывается в технических заданиях.

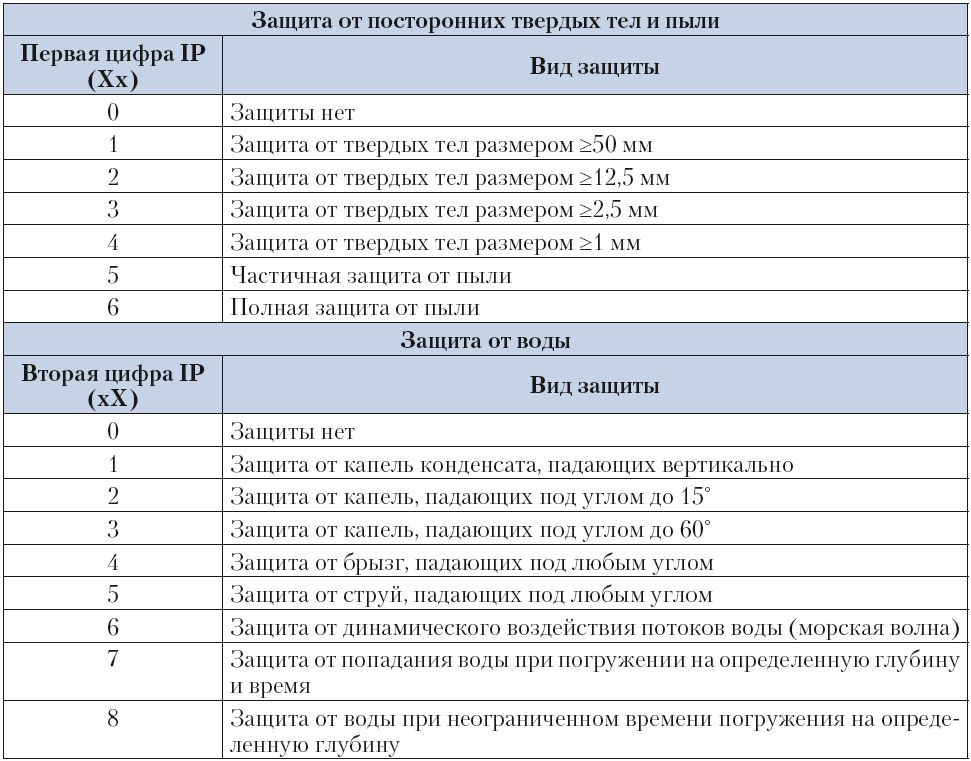

4.5. Требования по работоспособности или пыленепроницаемости при статическом или динамическом воздействии пыли предъявляют к имеющим подвижные или сочленяющиеся части изделиям категории 1 исполнений ТС, О и В.

К изделиям других категорий этих же исполнений или к изделиям других исполнений эти требования предъявляют в тех случаях, когда это указывается в технических заданиях. При этом изделия категорий размещения 2; 2.1; 3; 3.1, не предназначенные для размещения в пыленепроницаемых оболочках комплектных изделий (или других объемах), категорий 1; 1.1; 2 (под навесом), должны выдерживать воздействие пыли, проникающей внутрь указанных оболочек (или объемов), о чем должно быть указано в стандартах на изделия конкретных видов.

Эти требования не предъявляют к деталям и узлам, предназначенным для размещения в комплектных изделиях с пыленепроницаемыми оболочками.

(Измененная редакция, Изм. N 4).

4.6. Требования по воздействию озона предъявляют к тем изделиям категорий 1 и 2, для которых это указано в технических заданиях.

4.7. Требования по динамическому абразивному воздействию снежной пыли предъявляют к наружным частям изделий исполнения УХЛ (ХЛ) категории 1. При этом к изделиям категории 1.1 эти требования предъявляют в тех случаях, если это указано в техническом задании. Это требование предъявляют также к изделиям исполнения У, если это указано в технических заданиях.

4.8. Требования по работоспособности или пыленепроницаемости при статическом или динамическом воздействии снежной пыли предъявляют к изделиям категории 1 исполнений У, УХЛ (ХЛ), О, В, если это указано в техническом задании, стандарте или технических условиях на изделие или группу изделий.

4.9. Требования по воздействию плесневых грибов предъявляют к изделиям (или их узлам и деталям) исполнений Т, ТВ, ТМ, ОМ, О, В, за исключением изделий категории 4.1.

(Измененная редакция, Изм. N 2).

4.10. Требования к коррозионной стойкости при воздействии соляного тумана предъявляют к изделиям исполнений М, ТМ, ОМ, В категорий 1 и 2, а также к предназначенным для эксплуатации на побережьях (если это оговорено в технических заданиях, стандартах или технических условиях) изделиям категорий 1 и 2 других исполнений. Для категории 2 эти требования предъявляют только к изделиям, предназначенным для эксплуатации под навесом. Методы оценки коррозионной стойкости и допустимые изменения внешнего вида изделий устанавливают в технических заданиях, стандартах или технических условиях.

4.11. Требования по водонепроницаемости, т.е. сохранению параметров в пределах значений, установленных техническими заданиями, стандартами или техническими условиями, после пребывания в воде в течение часа, если иное не указано в технических заданиях, стандартах или технических условиях, предъявляют к изделиям, которые могут на короткий срок оказаться под водой. Для встроенных элементов это требование предъявляют только к элементам наружного монтажа изделий, указанных в данном пункте.

4.12. Требования по сохранению параметров в пределах значений, установленных техническими заданиями, стандартами или техническими условиями, в процессе пребывания под водой предъявляют к изделиям, предназначенным для эксплуатации под водой. Для встроенных элементов эти требования предъявляют только к элементам наружного монтажа изделий, указанных в данном пункте.

Изделия, которые по условиям своей работы подвергаются обливанию морской водой, должны сохранять свои параметры в пределах значений, установленных техническими заданиями, стандартами или техническими условиями.

4.13. Требования по работоспособности при выпадении на изделие инея предъявляют к изделиям исполнений УХЛ (ХЛ), М, ОМ, О, В категории 1, а также предназначенным для эксплуатации под навесом изделиям категории 2. Для изделий электротехники, радиотехники и приборостроения эти требования состоят в том, что изделия должны допускать приложение номинального напряжения без пробоя или поверхностного перекрытия при выпадении на изделия инея с последующим его оттаиванием.

К изделиям внутреннего монтажа указанных выше изделий, а также к изделиям категории 3.1 (например, в отапливаемых кузовах, прицепах) эти требования предъявляют, если это указано в технических заданиях.

4.13а. Требования по работоспособности изделий при образовании на них гололеда предъявляют (если это указано в технических заданиях, стандартах или технических условиях) к изделиям исполнений У, ТУ, УХЛ (ХЛ), М, ОМ, О, В категории 1, а также предназначенным для эксплуатации под навесом изделиям категории 2, имеющим открытые подвижные части и (или) открытые размыкаемые контакты.

(Введен дополнительно, Изм. N 3).

4.14. (Исключен, Изм. N 1).

4.15. В технически обоснованных случаях в технических заданиях, стандартах или технических условиях могут устанавливаться требования по видам воздействия, не указанным в настоящем стандарте. Если изделия предназначены для эксплуатации в особых условиях внешней среды (например, атмосфера агрессивных газов химических производств или инертных газов, жидкая среда, облучение, насыщенность атмосферным электричеством), дополнительные параметры этой среды, не указанные в настоящем стандарте, должны быть указаны в документации, утвержденной в установленном порядке.

5. ТРЕБОВАНИЯ К ИЗДЕЛИЯМ В ЧАСТИ НОМИНАЛЬНЫХ ЗНАЧЕНИЙ
КЛИМАТИЧЕСКИХ ФАКТОРОВ ВНЕШНЕЙ СРЕДЫ ПРИ ЭКСПЛУАТАЦИИ

5.1. Для изделий, предназначенных для работы в нормальных условиях, в качестве номинальных принимают значения климатических факторов внешней среды, указанные в разд.3 (с учетом пп.5.4; 5.6; 5.7).

(Измененная редакция, Изм. N 3).

5.2. В тех случаях, когда функциональное назначение изделия не обусловливает необходимости его работы в диапазоне нормальных значений климатических факторов, установленных для данного вида исполнения, в технических условиях на изделия указывают более узкий или широкий диапазон значений, обусловленный технической необходимостью. В частности, повышенные по сравнению с приведенными в п.3.2 верхнее и среднее значения температуры окружающего воздуха следует принимать для изделий, специально предназначенных для эксплуатации вблизи прокатных станов или литейного оборудования, для применения в качестве встроенных элементов в комплектных электротехнических и радиоэлектронных изделиях (аппаратуре) или их блоках, а также для применения под капотом автомобилей и тракторов или в других закрытых конструкциях, где температура внутри конструкции выше, чем снаружи, из-за выделения тепла соседними изделиями или из-за недостаточного рассеяния тепла, выделяемого данным изделием. Значения номинальных климатических факторов, отличные от нормальных, допускается устанавливать также для отдельных видов изделий, работающих в специфических условиях (например, для оборудования животноводческих помещений, изделий сезонного использования и т.п.).

Если для работы изделия установлен более узкий диапазон значений климатических факторов, то при хранении и (или) транспортировании в эксплуатации, например при перерывах в работе (эксплуатации в нерабочем состоянии) изделие должно выдерживать воздействие всего диапазона нормальных значений климатических факторов, установленных для соответствующего вида климатического исполнения, что указывают в НТД на изделие.

Допускается по согласованию с заказчиком указывать более узкий диапазон значений климатических факторов в тех случаях, когда изделие по своим конструктивным и физическим параметрам не может эксплуатироваться (работать или храниться и транспортироваться при перерывах в работе) во всем диапазоне значений климатических факторов, а переработка изделия технически и экономически нецелесообразна. При этом, как правило, указывают также рекомендации о дополнительных мероприятиях, которые следует выполнять для обеспечения возможности эксплуатации изделия во всем диапазоне значений климатических факторов.

Значения номинальных климатических факторов, отличные от нормальных, устанавливают в указанных в настоящем пункте случаях только при наличии специального технического обоснования, подтвержденного измерениями значений факторов.

(Измененная редакция, Изм. N 2, 4).

5.3. Диапазон и скорость изменения температуры, к которым должны быть устойчивы изделия, устанавливают в стандартах, технических условиях или технических заданиях на изделия, при этом для одного вида изделия требования быстрой и медленной скорости изменения температур могут быть установлены в пределах различных диапазонов температур в зависимости от особенностей эксплуатации.

(Измененная редакция, Изм. N 3).

5.4. При установлении номинальных температур для изделий в соответствии с п.5.1 необходимо:

а) для изделий категории 1 при установлении верхних и предельных рабочих значений температуры учитывать дополнительное увеличение температуры изделия за счет нагрева солнечными лучами.

Исключение составляют изделия, конструктивные особенности или характер работы которых обеспечивают практическое отсутствие дополнительного повышения температуры тех узлов или деталей, которые влияют на долговечность и надежность изделия. Рекомендуется принимать значения дополнительных увеличений температуры изделий за счет нагрева солнечными лучами, указанные в табл.9.

Таблица 9

Примечание. Для изделий всех исполнений, кроме ХЛ, у которых поверхности, нагреваемые солнцем, имеют иной цвет, кроме белого или серебристо-белого, рабочие (а для исполнений М, ТМ, ОМ также и предельные рабочие) температуры увеличивают на 5 °С;

б) для изделий категории 1 в пластмассовой или деревянной оболочке верхнее рабочее и предельное рабочее (а для изделий в металлической с теплоизоляцией оболочке — только предельное рабочее) значения температуры повышать на 5 °С по сравнению с указанной в подпункте а настоящего пункта;

в) для узлов и деталей изделий, находящихся в оболочке комплектного изделия (категорий 2; 3.1), за исключением хорошо вентилируемого (продуваемого), значения температуры принимать такими же, как для комплектного изделия в целом, с учетом подпунктов а и б настоящего пункта, если по конструктивным особенностям данного комплектного изделия не требуются более высокие верхние значения температуры;

г) для изделий категории 4.1 в зависимости от их специфики допускается устанавливать другие, в том числе более узкие, пределы температур по сравнению с указанными в табл.3;

д) для изделий, устанавливаемых в машинных, котельных отделениях и на камбузах судов (кораблей), верхнее значение температуры воздуха принимать на 5 °С выше, чем для изделий категории 4, за исключением судов, условия вентиляции которых обеспечивают существенное уравнивание условий в указанных отделениях с условиями на открытом воздухе; верхнее предельное рабочее значение таких изделий вида климатического исполнения ОМ4 или любых изделий видов климатического исполнения ОМ2; ОМ3.1 и ОМ5 для кораблей принимать 60 °С с частотой повторения не более 5 раз в году по 2 ч;

е) для железнодорожного подвижного состава исполнения У нижнее рабочее и предельное значения температуры принимать равными минус 50 °С;

ж) для изделий категории 4, охлаждаемых путем забора наружного воздуха, значения температуры воздуха принимать такими же, как и для категории 2.

и) Для изделий категорий 1; 2, присоединяемых непосредственно к поверхностям, которые могут быть подвергнуты нагреву солнечными лучами, принимают верхнее предельное значение температуры таким же, как значение температуры поверхности согласно п.5.2. Продолжительность действия такой температуры принимают в течение 1-3 ч в зависимости от конструктивных особенностей изделий.

(Измененная редакция, Изм. N 2, 3, 5).

5.5. Если в качестве номинальных необходимо в соответствии с пп.5.2 и 5.11 установить отличные от нормальных значения температуры внешней среды, рекомендуется выбирать следующие значения температуры:

положительные значения: +1; +10; +20; +30; +40; +45; +50; +55; +60; +70; +85; +100; +125; +155; +200; +250; +315; +400; +500 °С;

отрицательные значения: -196; -150; -120; -100; -85; -60; -45; -30; -25; -10; -5 °С.

5.6. Для изделий категории 4.1 в зависимости от их специфики допускается устанавливать другие, в том числе более узкие, пределы значений по влажности по сравнению с указанными в табл.6.

5.7. Если в соответствии с п.5.2 необходимо установить отличные от нормальных значения давления воздуха или другого газа, следует выбирать одно из следующих значений:

а) пониженное атмосферное давление в соответствии с приложением 7, табл.2;

б) повышенное давление воздуха или другого газа, Па (атм): 1,47·10 (1,5); 1,96·10 (2); 2,44·10 (2,5); 2,94·10 (3); 5,88·10 (6).

(Измененная редакция, Изм. N 2).

5.8. Нормы воздействия соляного тумана по п.4.10 должны соответствовать нормам, установленным в стандартах, регламентирующих методы испытаний изделий.

5.9. Значение гидростатического давления воды по п.4.12 и срок его действия устанавливают в технических заданиях, стандартах или технических условиях.

5.10. Если изготавливаемое изделие предназначается для эксплуатации только в определенном географическом пункте или ограниченном районе (например, оборудование для строящегося предприятия), то допускается для такого изделия устанавливать номинальные значения климатических факторов, характерные для данного пункта или района и отличные от указанных в настоящем стандарте для макроклиматического района, где находится данный пункт или район. При этом в качестве номинальных рабочих температур должны быть приняты средние из абсолютных годовых максимумов и минимумов температуры, а в качестве предельных — абсолютная максимальная и абсолютная минимальная температуры.

(Измененная редакция, Изм. N 2).

5.11. В технически обоснованных случаях в технических заданиях, стандартах и технических условиях могут устанавливаться более жесткие, чем указаны в настоящем стандарте, значения климатических факторов.

6. ЭФФЕКТИВНЫЕ ЗНАЧЕНИЯ КЛИМАТИЧЕСКИХ ФАКТОРОВ

6.1. Эффективные значения факторов внешней среды применяют при определении параметров изделий, изменения которых вызываются сравнительно длительными процессами (например, старения, диффузии водяных паров, коррозии, электролиза, гидролиза, воздействия агрессивных сред).

6.2. Эффективные значения температуры , относительной влажности воздуха  в сочетании с температурой, концентрации газообразных агрессивных сред  в сочетании с относительной влажностью и температурой (в том числе коррозионно-активных агентов атмосферы) определяют по формулам (1)-(3), полученным из основополагающей формулы (4):

; (1)

; (2)


, (3)

где , (%),  (г/м или %) — значения, полученные при данном наблюдении в естественных условиях;

 — количество значений данного воздействующего фактора или сочетаний факторов при периодических наблюдениях.

, (4)

где  — срок службы или сохраняемости объекта;

 — температура, К;

 — относительная влажность воздуха, %;

 — концентрация агрессивной среды воздуха, г/м или %;

, , ,  — постоянные коэффициенты, зависящие от природы материала и условий применения, определяемые экспериментально для конкретного материала (группы, системы материалов) или изделия;

, (5)

где  — эффективная энергия активации процесса, вызывающего отказ, определяемая экспериментально для конкретного материала (группы, системы материалов) или изделия;

 — универсальная газовая постоянная.

Если требуется учитывать воздействие только:

— влажности воздуха, принимают 0;

— жидких агрессивных сред, принимают 0;

— температуры, принимают 0 и 0.

При рассмотрении воздействия влажности воздуха и (или) агрессивных сред срок  представляет собой срок сохраняемости до ввода объекта в эксплуатацию или же часть срока службы, или весь срок службы, в течение которых (для влажности воздуха, газо- и парообразных сред, кроме контрольных) среда воздействует на изделия (их отдельные узлы, детали или покрытия), температура поверхности которых равна температуре внешней среды или превышает ее не более чем на 5 °С. В частности, для периода эксплуатации срок  определяется следующими показателями:

— для греющихся изделий — сроком сохраняемости в эксплуатации;

— для негреющихся изделий — сроком службы;

— для покрытий, основное назначение которых состоит в защите от воздействия агрессивной среды, — ресурсом.

(Измененная редакция, Изм. N 1).

6.3. Для изделий видов климатических исполнений, установленных в настоящем стандарте, номинальное эффективное значение температуры и относительной влажности воздуха в сочетании с температурой определяют по табл.9а.

Таблица 9а

Вид климатического исполнения изделий						Тип климата по при- ложе- нию 9	Климатический район по ГОСТ 16350; ГОСТ 25870; ГОСТ 24482	Относительная влажность воздуха, %, при температуре, °С (сочетание)			Номер клима- тической классифи-кационной группы
Исполнение (макроклима- тический район) изделий					Категория разме- щения изделий			Средне- годовое значение	Эффективное значение
									для =4,5±1,5	для =8±2
В	О	УХЛ	ХЛ		1	ЭХл, Хл	I; I; ОХЛ; ХЛ; ХЛ; ХЛ	85 при -6	85 при 1	90 при 1	4 и 5
					2; 2.1; 3; 3.1	—	—
			УХЛ		4*	—	—	60 при 20*	60 при 20*	68 при 20*	4
			У	—	1	ХлУ	II; II; У; У	80 при 6	80 при 9	85 при 9
					2; 2.1; 3; 3.1	—	—
				ТУ	1.1*	—	—	70 при 15*	70 при 18*	75 при 18*
					1*	ТпУ	II; II; II; У	75 при 15*	75 при 18*	80 при 18*	3
					2; 2.1; 3; 3.1*	—	—
					1	ТпСУ	II; II	65 при 15	65 при 18	70 при 18	4 и 5
		Т	ТС		1	МгТпС	II; II; У	50 при 15	65 при 15	70 при 15	5
					1*	ЭТпС	II; ТС	40 при 27*	55 при 27*	60 при 27*	5
					2; 2.1; 3; 3.1; 4; 4.2	—	—		50 при 27*	55 при 27*
					1	ТпПр	—	50 при 27	65 при 27	70 при 27	3а и 4
			ТВ		1	ТпВ	II; С	80 при 22	80 при 22	85 при 22	2
					3; 3.1; 4; 4.2; 1.1*	—	—	75 при 27*	75 при 27*	80 при 27*
					1*	ТпВР	ТВ	80 при 27*	80 при 27*	85 при 27*	1
					2; 2.1; 5; 5.1*	—	—
	ОМ	М			1	ХлМ	Показатели для каждого моря	80 при 6	80 при 6	85 при 6	4
					1*	УМ		80 при 22*	80 при 22*	85 при 22*	2
					2; 2.1; 5; 5.1*	—	—
					3; 3.1; 4; 4.2; 1.1*	—	—	75 при 22*	75 при 22*	80 при 22*	3
		ТМ			1*	ТМ	ТМ	70 при 29*	70 при 29*	75 при 29*	1
					2; 2.1; 5; 5.1*	—	—	(80 при 27)*	(80 при 27)*	(85 при 27)*
					3; 3.1; 4; 4.2; 1.1*	—	—	75 при 27*	75 при 27*	80 при 27*	2
	У; УХЛ; ТУ; ТС				5; 5.1*	—	—	90 при 15*	90 при 15*	90 при 15*	2

________________

* Значение принимают как номинальное для соответствующих видов климатического исполнения, указанных в этой же строке настоящей таблицы, при этом для исполнений У и УХЛ значения такие, как для ТУ; для исполнений В, О, Т — как для ТВ; для исполнения ОМ — как для ТМ. Среднегодовые значения соответствуют указанным в табл.6.

Примечание. Эффективные значения температуры, применяемые без сочетания с относительной влажностью воздуха, принимают равными значениям, указанным для сочетания относительной влажности воздуха с температурой для всех этапов жизненного цикла изделий. Исключение составляет этап наработки греющихся изделий, в котором (главным образом для параметров, определяемых процессами термического старения полимерных материалов) рекомендуется принимать эффективные значения температуры на 3 °С больше.

(Измененная редакция, Изм. N 5).

6.4. Для изделий, соответствующих требованиям п.5.10 настоящего стандарта или находящихся в условиях по п.5.10 при их фактической эксплуатации, применяют требования пп.6.4.1 и 6.4.2.

6.4.1. Если изделие предназначено для использования или фактически используется в пределах климатических районов по приложению 9 настоящего стандарта или по стандартам, указанным в табл.9а, в качестве эффективных значений температуры и сочетания относительной влажности воздуха с температурой применяют значения по табл.9а.

6.4.2. Если изделие предназначено для использования или фактически используется в более узких, чем по п.6.4.1, пределах районов или в конкретном географическом пункте, проводят расчеты по п.6.2.

Эффективные значения должны быть вычислены по результатам ежечасных наблюдений.

Если не имеется данных о значениях факторов по ежечасным наблюдениям, допускается определять эффективные значения по данным ежедневных срочных наблюдений или по средним максимальным и средним минимальным значениям этих факторов для каждого месяца года.

Если не имеется указанных выше данных или расчеты нецелесообразны, допускается для расчетов с доверительной вероятностью 0,95 и ниже использовать обобщенные соотношения между среднегодовыми эффективными значениями температуры и относительной влажности воздуха по табл.9б.

Таблица 9б

Категория размещения изделий	Исполнение изделий (макроклима- тический район)	Тип климата по приложению 9	Температура и влажность воздуха при значениях коэффициента n
			2±1		4,5±1,5		8±2
			, °С	, %	, °С	, %	, °С	, %
1; 1.1; 2; 2.1	АХЛ	АХл	**		**		**
	ХЛ*	ЭХл, Хл
	УХЛ, У, ТУ	ХлУ, ТпУ, ТпСУ
	ТВ, Т, О, В	ТпВ, ТпВР
	М, ОМ, ТМ	ТМ, УМ
	ТС	МгТпС, ЭТпС, ТпПр
3; 3.1	ТС	ТпС, ЭТпС, ТпПр
4; 4.2; 5; 5.1	ТС	ТпС, ЭТпС, ТпПр
	УХЛ, ТУ, У	ХлУ, ТпУ, ТпСУ
	Все, кроме ТС, УХЛ, У, ТУ	Все, кроме ТпС, ЭТпС, ТпПР, ХлУ, ТпУ, ТпСУ

________________

* То же — для ХлУ по ГОСТ 16350 и ГОСТ 25870.

** Для некоторых районов +7.

Примечание. Обозначения:  — температура воздуха;  — относительная влажность воздуха;

,  — среднегодовые значения;

,  — эффективные значения.

6.5. Если изделия, разработанные для конкретных условий эксплуатации, характеризующихся определенным по пп.6.3 и 6.4 конкретным эффективным значением сочетания «относительная влажность воздуха — температура», применяют в других условиях, характеризующихся другим эффективным значением сочетания «относительная влажность воздуха — температура», измененную продолжительность влагозащиты определяют по черт.1 для большинства технических изделий или по черт.2 — для сильноточных электротехнических изделий и изделий с пропитываемыми электрическими обмотками. Дополнительные информационные данные и пример использования чертежей — по приложению 10. Черт.1 и 2 могут быть также использованы для определения режимов испытаний на влагостойкость с целью подтвердить заданные сроки эксплуатации или хранения изделий в соответствующих условиях влажности.

При построении черт.1 и 2 было принято следующее значение коэффициента :

,

где 63 кДж/моль (15 ккал/моль);

 — универсальная газовая постоянная.

Параметр  рассчитывают по приложению 10 (формула (1).

(Измененная редакция, Изм. N 5).

Зависимость приведенной продолжительности влагозащиты
от эффективного или неизменного значений температуры и относительной влажности воздуха
для значения коэффициента =4,5 (например, для изделий, защищенных малополярными
электроизоляционными компаундами и (или) полиэтиленовыми пленками)

Черт.1

Зависимость приведенной продолжительности влагозащиты
от эффективного или неизменного значений температуры и относительной влажности воздуха
для значения коэффициента =8 (например, для изделий с пропитываемыми
обмотками и сильноточных электротехнических изделий)

Черт.2

6.6. Эффективное значение температуры для встроенных элементов, расположенных в греющихся комплектных изделиях **, состоит из двух составляющих. Первую составляющую  определяют по требованиям пп.6.2-6.4. Вторая составляющая ** определяется превышением температуры в месте установки встроенного элемента над температурой окружающей среды. Если известен точный режим изменения указанного превышения температуры, определяемый режимом эксплуатации, вторую составляющую вычисляют по формуле (1) п.6.1 с учетом требований п.6.4.1. Если точный режим указанного изменения превышения температуры неизвестен или применение данного способа определения нецелесообразно, вторую составляющую допускается определять как среднее значение превышения температуры в месте установки встроенного элемента или комплектного изделия в целом.

Если данные для конкретного комплектного изделия неизвестны или необходимо определить эффективное значение температуры для обобщенного использования встроенного элемента без привязки к конкретному изделию, расчет проводят по формуле

,

где  — верхнее рабочее значение температуры воздуха для вида климатического исполнения встроенного элемента, предназначенного для эксплуатации в нормальных климатических условиях, °С;

 — верхнее рабочее значение температуры воздуха для такого же вида климатического исполнения, но для встроенного элемента, предназначенного для эксплуатации при более высокой, чем нормальная, температуре, например для эксплуатации в греющемся комплектном изделии (обозначение вида климатического исполнения такого встроенного элемента согласно п.2.8 содержит знак ).

6.7. Для изделий категорий 1, 2 и 3, предназначенных для работы только в ночное время (например, для электроосветительной аппаратуры), эффективное значение температуры воздуха допускается принимать на 5 °С ниже, чем указано в пп.6.2-6.5.

6.8. За эффективное значение концентрации агрессивной среды принимают среднее логарифмическое значение содержания коррозионно-активных агентов, соответствующее определенному типу атмосферы по табл.8. Если в стандартах или технических условиях на изделия нормированы дополнительные виды коррозионно-активных агентов или другие агрессивные среды и их концентрации, за эффективное значение концентрации агрессивной среды принимают верхнее номинальное значение концентрации агрессивной среды, нормированное для длительной работы (например, санитарно-допустимые нормы для газовых сред), если в стандартах или технических условиях на изделия нет других указаний.

Если имеются соответствующие данные и необходимость, эффективные значения концентрации агрессивной среды определяют по формуле (3) п.6.2.

6.9. За эффективное значение давления воздуха принимают среднее значение давления, если в стандартах или технических условиях на изделия нет других указаний.

6.10. Если специальными исследованиями установлено, что для изделий конкретных типов применимы отличающиеся от установленных в пп.6.3-6.8 эффективные значения факторов, применяют значения, полученные для указанных изделий конкретных типов.

6.11. Дополнительные информационные данные приведены в приложении 10.

Раздел 6. (Измененная редакция, Изм. N 4).

7. УСЛОВИЯ ЭКСПЛУАТАЦИИ МЕТАЛЛОВ, СПЛАВОВ, МЕТАЛЛИЧЕСКИХ
И НЕМЕТАЛЛИЧЕСКИХ НЕОРГАНИЧЕСКИХ ПОКРЫТИЙ

7.1. Группы условий эксплуатации по коррозионной активности атмосферы для металлов и сплавов без покрытий, а также с металлическими и неметаллическими неорганическими покрытиями приведены в табл.10.

Таблица 10

________________

* Только для деталей, размещенных в оболочках изделий с естественной или искусственной вентиляцией.

** Только для изделий, специально предназначенных для эксплуатации в атмосфере типа I (табл.8).

*** Только для изделий и деталей, защищенных от попадания брызг морской воды.

Примечание. Увеличение порядкового номера обозначения группы условий эксплуатации не означает увеличения степени воздействия условий эксплуатации для конкретного металла, сплава, покрытия.

В таблице не оговорены случаи, указанные в п.4.15, а также случаи, когда в изделиях имеются материалы, выделяющие коррозионно-активные вещества. Эти случаи должны при необходимости оговариваться в стандартах или технических условиях на изделия или в другой документации, утвержденной в установленном порядке.

Группы условий эксплуатации деталей могут не совпадать с условиями эксплуатации изделия в целом. Обозначения групп условий эксплуатации используют в документации по выбору покрытий, металлов, сплавов, но не устанавливают в технической документации на изделия в целом (например, в ОТТ, ОТУ, эксплуатационной документации).

Соответствие между этими группами и группами коррозионной активности атмосферы по международным стандартам ИСО — по ГОСТ 9.303, приложение 2.

(Измененная редакция, Изм. N 4).

7.2. Определение групп условий эксплуатации металлов и металлических и неметаллических неорганических покрытий в зависимости от климатического исполнения и категории размещения изделий производится по табл.11.

Таблица 11

_____________

* Только для деталей, размещенных в оболочках изделий с естественной или искусственной вентиляцией.

** Только для изделий, специально предназначенных для эксплуатации в атмосфере типа I (табл.8).

*** Только для изделий и деталей, защищенных от попадания брызг морской воды.

(Измененная редакция, Изм. N 2, 3).

8. ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЙ В ИСПОЛНЕНИИ ДЛЯ УМЕРЕННОГО КЛИМАТА
В РАЙОНАХ С ТРОПИЧЕСКИМ ИЛИ ХОЛОДНЫМ КЛИМАТОМ

8.1. Если изделия предназначены для эксплуатации только в определенных географических пунктах стран, отнесенных в соответствии с приложением 3 к макроклиматическим районам с тропическим климатом, или в определенном географическом пункте макроклиматического района с холодным климатом, указанного в приложении 2 (например, оборудование для строящегося предприятия), и если для них не используются требования п.5.10, допускается изготовление таких изделий в исполнении У, если значения климатических факторов в данном географическом пункте не отличаются от соответствующих значений, установленных для макроклиматического района с умеренным климатом. При этом должна быть обеспечена сохранность изделий во время транспортирования и хранения в макроклиматических районах с тропическим или холодным климатом соответственно. Решение о возможности поставок указанных в данном пункте изделий в исполнении У принимается по согласованию между заказчиком, изготовителем и проектантом, а для экспортируемых изделий — также экспортирующей организацией после изучения данных о значении климатических факторов в данном географическом пункте.

8.2. Поставка изделий в исполнении У в пункты, расположенные в макроклиматическом районе с сухим тропическим климатом, может быть допущена, если средняя из абсолютных годовых максимумов температура воздуха в данном пункте не превышает 40 °С, высота местности не превышает 1000 м, и не предъявляются специальные требования по защите изделий от действия пыли.

8.3. Поставка изделий в исполнении У в пункты, расположенные в макроклиматическом районе с влажным тропическим климатом, может быть допущена, если:

а) средняя из абсолютных годовых максимумов температура воздуха не превышает 40 °С;

б) сочетание температуры воздуха, равной или выше 20 °С, и относительной влажности воздуха, равной или выше 80%, наблюдается менее 12 ч в сутки или более 12 ч в сутки, но за непрерывный период — менее 2 месяцев в году;

в) высота местности не более 1000 м.

8.4. Если высота местности более 1000 м над уровнем моря, указанные в пп.8.2 и 8.3 требования в части температуры воздуха могут считаться выполненными, если сумма средней из абсолютных годовых максимумов температуры воздуха и поправок на высоту в соответствии с разд.9 не превышает 40 °С.

8.5. Поставка изделий в исполнении У в пункты, расположенные в макроклиматическом районе с холодным климатом, может быть допущена, если средняя из абсолютных годовых минимумов температура воздуха в данном пункте не ниже минус 45 °С.

8.2-8.5. (Измененная редакция, Изм. N 2).

9. ПРИМЕНЕНИЕ ИЗДЕЛИЙ НА ВЫСОТАХ БОЛЬШИХ, ЧЕМ НОРМАЛЬНАЯ

9.1. Требования настоящего раздела не распространяются на изделия, работающие при искусственно поддерживаемом давлении окружающей среды.

9.2. Изделия, предназначенные для работы на нормальной высоте, могут работать на высотах, превышающих нормальную, при соблюдении указаний пп.9.3-9.5, если в остальном условия и режимы работы изделий и технико-экономически целесообразные сроки их службы остаются такими же, как для аналогичных изделий, используемых на нормальной высоте.

Исключение составляют:

а) изделия, коммутирующие электрический ток под напряжением, для которых требуется дополнительная проверка их способности коммутировать ток при пониженных давлениях;

б) изделия, режимы работы которых зависят от разности давлений внутри и снаружи изделия или его узлов; для этих изделий требуется дополнительная проверка способности функционировать при пониженных давлениях.

9.3. Вследствие того, что с ростом высоты из-за уменьшения плотности воздуха увеличиваются фактические превышения температуры всех видов изделий, выделяющих при работе тепло и полностью или частично охлаждаемых путем свободной или принудительной конвекции воздуха, при использовании таких изделий на высотах более нормальной допустимые превышения температуры должны быть понижены на величину, соответствующую поправке на высоту. В стандартах или технических условиях на такие изделия должны быть указаны поправки на величину уменьшения номинальной нагрузки изделия (если это возможно) или на величину уменьшения предельно допустимых превышений температуры на каждые 100 или 1000 м высоты, превышающей нормальную.

Примечание. Если увеличение превышения температуры компенсируется более низкой, чем при нормальных высотах, температурой окружающего воздуха, понижение фактических превышений температуры можно не производить. При решении данного вопроса должно производиться сравнение температуры, принятой за нормальную для данного района в соответствии с разд.3, со средней из абсолютных годовых максимумов температурой воздуха в месте установки изделий.

(Измененная редакция, Изм. N 2).

9.4. Для изделий, производительность которых зависит от количества проходящего через них воздуха (например, компрессоров, воздуходувок), необходимо учитывать изменение производительности при уменьшении плотности воздуха с ростом высоты.

9.5. Вследствие того, что с ростом высоты из-за уменьшения плотности и происходящего вследствие этого снижения электрической прочности воздуха уменьшаются пробивные напряжения электрической изоляции изделий, у которых пробивные напряжения изоляции полностью или частично определяются электрической прочностью воздушных промежутков, указанное снижение пробивной прочности должно учитываться при использовании таких изделий на высотах более нормальной. Коэффициенты, указывающие относительную электрическую прочность воздушных промежутков для высот от 1000 до 30000 м, приведены в табл.12. Для высот более 30000 м коэффициенты электрической прочности устанавливаются в стандартах или технических условиях на конкретные виды или группы изделий. Для высот, имеющих промежуточное значение, эти коэффициенты допускается вычислять, используя ближайшие значения коэффициентов и принимая, что в этих интервалах разность коэффициентов пропорциональна разности высот.

Таблица 12

В технически обоснованных случаях (например, для изделий, электрическая прочность которых определяется большими воздушными промежутками или воздушными промежутками с равномерным электрическим полем) степень снижения электрической прочности с высотой может быть принята меньшей, чем указано в табл.12. Эта степень снижения должна быть указана в стандартах на соответствующие виды изделий.

9.6. Для изделий, специально предназначенных для работы на высотах более 1000 м, при установлении допустимых превышений температуры, производительности, электроизоляционных расстояний и величин разрядных промежутков можно пользоваться указаниями пп.9.3-9.5, если в остальном условия, режимы работы изделий и технико-экономически целесообразные сроки их службы остаются такими же, как для соответствующих изделий общего применения.

10. УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ ИЗДЕЛИЙ
В ЧАСТИ ВОЗДЕЙСТВИЯ КЛИМАТИЧЕСКИХ ФАКТОРОВ ВНЕШНЕЙ СРЕДЫ

10.1. Условия хранения изделий, определяемые местом их размещения, макроклиматическим районом и типом атмосферы и характеризующиеся совокупностью климатических факторов, воздействующих при хранении на упакованные и (или) законсервированные изделия, приведены в табл.13.

Таблица 13

Условия хранения изделий

Условия хранения	Обозначение условий хранения изделий			Климатические факторы
	Основ- ное	Вспомогательное		Температура воздуха, °С		Относи- тельная влажность	Солнеч- ное излуче-	Интенсив- ность дождя,	Пыль	Плесневые и деревораз-
		буквен- ное	текстовое	верхнее значе- ние	нижнее значе- ние	воздуха по табл.6 для клима- тического исполнения вида	ние	верхнее значение, мм/мин		рушающие грибы
Отапливаемые и вентилируемые склады, хранилища с кондиционированием воздуха, расположенные в любых макроклиматических районах	1	Л	Отапливаемое хранилище	+40	+5	УХЛ4	—	—	Н	—
Хранилище с регулируемой влажностью	1.1	—	Хранилище с регулируемой влажностью	+50	-60	См. примечание 1	—	—	Н	—
Хранилище с регулируемой температурой и влажностью	1.2	—	Хранилище с регулируемой температурой и влажностью	+15	+5	То же	—	—	Н	—
Закрытые или другие помещения с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические с теплоизоляцией и другие хранилища), расположенные в макроклиматических районах с умеренным и холодным климатом	2	С	Неотапливаемое хранилище в макроклимати- ческих районах с умеренным и холодным климатом	+40	-50	У3	—	—	Н	—
Закрытые или другие помещения с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические с теплоизоляцией и другие хранилища), расположенные в любых макроклиматических районах, в том числе в районах с тропическим климатом	3	Ж3	Неотапливаемое хранилище	+50	-50***	В3	—	—	Н	+
Навесы или помещения, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции и т.п.), расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере типа I	4	Ж2	Навесы в макроклимати- ческих районах с умеренным и холодным климатом в условно чистой атмосфере	+50	-50**	У2	Н	—	+	—
Навесы или помещения, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции), расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов*	5	ОЖ4	Навесы в макроклимати- ческих районах с умеренным и холодным климатом	+50	-50**	У2	Н	—	+	—
Навесы или помещения, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без тепло- изоляции), расположенные в любых макроклиматических районах, в том числе в районах с тропическим климатом в атмосфере любых типов*	6	ОЖ2	Навесы	+60		О2	Н	—	+	+
Открытые площадки, расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере типа I	7	Ж1	Открытые площадки в макроклимати- ческих районах с умеренным и холодным климатом в условно чистой атмосфере	+50*	-50**	У1	+	3	+	—
Открытые площадки в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов*	8	ОЖ3	Открытые площадки в макроклимати- ческих районах с умеренным и холодным климатом	+50*	-50**	У1	+	3	+	—
Открытые площадки в любых макроклиматических районах, в том числе в районах с тропическим климатом, в атмосфере любых типов*	9	ОЖ1	Открытые площадки	+60		О1	+	5	+	+

________________

* Кратковременно (до 3-4 ч в год) температура может повышаться до 60 °С для условий хранения 8, до 70 °С — для условий хранения 9.

** Значение температуры принимают минус 60 °С для изделий исполнения УХЛ (ХЛ), О, В категорий 1; 1.1; 2; 2.1; 3; 3.1, а также для изделий других исполнений, у которых в стандартах или технических условиях на изделия указано нижнее значение температуры при эксплуатации ниже минус 50 °С или которые должны транспортироваться через районы с холодным климатом в зимнее время (или временно храниться в этих районах).

*** Допускается нижнее значение температуры принимать минус 10 °С, если изделие не будет транспортироваться или храниться на территории с умеренным и холодным климатом в зимнее время или транспортироваться самолетом в любое время года в неотапливаемых отсеках.

Для этих случаев условия хранения обозначаются соответственно 3Т, 6Т, 9Т.

* В этом случае учитывают воздействие только атмосферы типа II, о чем в стандартах или технических условиях специальных указаний не делают. Воздействие атмосферы типов III и IV следует учитывать, если это указано в стандартах или технических условиях на изделия. В частности, при хранении изделий на палубах плавающих кораблей и судов следует учитывать воздействие атмосферы типа III, а также (во время плавания) сернистого газа с содержанием его в атмосфере от 60 до 250 мг/(м·сут) [0,07 до 0,3 мг/м].

Примечания:

1. Значения относительной влажности воздуха: для условий хранения 1.1 верхнее — 40% при 50 °С, среднегодовое — 30% при 20 °С; для условий хранения 1.2 верхнее — 55% при 15 °С, среднегодовое — 40% при 15 °С.

2. Интегральная поверхностная плотность потока энергии солнечного излучения составляет 1125 Вт/м [0,027 кал/(см·с)], в том числе плотность потока ультрафиолетовой части спектра (длина волн 280-400 нм) — 68 Вт/м [0,0016 кал/(см·с)].

3. При хранении в условиях 3, 6 или 9 в макроклиматическом районе с сухим тропическим климатом допускается принимать значение относительной влажности воздуха и воздействие плесневых грибов такими же, как для условий хранения 2, если обеспечена сохранность изделий при транспортировании.

4. Знак «-» означает, что воздействие фактора не учитывается, знак «+» — воздействие фактора учитывается, знак «Н» — воздействие фактора существенно меньше, чем для случая, обозначенного знаком «+».

5. В нормативно-технической документации на изделие указывают основное обозначение условий хранения. Одно из вспомогательных обозначений допускается указывать в скобках наряду с основным для связи с ранее применявшимися обозначениями.

6. Условия хранения 1.1 и 1.2 назначают при специальном техническом и экономическом обосновании.

7. Содержание коррозионно-активных агентов в атмосфере в условиях хранения 1; 1.1; 2; 3 такое же, как в атмосфере помещений категорий 2, 3, 4, 5 по п.3.14.

(Измененная редакция, Изм. N 2, 3, 5).

10.2. Условия транспортирования изделий, кроме указанных в пп.10.3-10.5, являются такими же, как условия хранения на открытых площадках: для макроклиматических районов с умеренным и холодным климатом на суше — по условиям хранения 8*, для всех макроклиматических районов на суше, для макроклиматического района с тропическим климатом и при морских перевозках — 9**. При этом, если изделия предназначены для транспортирования на открытых палубах, должно учитываться воздействие обливания морской волной.

________________

* В этом случае учитывают воздействие только атмосферы типа II, о чем в стандартах или технических условиях специальных указаний не делают. Если требуется учитывать воздействие атмосферы типов III и IV, это должно быть указано в стандартах или технических условиях.

** При морских перевозках в пределах района с морским умеренным климатом при расстоянии перевозок не более 1,5 тыс. км и (или) сроках транспортирования не более 1 месяца соответственно 8 и 2.

(Измененная редакция, Изм. N 3).

10.3. Для изделий, в стандартах или технических условиях на которые предусмотрено транспортирование только в закрытом транспорте (железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах и т.д.), условия транспортирования являются такими же, как условия хранения: для макроклиматических районов с умеренным и холодным климатом на суше — по условиям хранения 5*, для всех макроклиматических районов на суше или для макроклиматического района с влажным тропическим климатом — по условиям хранения 6, при морских перевозках в трюмах — по условиям хранения 3**.

________________

* В этом случае учитывают воздействие только атмосферы типа II, о чем в стандартах или технических условиях специальных указаний не делают. Если требуется учитывать воздействие атмосферы типов III и IV, это должно быть указано в стандартах или технических условиях.

** При морских перевозках в пределах района с морским умеренным климатом при расстоянии перевозок не более 1,5 тыс. км и (или) сроках транспортирования не более 1 месяца соответственно 8 и 2.

10.4. Для изделий, предназначенных для транспортирования на самолетах, дополнительно к указанному в п.10.2 должны учитываться воздействия:

низкой температуры, равной минус 60 °С (нижнее значение);

резкой смены температур от верхнего значения при хранении до минус 60 °С и обратно;

пониженного давления воздуха (нижнее значение давления выбирается по п.3.7 и указывается в технических заданиях, стандартах или технических условиях на изделия).

Указания настоящего пункта не применяют к изделиям, для которых в стандартах или технических условиях предусмотрено транспортирование только в отапливаемых герметизированных отсеках.

10.5. В случаях, когда по конструктивным особенностям изделий не допускается воздействие на них при транспортировании и (или) хранении температур, установленных в пп.10.1-10.4, по согласованию с заказчиком устанавливают условия транспортирования такие же, как для условий хранения 1, или более узкие диапазоны температур по сравнению с установленными для условий хранения 4-9, или устанавливают требования по транспортированию и (или) хранению только в течение отдельных сезонов. Указанные в настоящем пункте условия транспортирования дополнительно оговаривают в сопроводительной документации и маркировке груза.

10.6. Сроки пребывания изделий в соответствующих условиях транспортирования устанавливают в стандартах на условия транспортирования или (при отсутствии таких стандартов) — в стандартах или технических условиях на изделия.

Примечание. Условия транспортирования в настоящем разделе приведены для оценки видов и величин климатических факторов, действующих на упаковку и упакованные изделия, и должны учитываться при выборе консервации и упаковки (с учетом исполнения и категории изделий).

ПРИЛОЖЕНИЕ 1
Обязательное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ

1. Климатические факторы внешней среды — температура, влажность воздуха, давление воздуха или газа (высота над уровнем моря), солнечное излучение, дождь, ветер, пыль (в том числе снежная), смены температур, соляной туман, иней, гидростатическое давление воды, действие плесневых грибов, содержание в воздухе коррозионно-активных агентов.

2. Нормальные значения климатических факторов внешней среды — уточненные для использования в технике естественно изменяющиеся значения климатических факторов в пределах данной географической зоны с учетом места размещения изделия.

3. Номинальные значения климатических факторов внешней среды — нормируемые в технических заданиях, стандартах или технических условиях значения климатических факторов (естественно изменяющиеся или неизменные), в пределах которых обеспечивается нормальная эксплуатация конкретных видов изделий.

4. Рабочие значения климатических факторов внешней среды — естественно изменяющиеся или неизменные значения климатических факторов, в пределах которых обеспечивается сохранение требуемых номинальных параметров и экономически целесообразных сроков службы изделий.

5. Предельные рабочие значения климатических факторов внешней среды при эксплуатации — значения климатических факторов, в пределах которых изделия могут (чрезвычайно редко и в течение не более 6 ч, а для нижнего значения температуры — 12 ч) оказаться при эксплуатации и должны при этом:

а) сохранять работоспособность, но могут не сохранять требуемой точности и номинальных параметров (при этом в стандарте или технических условиях на изделия должны указываться допустимые отклонения по точности и номинальным параметрам, если эти отклонения имеют место);

б) после прекращения действия этих предельных рабочих значений восстанавливать требуемую точность и номинальные параметры.

(Измененная редакция, Изм. N 4).

6. Влажность воздуха — естественно изменяющиеся значения относительной и абсолютной влажности воздуха в сочетании с изменяющейся при этом его температурой.

7. Эффективное значение климатического фактора — условное постоянное значение фактора, принимаемое при расчетах номинальных параметров изделий, влияющих на срок службы и (или) сохраняемости, существенно зависящих от данного фактора и нормированных для длительной работы изделий (для работы в течение срока службы и (или) сохраняемости).

Примечание. Воздействие эффективного значения, как правило, эквивалентно воздействию переменного значения данного фактора в процессе эксплуатации и (или) хранения.

8. Практическое отсутствие дополнительного (из-за нагрева солнечными лучами) превышения температуры — дополнительное превышение температуры не более чем на 3 °С.

9. Заметное влияние рассеяния тепла от изделия на температуру внешней среды — повышение температуры внешней среды более чем на 3 °С.

10. (Исключен, Изм. N 3).

11. Встроенный элемент — законченное сборкой изделие, удовлетворяющее требованиям соответствующих стандартов или технических условий, входящее в конструкцию и схему комплектного изделия (или блока) и находящееся в (или на) общей оболочке и (или) каркасе последнего.

12. Средняя температура из абсолютных годовых максимумов (минимумов) — среднеарифметичecкoe значение из абсолютных годовых максимумов (минимумов) температуры воздуха, наблюдаемых в данном пункте за многолетний период.

13. Температура внешней среды при эксплуатации:

а) для изделий с самовентиляцией или самоохлаждением, или с естественным воздушным охлаждением — температура воздуха или другой газовой среды вблизи изделий на том же уровне, на котором они расположены, и на таком расстоянии от них, чтобы на эту температуру заметно не влияло рассеяние тепла от изделий (это расстояние зависит от температуры оболочки изделия, рассеиваемой им мощности и указывается в стандартах на изделия);

б) для изделий с принудительной воздушной или газовой вентиляцией и с вторичным водяным охлаждением — температура входящего воздуха или газа; для изделий с встроенными жидкостными охладителями — температура входящей охлаждающей жидкости;

в) для изделий, погруженных в жидкость, — температура этой жидкости вблизи изделий на том же уровне, на котором они расположены, и на таком расстоянии от них, чтобы на эту температуру заметно не влиялo рассеяние тепла от изделий; если жидкость при этом циркулирует — температура входящей жидкости. Для изделий, погруженных в жидкость, если применяется водяное охлаждение этой жидкости, — температура входящей воды;

г) для изделий, работающих в почве, — температура почвы вблизи изделий на том же уровне, на котором они расположены, и на таком расстоянии от них, чтобы на эту температуру заметно не влияло рассеяние тепла от изделий;

д) для изделий, предназначенных для работы при давлениях ниже 600 Па (5 мм рт.ст.), — температура оболочки неработающего изделия при заданном давлении в условиях, соответствующих эксплуатационным или имитирующих их.

Допускается термин «наведенная температура».

(Измененная редакция, Изм. N 2, 3).

14. Комплектное изделие — законченное сборкой изделие, удовлетворяющее требованиям соответствующих стандартов или технических условий и имеющее в составе своей конструкции встроенные элементы, а также общую оболочку и (или) каркас.

15. Климатические условия приведения — значения климатических факторов внешней среды, к которым корректируют путем пересчета значения параметров изделий, измеренные при любых других значениях климатических факторов.

16. Арбитражные измерения (испытания) — измерения (испытания), которые повторно проводят в более узких пределах значений климатических факторов для решения спорных вопросов, связанных с необходимостью определить точные значения параметров изделий, критичных к воздействию климатических факторов.

Примечание. Обычно арбитражные измерения (испытания) проводят, если неизвестны коэффициенты зависимостей параметров изделий от значений климатических факторов (коэффициенты приведения) и если неизвестны точные климатические условия, в которых измеряли параметры изделий при первоначальных испытаниях.

15, 16. (Введены дополнительно, Изм. N 4).

17. Агрессивная среда — по ГОСТ 31119*.

________________

* Межгосударственный стандарт ГОСТ 31119 разработан на основе прямого применения ГОСТ Р 51801-2001, действующего на территории Российской Федерации, здесь и далее по тексту. — .

18. Греющееся изделие — изделие, у которого превышение температуры над температурой внешней среды (при нагрузке, соответствующей верхнему значению температуры внешней среды) составляет 10 °С и более для изделия в целом или для самой теплой точки его отдельных узлов, чувствительных к температуре, влажности, агрессивной среде; или изделие, превышение температуры поверхности которого над температурой внешней среды (при той же нагрузке) составляет 5 °С и более, при этом превышение температуры измеряют в условиях свободного обмена воздуха после достижения теплового равновесия.

Примечание. В некоторых НД вместо термина «греющееся изделие» используется термин «тепловыделяющее изделие» или «тепловыделяющий образец», «теплорассеивающее изделие» или «теплорассеивающий образец».

19. Климатическое исполнение — совокупность конструкционных и технологических мероприятий, обеспечивающих возможность применения изделий в конкретных макроклиматических районах земного шара.

20. Категория размещения изделий (категория изделий) — защита изделий конкретных климатических исполнений от воздействия климатических ВВФ, осуществляемая различными по эффективности способами размещения изделий при эксплуатации.

Примечание. Понятие «категория» применяют для места размещения изделий при эксплуатации в воздушной среде на высотах до 4300 м (в том числе под землей и под водой). См. также ГОСТ 15150, табл.2.

21. Вид климатического исполнения — сочетание климатического исполнения, категории размещения и группы по пониженному давлению (см. также пп.2.7 (пятый абзац), 2.8).

22. Климатические условия — совокупность значений климатических факторов, нормированных для какого-либо вида климатического исполнения.

Примечание. Климатические условия обозначают: «условия » (например «условия УХЛ4»).

23. Срок сохраняемости в эксплуатации — часть срока службы, в течение которого изделие не работает по назначению.

Примечание. Этот срок представляет собой перерывы в работе изделия по любым причинам.

24. Стойкость объекта к ВВФ — свойство объекта сохранять работоспособность во время и после воздействия на объект в течение всего срока службы или сохраняемости определенного ВВФ (основного разрушающего) с характеристиками, значения которых находятся в пределах, соответствующих условиям эксплуатации, хранения, транспортирования или испытаний.

17-24. (Введены дополнительно, Изм. N 5).

ПРИЛОЖЕНИЕ 2
Обязательное

ГРАНИЦЫ МАКРОКЛИМАТИЧЕСКОГО РАЙОНА С ХОЛОДНЫМ КЛИМАТОМ
НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Границы макроклиматического района с холодным климатом на территории Российской Федерации определены линиями:

с северо-востока и северо-запада: побережье Северного Ледовитого океана от мыса Дежнева до границы Ненецкого национального округа — восточная граница Ненецкого национального округа до границы Республики Коми — северная граница Республики Коми до р.Адзьва — р.Адзьва до р.Уса — р.Уса до р.Печоры — р.Печора до устья р.Нерица — р.Нерица — истоки р.Вымь — р.Вымь;

с юго-запада и юго-востока: р.Вычегда от устья р.Вымь до устья р.Вишер — устье р.Щугор — р.Щугор — устье р.Хулга — р.Ляпин — р.Северная Сосьва до р.Обь — р.Обь до устья р.Иртыш — р.Иртыш до границы Ханты-Мансийского национального округа — граница Ханты-Мансийского национального округа — южная граница Томской обл. до р.Шегарка — р.Шегарка до р.Обь — р.Обь до устья р.Чулым — р.Чулым до устья р.Кемчуг — Шиткино* — Устье-Ордынский* — Нижне-Ангарск* — восточный берег озера Байкал до устья р.Баргузин — г.Нерчинский завод* — г.Свободный* — р.Зея — устье р.Селемджа — р.Селемджа до г.Токур* — г.Удское* — линия, отстоящая на 50 км от побережья Охотского моря — Каменское* — Хаилино* — линия, отстоящая на 50 км от побережья Берингова моря.

________________

* В макроклиматический район с холодным климатом не входят.

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. N 4).

ПРИЛОЖЕНИЕ 3
Обязательное

Перечень стран, отнесенных к макроклиматическим районам
с тропическим климатом

________________

* Поставка изделий в исполнении Т и ТС в Афганистан, Китай (районы с сухим климатом) и Турцию производится только по указаниям экспортных организаций.

** Районы побережья относят к макроклиматическому району ТВ.

ПРИЛОЖЕНИЕ 4
Обязательное

Нижние значения температуры воздуха на территории СНГ
(данные Главной геофизической обсерватории им. А.И.Воейкова)

ПРИЛОЖЕНИЯ 3, 4. (Измененная редакция, Изм. N 3, 4).

ПРИЛОЖЕНИЕ 5
Обязательное

Интенсивность и продолжительность дождя в районах
с умеренным и холодным климатом

ПРИЛОЖЕНИЕ 6
Обязательное

Макроклиматический район с холодным климатом
на территории Российской Федерации

Макроклиматические районы земного шара

ПРИЛОЖЕНИЕ 7
Обязательное

Таблица 1

Группы пониженного давления

Обозначение групп пониженного давления	Атмосферное давление				Высота над уровнем моря, тыс. м
	нижнее значение		среднее значение (по ГОСТ 4401)
	кПа	мм рт.ст.	кПа	мм рт.ст.
а	70,0	525	75,6	567	2,4
б	60,0	450	65,8	493	3,5
в	53,3	400	59,3	445	4,3
г	26,7	200	29,0	218	9,4
д	12,0	90	13,3	100	14,4
е	4,4	33	5,5	41	20,0
ж	2,0	15	2,2	16	26,0
з	6·10	5	6·10	5	34,0
и	1,3·10	1	1,3·10	1	45,8
к	1,3·10	10	1,3·10	10	63,6
л	1,3·10	10	1,3·10	10	91,7
м	1,3·10	10	1,3·10	10	200
н	1,3·10	10	1,3·10	10	Средний и дальний космос
о	1,3·10	10	1,3·10	10
п	1,3·10	10	1,3·10	10

Таблица 2

Зависимость рабочих значений атмосферного давления от высоты над уровнем моря

Таблица 3

Группы давления для шахт

ПРИЛОЖЕНИЯ 6, 7. (Измененная редакция, Изм. N 4).

ПРИЛОЖЕНИЕ 8
Обязательное

ТИПОВЫЕ ФОРМУЛИРОВКИ ТРЕБОВАНИЙ ПО ВОЗДЕЙСТВИЯМ
КЛИМАТИЧЕСКИХ ФАКТОРОВ ВНЕШНЕЙ СРЕДЫ В СТАНДАРТАХ
И ДРУГОЙ НОРМАТИВНО-ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ НА ИЗДЕЛИЯ

1. Виды климатических исполнений изделий

1.1. Указанные в настоящем разделе формулировки приводят в вводной части или разделе «Область применения» стандарта или технических условий на изделия. Если в стандарте, технических условиях или другой нормативно-технической документации на изделия (далее — стандарте на изделия*) отсутствует вводная часть или раздел «Область применения», то указанные формулировки могут быть приведены в разделе «Технические требования».

________________

* Здесь и далее термин «стандарт на изделия» означает стандарт, технические условия и другую нормативно-техническую документацию на конкретные серии и типы изделий.

(Измененная редакция, Изм. N 4).

1.2. Указания по выбранному обозначению изделий и примеры обозначения в части видов климатических исполнений приводят в тех же разделах стандартов, в которых приведены обозначения изделий в части других показателей.

1.3. При выборе формулировок руководствуются требованиями ГОСТ 15150 (п.2.8).

1.4. Если стандарт на изделия распространяется на группу изделий, которые могут изготавливаться во всех климатических исполнениях и категориях, указанных в ГОСТ 15150 или в стандарте на изделия отрасли*, то в стандарте на изделия записывают «Вид климатического исполнения по ГОСТ 15150-69 (при необходимости добавляют: из числа указанных в стандарте на изделия отрасли) устанавливают в технических условиях на конкретные типы изделий».

_______________

* Здесь и далее термин «стандарт на изделия отрасли» означает государственные стандарты, конкретизирующие требования ГОСТ 15150 применительно ко всей отрасли в целом. В формулировках, включаемых в стандарты на изделия, примененный в настоящем приложении термин «стандарт на изделия» заменяют номером соответствующего стандарта.

1.5. Если область распространения стандарта на изделия позволяет определить один или несколько видов климатического исполнения изделий, в стандарте на изделия записывают: «Вид климатического исполнения

Указанная запись может быть дополнена словами:

1.7. Если стандарт распространяется на группу изделий, для которых возможно установить три градации обязательности видов климатических исполнений: как правило, обязательные или рекомендуемые, или другие виды климатических исполнений, — принимают следующую формулировку:

(Введен дополнительно, Изм. N 4).

1a. Обязательность требований

В стандарте на изделия в разделе «Область применения» (или в вводной части) записывают: «Требования настоящего стандарта в части внешних воздействующих факторов (климатических, механических, специальных факторов, специальных, в том числе агрессивных, сред) являются обязательными как относящиеся к требованиям безопасности.

Разд.1а (Введен дополнительно, Изм. N 4).

б. Требования к изделиям в части видов и номинальных значений климатических факторов

б.1. Указанные в настоящем разделе формулировки приводят в разделе «Технические требования».

б.б.* Требования к изделиям, как правило, записывают в ссылочной форме, то есть виды и номинальные значения климатических факторов приводят в стандартах на изделия в виде ссылок на стандарт на изделия отрасли и на ГОСТ 15150 без записи значений климатических факторов. Конкретные значения климатических факторов приводят только в тех случаях, когда в стандарте на изделия отрасли и в ГОСТ 15150 для данного исполнения и категории приведено несколько возможных значений этих факторов или же допускается устанавливать отличающиеся от указанных в этих стандартах значения и это допущение реализуется в стандартах на изделия.

_________________

* Нумерация соответствует оригиналу. — .

Конкретные редакции формулировок записи в ссылочной форме приведены в пп.б.4-б.8 настоящего приложения.

б.3. Возможно применение полной формы записи, при которой в стандартах на изделия перечисляют все виды и конкретные значения климатических факторов, воздействие которых нормировано для данного изделия в соответствии со стандартом на изделия отрасли и ГОСТ 15150.

Полную форму записи допускается применять в тех случаях, когда более 50% номинальных значений климатических факторов отличается от нормальных значений, приведенных в разд.3 ГОСТ 15150 и (или) когда в соответствии с ГОСТ 15150, п.1.3 и 5.б допускается эксплуатация изделий при значениях ряда климатических факторов, выходящих за пределы номинальных, причем приводятся значения параметров изделий как в диапазоне номинальных значений климатических факторов, так и за пределами этого диапазона.

Полную форму записи принимают также:

в эксплуатационной документации;

в нормативно-технической документации (НТД) вида ОТУ и ОТТ по требованию основного заказчика, кроме НТД на изделия производственно-технического назначения, общего назначения и народного потребления.

В конкретных записях по полной форме учитывают требования п.б.8.

При этом:

а) наибольшая высота над уровнем моря … м (или нижнее рабочее значение атмосферного давления … Па (мм рт.ст.);

б) верхнее (рабочее) и эффективное значение температуры окружающего воздуха (или воды, почвы и т.д.), соответственно … °С».

Запись по подпункту а производят в том случае, если в соответствии с ГОСТ 15150 (п.3.7) изделие предназначено для эксплуатации на высотах свыше 1000 м, а в обозначении изделия не введено обозначение группы по пониженному давлению в соответствии с ГОСТ 15150 (п.б.7).

Запись по подпункту б производят для изделий категорий 1 и 4.1, для изделий категорий б и 3.1, являющихся узлами и деталями комплектного изделия, а также для изделий, устанавливаемых в машинных, котельных отделениях и на камбузах судов (кораблей) или изделий категории 4, охлаждаемых путем забора наружного воздуха (ГОСТ 15150, п.5.4 б, в, г, д, е, ж).

2.5. Если в соответствии с ГОСТ 15150 (п.2.8) применено комбинированное обозначение вида климатического исполнения изделий, то записывают: «Номинальные значения климатических факторов по стандарту на изделия отрасли и по ГОСТ 15150-69 для вида климатического исполнения_____________________

Во второй части этой записи указывают те факторы, значения которых являются более жесткими, чем для исполнения и категории, указанных в первой части записи.

Например, для изделия, предназначенного для эксплуатации в условиях, нормированных для исполнения УХЛ категорий 1, 2, 3, 4, 5 и обозначенного «(тип изделия) УХЛ 1,5» записывают: «Номинальные значения климатических факторов по стандарту на изделия отрасли и ГОСТ 15150-69 для исполнения УХЛ1, но при этом значение относительной влажности принимают таким, как для категории 5».

2.7. Если изделие соответствует требованиям пп.2.5 и 2.6 настоящего приложения, форму записи делают единой, совмещая формулировки пп.2.5 и 2.6.

2.8. Если изделие предназначено для эксплуатации в рабочем состоянии (для использования по назначению) в одних условиях, а для эксплуатации в нерабочем состоянии (хранение и транспортирование при перерывах в работе) в других условиях, в стандарте на изделия записывают: «Номинальные значения климатических факторов:

для эксплуатации в нерабочем состоянии (хранение и транспортирование при перерывах в работе) — по стандарту на изделия отрасли и ГОСТ 15150-69 для вида климатического исполнения …»

В последнем случае вместо указания вида климатического исполнения можно указывать конкретные значения климатических факторов.

В этом случае, когда изделие предназначено для эксплуатации в рабочем состоянии в невоздушной среде, а для эксплуатации в нерабочем состоянии — в воздушной среде, применяют следующий вариант этой записи:

«Номинальные значения климатических факторов:

для эксплуатации в нерабочем состоянии (хранение и транспортирование при перерывах в работе) — по стандарту на изделия отрасли и ГОСТ 15150-69 для вида климатического исполнения …»

Если изделие предназначено для эксплуатации в рабочем состоянии в разных условиях в течение различных сроков или (и) на разных этапах эксплуатации, применяют следующие варианты записи:

для эксплуатации в нерабочем состоянии (хранение и транспортирование при перерывах в работе) — по стандарту на изделия отрасли и ГОСТ 15150-69 для вида климатического исполнения ________________________ «.

Пример: электродвигатель асинхронный Единой Всесоюзной серии АО-2 отнесен к виду климатического исполнения У3, но может работать при температуре не ниже минус 20 °С (обозначение электродвигателя АО-2У3*). Учитывая, что стандартом на изделия отрасли в данном случае является ГОСТ 15543.1, запись требований к электродвигателям в НТД вида «Общих технических условий» производят следующим образом: «Номинальные значения климатических факторов:

для эксплуатации в рабочем состоянии — по ГОСТ 15543.1-89 и ГОСТ 15150-69, но при этом нижнее значение температуры окружающего воздуха минус 20 °С;

для эксплуатации в нерабочем состоянии (хранение и транспортирование при перерывах в работе) — по ГОСТ 15543.1-89 и ГОСТ 15150-69 для изделий вида климатического исполнения У3″.

ПРИЛОЖЕНИЕ 9
Обязательное

ТИПЫ КЛИМАТОВ И МАКРОКЛИМАТОВ,
ГРУПП МАКРОКЛИМАТОВ И КРИТЕРИИ ИХ РАЗГРАНИЧЕНИЯ

1. Типы климатов земного шара для технических целей, их обозначения и критерии разграничения для климатического районирования приведены в табл.1 и на черт.1.

Таблица 1

Типы климатов земного шара, их обозначения и критерии разграничения

Значения сочетаний
«среднегодовая относительная влажность — среднегодовая температура» воздуха
для классификационных групп различных типов климатов

Черт.1

Критерии установлены по показателям температуры и влажности воздуха (далее — температура и влажность), включая их сочетания, как наиболее представительным для всех технических изделий.

Разграничительные линии на черт.1 устанавливают диапазоны значений сочетания «среднегодовая относительная влажность — среднегодовая температура», которое является критерием для разграничения типов климатов и для климатического районирования по воздействию температуры и влажности на технические изделия. Установлены пять диапазонов указанных сочетаний, представляющих собой классификационные группы, обозначенные номерами от 1 до 5, при этом жесткость воздействия уменьшается с увеличением номера. Линии, отделяющие один диапазон от другого, установлены на основе одинаковости воздействия в течение длительного периода (по крайней мере в течение года) сочетания «относительная влажность — температура» на большинство технических изделий и материалов. Степень уменьшения жесткости воздействия сочетания «среднегодовая относительная влажность — среднегодовая температура», соответствующего одной линии, по отношению к воздействию указанного сочетания, соответствующего соседней линии, составляет 1,6 для одинаковой степени влагозащиты изделий (с 65%-ми доверительными пределами).

Диапазон значений, в котором находится фактическое значение сочетания «среднегодовая относительная влажность — среднегодовая температура» для данного географического пункта, является ограничительным для отнесения данного географического пункта к соответствующему типу климата (в части длительного воздействия атмосферной влажности).

2. Для использования технических изделий в нескольких географических районах с различными типами климатов последние группируют по типам макроклиматов следующим образом*:

— антарктический холодный (АХЛ, АС), ограниченный антарктическим холодным типом климата;

— холодный (ХЛ, С), объединяющий типы климатов: экстремальный холодный (ЭХл, ЕС) и холодный (Хл, С);

— умеренный (У, Т), объединяющий типы климатов: холодный умеренный (ХлУ, СТ), теплый умеренный (ТпУ, WT), теплый сухой умеренный (ТпСУ, WDrТ);

— тропический влажный (ТВ, TrDa), объединяющий типы климатов: теплый влажный (ТпВ, WDa) и теплый влажный равномерный (ТпВР, WDaE);

— тропический сухой (ТС, TrDr), объединяющий типы климатов: мягкий теплый сухой (МгТпС, WWDr), экстремальный теплый сухой (ЭТпС, EWDr) и теплый переходный (ТпПр, WTs);

— умеренно-холодный морской (М, М), объединяющий типы климатов: умеренный морской (УМ, ТМ) и холодный морской (ХлМ, СМ);

— тропический морской (ТМ, ТrМ), ограниченный тропическим морским типом климата.

_________________

* В скобках приведены русские и английские условные обозначения соответственно.

В составе типа умеренного макроклимата выделяют подтип макроклимата теплый умеренный (ТУ, WT), объединяющий типы климатов: теплый умеренный (ТпУ, WT) и теплый сухой умеренный (ТпСУ, WDrT).

3. Для более универсального применения изделий по сравнению с указанным в п.2 настоящего приложения устанавливают следующие группы макроклиматов:

— умеренно-холодный (УХЛ, ТС), объединяющий макроклиматы: умеренный (У, Т) и холодный (ХЛ, С);

— тропический (Т, Тr), объединяющий макроклиматы: тропический влажный (ТВ, TrDa) и тропический сухой (ТС, TrDr);

— общемировой (О, WW), объединяющий все типы макроклиматов, кроме антарктического холодного (АХЛ, АС) и морских (М и ТМ, М и ТrМ);

— общеклиматический морской (ОМ, UM), объединяющий макроклиматы: умеренно-холодный морской (М, М) и тропический морской (ТМ, ТrМ);

— всеобщий (В, U), объединяющий все макроклиматы, кроме антарктического холодного (АХЛ, АС).

ПРИЛОЖЕНИЕ 10
Справочное

ОБОСНОВАНИЕ ТРЕБОВАНИЙ К ИЗДЕЛИЯМ
В ЧАСТИ ВОЗДЕЙСТВИЯ ВЛАЖНОСТИ ВОЗДУХА

1. Действие влажности воздуха (как внешнего воздействующего фактора) на изделия и материалы учитывают при интерпретации климатических данных для технических целей и задании требований к изделиям по влажности, выборе режима испытаний изделий, расчете влагозащиты изделий на период их эксплуатации или на период хранения и транспортирования, выборе оптимальных правил технического обслуживания изделий в эксплуатации. Во всех этих случаях принимают во внимание следующее:

а) действие влажности на громадное большинство изделий связано со сравнительно продолжительными процессами диффузии или электрохимическими процессами;

б) в естественных условиях на изделия воздействует переменная влажность.

Поэтому в первую очередь следует учитывать не верхние, а эффективные значения влажности и температуры. Такие значения влажности учитывают при оценке параметров изделий, связанных со сравнительно длительными процессами (изменением сопротивления, емкости, электрической прочности полимерной изоляции; процессами набухания, старения, коррозии, электролиза, гидролиза). Однако, поскольку некоторые быстроразвивающиеся процессы (например, для диэлектриков — изменение напряжения перекрытия или токов утечки по поверхности) зависят от верхнего значения влажности, в требованиях приводят также верхние значения.

2. В общем виде действие влажности на изделия при их эксплуатации и хранении определяется ее действием на металлы и полимерные материалы. Результат действия влажности на металлы определяется в основном необратимыми процессами (коррозия, иногда — электролиз), на полимерные материалы — как обратимыми процессами (например, диффузия), так и необратимыми (старение). При этом в необратимых процессах совместно с температурно-влажностным комплексом участвует агрессивная среда (например, промышленные загрязненные атмосферы).

3. Исследования влияния значений влажности и температуры, а также концентрации агрессивной среды на сроки службы и сохраняемости изделий или материалов (далее — сроки ), определяемого влиянием этих значений на скорости указанных химических и физических процессов [1]-[3], позволяют сделать вывод о том, что это влияние может быть определено по формуле (4) (п.6.2).

Это соотношение может служить математической моделью долговечности и сохраняемости изделий или материалов [4].

4. При использовании указанной в п.3 настоящего приложения модели необходимо учитывать следующие ограничения: при изменении температуры, влажности или концентрации агрессивной среды может происходить изменение доминирующего процесса, определяющего возникновение отказа, в связи с чем изменяется энергия активации или порядок процесса. В этом случае математическая функция, определяемая по формуле (4) (п.6.2), теряет непрерывность, и модель может быть применена отдельно в каждом из диапазонов значений климатических факторов, разграниченных областями потери непрерывности, так что приходится дополнительно экспериментально определять эти «критические области». Однако реально считаться с этой возможностью приходится при ускоренных испытаниях и значительных пределах экстраполяции. Маловероятно, чтобы эти изменения оказывали влияние в диапазонах изменения температуры и влажности, встречающихся в эксплуатации. Исключение могут составлять коррозионные процессы, когда значения коэффициентов математической модели могут изменяться при переходе через значение критической влажности (75-80%, для некоторых случаев — 60-40%). Снижению этой вероятности способствует и то, что в процессе конструирования изделий стараются подобрать такие материалы, которые по априорным данным не обладают резкими изменениями свойств в предполагаемых условиях эксплуатации. По этим причинам в диапазонах эксплуатационных значений внешних факторов чрезвычайно редко приходится считаться с возможностью изменения этих коэффициентов.

5. Значения показателей температуры и влажности (а также концентрации агрессивной среды), полученные при периодических наблюдениях за изменением этих значений в естественных условиях, могут быть обобщены с помощью эффективных значений температуры  [4], [5], влажности  и концентрации агрессивной среды , определяемых по формулам (1)-(3) (п.6.2).

Эти соотношения получены из предположения, что сумма долей износа изделия или материала (1/ по формуле (4) при переменных значениях воздействующих факторов (температуры, влажности, концентрации агрессивной среды) равна износу изделия или материала при эффективном значении фактора.

6. По результатам исследований ряда разнородных материалов и изделий [1], [2], [6]-[9], [15] установлено, что при воздействии (в сочетании с температурой) влажности в атмосферных условиях наиболее вероятные значения  лежат в пределах 40-125 кДж/моль (10-30 ккал/моль), а значения коэффициента  — в пределах 2-8.

При этом полученные экспериментальные значения, как правило, составляли:

— значения : для разрушения в агрессивных средах — 40-63 кДж/моль (10-15 ккал/моль), для воздействия влажности на электрическую изоляцию и полиэтиленовую упаковку — 63 кДж/моль (15 ккал/моль), для термоокислительного старения электрической изоляции — 75-125 кДж/моль (18-30 ккал/моль); для коррозии стали и некоторых других металлических материалов и покрытий — 30-67 кДж/моль (7-16 ккал/моль) (по результатам испытаний в естественных условиях [16]);

— значения : для разрушения в агрессивных средах — 2-4, для влагопроницаемости через полиэтиленовую пленку и малополярные электроизоляционные компаунды — ~4, 5, для изоляций с пропитываемыми обмотками и сильноточных электротехнических изделий — 7-8; для коррозии цинка и кадмия в диапазоне 90-95% влажности — 8-9 [16], [19], [20], при меньшей влажности и для некоторых металлов коэффициенты ниже вплоть до значений 1,5-2.

7. Были проведены расчеты эффективных значений температуры и влажности для ряда представительных пунктов в различных макроклиматических районах земного шара и сравнения этих значений со средними годовыми значениями температуры и влажности с использованием данных о суммарной продолжительности сочетаний температуры и относительной влажности воздуха согласно [10]-[14]. На основании расчетов и сравнений был сделан вывод о том, что каждый тип климата в принципе обладает особенностями распределения значений температурно-влажностного комплекса, которые позволяют получить простые эмпирические соотношения, связывающие эффективные значения со среднегодовыми. Эти соотношения дают с доверительной вероятностью до 0,95 удовлетворительные результаты в пределах естественных среднегодовых значений. Такие обобщенные соотношения для отдельных значений  и  (большинство случаев) приведены в табл.9б (п.6.4.2). Иными словами, существует четкая корреляция между среднегодовыми значениями температуры и влажности и влиянием на свойства технических изделий длительно воздействующих переменных природных значений влажности и температуры, наблюдаемых в конкретном районе.

Различия между отдельными материалами и изделиями выражаются в различиях значений постоянных поправок, которые надо прибавлять к среднегодовым значениям температуры и влажности, чтобы получить конкретные эффективные значения указанных факторов. Таким образом, значения сочетания «среднегодовая относительная влажность — среднегодовая температура» являются наиболее объективным представительным метеорологическим показателем, на котором должно базироваться климатическое районирование для учета воздействия влажности на технические изделия, сооружения и материалы (и который, в свою очередь, отражает особенности данного района).

Приведенные соображения не противоречат необходимости для конкретных параметров изделий или материалов пользоваться другими конкретными значениями. Например, для параметров коррозии металлов имеет большое значение годовая продолжительность пребывания конденсационной или фазовой пленки влаги на металле. Учитывая при этом, что фактическая продолжительность пребывания пленок (особенно фазовой) может существенно отличаться от измеренной стандартными методами, так как зависит от материала (металл, пленка окисла, краска), от шероховатости поверхности, иногда от конфигурации детали, можно принять, что во многих случаях указанная продолжительность также связана со среднегодовыми значениями относительной влажности.

Действие влажности на некоторые материалы (например, иногда на лакокрасочные покрытия) учитывают только в весенне-летне-осенний период (например, только при температурах выше 0 °С).

Для того чтобы оценить возможность унификации способов расчета, эффективные значения температуры и влажности определяли для некоторых пунктов районов с холодным и умеренным климатами с учетом и без учета зимнего периода года. Полученные эффективные значения оказались практически одинаковыми, так как при низкой температуре резко снижается действие влажности. Поэтому и в таких случаях проще брать за базу для расчета среднегодовые значения.

8. Свойства изделия противостоять влиянию влажности в сочетании с температурой, характерные для тех или иных условий эксплуатации, в конечном итоге могут быть выражены продолжительностью влагозащиты данного изделия. Под продолжительностью влагозащиты понимают такую продолжительность непрерывного воздействия постоянных и переменных значений влажности, в течение которой параметры изделий (или системы электрической изоляции), определяемые влиянием влажности внешней среды, превышают установленные критические значения в условиях эксплуатации или испытаний (это соответствует сроку  в формуле (4) п.6.2).

Продолжительность влагозащиты целесообразно выражать не в абсолютных, а в относительных единицах, например в виде отношения продолжительности влагозащиты данной конструкции при выбранных значениях влажности и температуры  к продолжительности влагозащиты этой же конструкции при 25 °С и 98-100% относительной влажности  (приведенная продолжительность влагозащиты )

. (1)

В этом случае из результатов исследований в значительной степени устраняется фактор влияния формы конструкции [1].

Приведенная продолжительность влагозащиты  представляет собой обобщающий показатель (параметр) стойкости изделий к воздействию сочетания «влажность — температура» и может быть использована как обобщенный показатель для классификации условий эксплуатации по их воздействию на технические изделия.

9. Проанализировав данные определения параметра  для многих географических пунктов в разных типах климатов и для указанных выше типичных значений коэффициентов  и , в том числе приведенных в [22], и приняв для крупномасштабного обобщения одинаковые ступени нарастания жесткости для классификационных групп, установили обобщенный критерий классификации климатов земного шара по влиянию влажности на технические изделия. При этом оказалось, что отношения параметров , определенные для крайних граничных значений четырех групп климатических диапазонов — для верхних границ наиболее увлажненных и наиболее сухих районов, — составляют 6,5-7 для одного из типичных значений =4,5 и 10-11 для другого типичного значения =8, отношения для =2 практически совпадают с отношениями для =4,5.

Таким образом, наибольшие различия в значениях указанных параметров для разных групп материалов не превышают 30%. Столь небольшие различия позволяют установить единые степени жесткости от района к району с двумя градациями доверительных вероятностей. С доверительной вероятностью 0,95 единые степени изменения жесткости для каждого района и групп материалов, для которых  составляет 2-6, получаются равными 1,5-1,6; для групп материалов, имеющих  в диапазоне 6-10, — равными 1,8. Средние значения степеней изменения жесткости 1,6 могут быть приняты с доверительной вероятностью 65% без различия групп материалов.

По данным табл.9б (п.6.4.2) и формулам (1)-(4) п.6.2 были определены значения сочетания «среднегодовая относительная влажность — среднегодовая температура» для граничных значений диапазонов параметров . При этом различия в значениях  для разных групп материалов нивелировались из-за различных поправок при переходе от эффективных к средним значениям согласно табл.9б.

10. Полученные по данным, указанным в п.9 настоящего приложения, диапазоны значений сочетания «среднегодовая относительная влажность — среднегодовая температура» нанесены на климатограмму (черт.1, приложение 9).

Диапазоны значений на этой климатограмме являются критериями для классификации типов климатов, отнесения к определенному типу климата того или иного географического пункта и для крупномасштабного районирования земного шара по воздействию влажности на технические изделия.

11. По граничным значениям параметра  (п.9 настоящего приложения) определены номинальные среднегодовые и эффективные значения температуры и влажности для разных условий эксплуатации (табл.9а, п.6.3).

12. Степени изменения жесткости между граничными линиями (п.9 настоящего приложения) могут быть использованы также при установлении различия в жесткостях режимов ускоренных испытаний изделий на стойкость (устойчивость) к воздействию влажности так, чтобы эти режимы обеспечивали одинаковые сроки пребывания изделий в разных условиях эксплуатации, определенных видом климатического исполнения (например, 1 или 2 года, как в [21]).

Степени изменения жесткости (п.9 настоящего приложения) могут быть использованы также для установления измененных сроков эксплуатации или хранения изделий с одинаковой влагозащитой при изменении фактических условий эксплуатации или хранения по сравнению с номинальными [22] при градации условий, соответствующих виду климатического исполнения.

Если требуются не только такие, но и более мелкие градации изменения условий, используют зависимости (черт.1 и 2, п.6.5), полученные на основе экспериментальных данных.

Пример использования этих зависимостей:

Конкретное изделие вида климатического исполнения В5 было установлено для эксплуатации в номинальных для этого изделия условиях при номинальном сроке службы 20 лет. Однако оказалось, что в результате профилактических работ расположенного в том же помещении другого оборудования, указанное изделие каждый год в течение 12 ч подвергается воздействию относительной влажности 100% при температуре 70 °С. Чтобы установить, насколько это допустимо, по табл.9а определяют, что для номинальных условий эксплуатации В5 эффективное значение сочетания «относительная влажность — температура» составляет 80% при 27 °С. По черт.2 определяют, что для этого сочетания =2. По тому же чертежу определяют, что для сочетания 100% при 70 °С =0,04. Следовательно, степень ужесточения условий 2,0:0,04=50 раз, и каждые 12 ч пребывания изделия в новых условиях эквивалентны 25 сут пребывания в номинальных условиях. Если известно, что в результате действия влажности в изделии происходят необратимые процессы, вызывающие ухудшение параметров, то номинальный срок службы этого изделия должен быть сокращен на 25×20=500 сут=1,4 года. Если же известно, что при действии влажности параметры изделия ухудшаются из-за обратимых процессов, что устраняют при эксплуатационном техническом обслуживании, то сокращению на 25 эквивалентных суток подлежат периоды между операциями технического обслуживания, причем только те, на которые приходится 12-часовое пребывание в новых условиях, без сокращения номинального срока службы.

ПРИЛОЖЕНИЯ 9, 10. (Измененная редакция, Изм. N 4).

ПРИЛОЖЕНИЕ 11
Справочное

ХАРАКТЕРИСТИКА ТИПОВ КЛИМАТОВ И МАКРОКЛИМАТОВ
ПО ТЕМПЕРАТУРЕ И ВЛАЖНОСТИ

Характеристики типов климатов и макроклиматов по температуре и влажности воздуха приведены в табл.1-3 и на климатограммах черт.1-10 настоящего приложения.

Таблица 1

Значения показателей различных типов климатов

Тип климата		Значение температуры, °С						Значение влажности
Наименование	Обоз- наче- ние	Среднее из ежегодных экстре- мальных средне- суточных		Среднее из ежегодных абсолютных экстре- мальных		Абсолютное экстре- мальное		среднегодо- вой относи- тельной, %, при средне- годовой температуре, °С (согласно табл.9а)	сред- него- довой абсо- лют- ной, г·м	Кли- мато- грам- ма, номер чер- тежа	Значения сочетаний «среднегодовая относительная влажность — среднегодовая температура воздуха», номер классификаци- онной группы типов климата по черт.1 приложения 9
		Мак- си- маль- ное	Мини- маль- ное	Мак- си- маль- ное	Мини- маль- ное	Мак- си- маль- ное	Мини- маль- ное
Антарктический холодный	АХл	—	—	-5	-83	-1	-88	—	—	—	—
Экстремальный холодный	ЭХл	+28	-55	+35	-60	+40	-70	85 при -6	2,5	1	4
Холодный	Хл	+28	-45	+35	-50	+40	-60	85 при -6	2,5	2	4
Холодный умеренный	ХлУ	+33	-40	+35	-45	+40	-50	80 при +6	6	3	4
Теплый умеренный	ТпУ	+30	-20	+35	-25	+40	-30	75 при +15	10	4	3
Теплый сухой умеренный	ТпСУ	+38	-20	+40	-25	+45	-30	65 при +15	7	5	4 и 5
Теплый переходный	ТпПр	+35	+5	+40	+1	+45	-15	50 при +27	13	6	3а и 4
Мягкий теплый сухой	МгТпС	+35	0	+40	-10	+45	-15	50 при +27	10	7	5
Экстремальный теплый сухой	ЭТпС	+43	+8	+50*	+3	+60	-10	40 при +27	10	8	5
Теплый влажный	ТпВ	+35	+12	+40	+1	+45	-5	80 при +22	20	9	2
Теплый влажный равномерный	ТпВР	+33	+17	+35	+13	+40	+4	80 при +27	20	10	1
Холодный морской	ХлМ	—	—	+30	-40	—	—	80 при +6	6	—	4
Умеренный морской	УМ	—	—	+40	-30	—	—	80 при +22	10	—	2
Тропический морской	ТМ	—	—	+45	+11	—	—	70 при +29 (80 при +27)	20	—	1

________________

* В нескольких пунктах Центральной Сахары +55 °С.

Таблица 2

Значения показателей макроклиматов на суше и групп макроклиматов

Тип макроклимата или группа макроклиматов		Значение температуры, °С						Значение влажности		Значения сочетаний «среднегодовая относительная влажность — среднегодовая температура воздуха», номер диапазона по черт.1 приложения 9
Наименование	Обоз- наче- ние	Среднее из ежегодных экстре- мальных средне- суточных		Среднее из ежегодных абсолютных экстре- мальных		Абсолютное экстре- мальное		среднегодо- вой относи- тельной, %, при средне- годовой температуре, °С	сред- него- довой абсо- лют- ной, г·м
		Макси- маль- ное	Мини- маль- ное	Макси- маль- ное	Мини- маль- ное	Макси- маль- ное	Мини- маль- ное
Холодный	ХЛ	+33	-55	+35	-60	+40	-70	85 при -6	6	4
Умеренный	У	+38	-40	+40	-45	+45	-50	75 при +15	10	3 и 4
Тропический влажный	ТВ	+35	+12	+40	+1	+45	0	80 при +27	20	1 и 2
Тропический сухой	ТС	+43	0	+50*	-10	+60	-15	40 при +27 (50 при +15)	10(7)	5
Умеренно- холодный	УХЛ	+38	-55	+40	-60	+45	-70	75 при +15	10	3 и 4
Тропический	Т	+43	0	+50	-10	+60	-15	80 при +27	20	1 и 5
Общемировой	О	+43	-55	+50	-60	+60	-70	80 при +27	20	1 и 5
Всеобщий	В	+43	-55	+50	-60	+60	-70	80 при +27	20	1 и 5

_____________________________

* В нескольких пунктах Центральной Сахары +55 °С.

Таблица 3

Значения показателей морских макроклиматов и группы макроклиматов

Тип макроклимата или группа макроклимата		Значение температуры		Значение влажности		Значения сочетаний «среднегодовая относительная влажность — среднегодовая температура воздуха», номер диапазона по черт.1 приложения 9
Наименование	Обоз- наче- ние	Среднее из ежегодных абсолютных экстремальных, °С		среднегодовой относительной, %, при среднегодовой температуре, °С	средне- годовой абсолют- ной, г·м
		Макси- мальное	Мини- мальное
Умеренно-холодный морской	М	+40	-40	80 при +22	15	2-4
Тропический морской	ТМ	+45	+11	70 при +29 (80 при +27)	20	1
Общеклиматический морской	ОМ	+45	-40	80 при +27	20	1-4

Климатограмма экстремального холодного климата

Черт.1

Примечание. Значения сочетаний температуры и влажности воздуха для области 35% повторяемости не образуют сплошной линии на климатограмме для многих пунктов этого типа климата, поэтому на рисунке отсутствует внутренняя линия.

Климатограмма холодного климата

Черт.2

Примечание. Значения сочетаний температуры и влажности воздуха для области 35% повторяемости не образуют сплошной линии на климатограмме для многих пунктов этого типа климата, поэтому на рисунке отсутствует внутренняя линия.

Климатограмма холодного умеренного климата

Черт.3

Климатограмма теплого умеренного климата

Черт.4

Климатограмма теплого сухого умеренного климата

Черт.5

Климатограмма мягкого теплого сухого климата

Черт.6

Климатограмма теплого переходного климата

Черт.7

Климатограмма экстремального теплого сухого климата

Черт.8

Климатограмма теплого влажного климата

Черт.9

Климатограмма теплого влажного равномерного климата

Черт.10

Приложение 11. (Введено дополнительно, Изм. N 4).

Климатограмма представляет собой графическое изображение совокупности сочетаний температуры и влажности воздуха, нанесенное на координатную сетку, на которой указаны значения температуры, относительной и абсолютной влажности воздуха.

На климатограммах черт.1-10 приведены три граничные линии: наружная (обозначена «100%») определяет области абсолютных экстремальных значений, средняя и внутренняя определяют соответственно области 65% и 35% повторяемости значений сочетания «влажность — температура», рассчитанных с доверительной вероятностью 0,90.

Граничные линии, определяющие области 65% и 35% повторяемости, получены следующим образом. Для представительных пунктов географического района по данным не менее чем четырех срочных наблюдений не менее чем за 10 лет определены общие (не непрерывные) продолжительности каждого сочетания температуры (диапазона 2-5 °С) с соответствующей относительной влажностью (диапазона 5%-10%).

Средние значения диапазонов температуры и относительной влажности с указанием продолжительности каждого сочетания наносили на координатную сетку климатограммы. Затем определяли сочетание с наибольшими продолжительностями такие, чтобы их суммарная продолжительность составляла 35% и 65% общей продолжительности наблюдений; эти сочетания на климатограмме образовали область внутри поля сочетаний для данного района.

Границы этих областей затем упрощали так, чтобы они проходили параллельно постоянной температуре воздуха, постоянной относительной влажности воздуха или (по возможности) постоянной абсолютной влажности воздуха с плавными переходами между соответствующими участками линий.

Климатограммы могут служить для ориентировочной оценки пределов сочетаний «влажность воздуха — температура воздуха», которые могут воздействовать на изделие в районе с соответствующим типом климата.

Для всесторонней оценки действия влажности с учетом долговечности и сохраняемости следует использовать эффективные значения влажности и температуры воздуха (разд.6 настоящего стандарта).

ПРИЛОЖЕНИЕ 12
Справочное

ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ
ГОСТ 15150-69 И МЭК 721-2-1 [23], МЭК 721-3-1 — МЭК 721-3-7 [24]-[30] И МЭК 68-1 [31]

1. Данные о соответствии между типами климатов и макроклиматов по ГОСТ 15150-69 и типами и группами климатов по МЭК 721-2-1:1982 приведены на схеме (черт.1).

Схема соответствия ГОСТ 15150-69 и МЭК 721-2-1:1982

Черт.1

В клетках схемы, соответствующих типам климатов, приняты обозначения, приведенные ниже.

Пример:

В МЭК 721-2-1:1982 наряду с типами климатов приведены группы климатов, объединяющие несколько типов климатов. Принцип объединения приведен в нижней части схемы черт.1. В МЭК 721-2-1:1982 установлены следующие группы климатов:

— ограниченная,

— средняя,

— общая,

— общемировая.

2. Семь публикаций МЭК серии 721-3, утвержденных в 1984-1992 гг. для различных групп изделий (защищенных и не защищенных от действия наружного климата стационарных, переносных, передвижных наземных и судовых, транспортируемых, хранящихся), устанавливают климатические классы условий эксплуатации, их привязку к типам климатов по МЭК 721-2-1:1982, а также классы по другим видам воздействий (например, по механическим, по агрессивным средам, биологическим факторам).

Разработка этих стандартов МЭК означала появление самостоятельных стандартов требований к изделиям в зависимости от их условий эксплуатации, в то время как раньше в стандартах МЭК требования к изделиям устанавливали в виде набора значений параметров испытательных режимов по публикациям МЭК серии 68 без связи с условиями эксплуатации. В 1996-2002 гг. система стандартов МЭК 60721 была обновлена, однако несмотря на это, стандарты МЭК обладают рядом принципиальных недостатков, в связи с чем вся система этих стандартов должна быть изменена (см. п.4 данного приложения).

Эти недостатки являются одной из причин того, что указанные стандарты МЭК пока не использованы соответствующими техническими комитетами для введения в стандарты МЭК на группы изделий (из стандартов серии 721 не введен практически ни один).

Основными недостатками стандартов МЭК, содержащих классификацию условий эксплуатации в части климатических ВВФ (серия 721), являются:

— установление для каждого конкретного условия эксплуатации (определяемого климатом и местом размещения изделий) разных климатических классов изделий по каждому отдельно взятому климатическому параметру;

— нерациональное группирование климатов;

— отсутствие четких критериев для разграничения климатов;

— неудачный выбор некоторых нижних значений температуры, определяющих (особенно для территории СНГ) неподходящее климатическое районирование, а также ряда верхних значений температуры;

— отсутствие классификации климатов на морях и океанах;

— отсутствие показателей температуры и влажности воздуха, которые могут служить основой для показателей долговечности изделий.

Стандарты МЭК серии 721-3 пересматриваются.

По указанным в настоящем приложении причинам полная гармонизация ГОСТ 15150-69 со стандартами МЭК серии 721-3 в данное время невозможна.

(Измененная редакция, Изм. N 5).

3. Данные о соответствии нормальных верхних значений относительной влажности воздуха при испытаниях изделий (п.3.15 настоящего стандарта) приведены в табл.1.

Таблица 1

Нормальные значения при испытаниях изделий для других климатических ВВФ по ГОСТ 15150 полностью соответствуют МЭК 68-1.

4. О принципиальных недостатках стандартов МЭК серии 60721 и 60068

Реклама

В стандартах МЭК серии 60721 и 60068 имеется ряд принципиальных недостатков как в теоретической области (не учитываются серьезные физико-химические особенности действия ВВФ на техническую продукцию), так и в области построения системы стандартов и выборе значений конкретных показателей. С этим связан тот факт, что практически ни в одном НД и (или) ЭД на выпускаемую продукцию не встречается ссылка на класс ВВФ. В крайнем случае, имеется небольшое количество соответствующих параметров (обычно только значения температуры для климатических классов).

Как правило, также не имеется привязки жесткости испытаний к условиям эксплуатации продукции. Ниже приведено краткое описание основных недостатков стандартов МЭК серии 60721 и 60068.

4.1. Физико-химическая природа ряда основных ВВФ такова, что оценка их действия как одиночного ВВФ без учета одновременного действия некоторых других ВВФ не имеет смысла. Оценка действия относительной влажности воздуха для климатических классов не может быть проведена без рассмотрения одновременного действия температуры воздуха; оценка действия любого вида агрессивной газовой среды для классов химически агрессивных сред невозможна без рассмотрения одновременного воздействия относительной влажности и температуры среды.

Несколько примеров:

а) в таблицах параметров для каждого климатического класса приведены как для отдельного самостоятельного ВВФ значения относительной влажности воздуха 100% или 95% . По этим данным нельзя оценить ни воздействие этого ВВФ, ни базу для назначения режимов испытания. Действие этих значений влажности при температурах ниже минус 5 °С — минус 10 °С не оказывает сколько-нибудь существенного влияния ни на свойства полимерных (в том числе электроизоляционных) материалов, ни на коррозию металлов, так что отказ объекта по этим причинам может наступить через очень большой промежуток времени. Действие таких же значений относительной влажности для нормированного значения температуры воздуха 70 °С (как для самостоятельного вида ВВФ) для того же климатического класса ускоряет наступление отказа более чем в 500-1000 раз. При этом нигде не указано, что такого сочетания относительной влажности и температуры в природных условиях быть не может, но также не указано — какими они могут быть;

б) такая же, как для перечисления а), ситуация имеет место для класса газообразных химически агрессивных сред, так как значения концентрации химически агрессивных сред каждого вида приведены в стандарте МЭК как для отдельного самостоятельного ВВФ без какой-либо привязки к значениям одновременно воздействующих относительной влажности и температуры среды.

4.2. В стандартах МЭК серии 60721 не учитывается то обстоятельство, что для ВВФ различают по крайней мере два способа оценки их действия на объект: определение параметров объекта при крайних значениях диапазона эксплуатационных воздействий ВВФ (устойчивость объекта к ВВФ) и результат длительного воздействия определенных значений ВВФ на объект (стойкость объекта к ВВФ). При этом для некоторых ВВФ можно сравнительно легко отделить оценку устойчивости от оценки стойкости, например для воздействия температуры, вибрации, ударов. Для других ВВФ, вследствие их физико-химической природы, применять понятие устойчивости бессмысленно, можно применять только понятие стойкости (например, для воздействия относительной влажности воздуха совместно с температурой или для воздействия газообразной агрессивной среды определенной концентрации совместно с относительной влажностью и температурой среды). Таким образом, оценить действие ВВФ на объект без применения понятия стойкости невозможно.

4.3. Для сравнения различных условий эксплуатации и хранения в части стойкости объектов к ВВФ и для экспериментального определения фактической стойкости объектов к воздействию этих условий необходимо определение условного значения этих факторов или их сочетаний, которое можно принять как номинальные значения условий эксплуатации и как базу экспериментальной оценки срока службы объекта. Поэтому возникла необходимость введения понятия «эффективное значение ВВФ» как условное постоянное значение ВВФ, действие которого за определенный длительный период эквивалентно действию меняющихся во времени значений ВВФ, которые имеют место в реальных условиях хранения и эксплуатации. Это связано с тем, что в реальных условиях эксплуатации на объект действуют меняющиеся во времени значения ВВФ.

Например: для климатических ВВФ значения сочетания относительной влажности и температуры меняется в зависимости от времени суток, сезона, от погодных условий в данный конкретный день.

Для определения эффективных значений ВВФ для конкретного класса ВВФ необходимо проведение ряда исследований, в частности:

а) необходимо иметь данные длительного мониторинга фактических переменных значений ВВФ;

б) разработать математическую модель влияния рассматриваемого ВВФ на сроки службы и сохраняемости объектов;

в) на основе длительных исследований определить типизированные зависимости сроков службы и сохраняемости от интенсивности воздействия ВВФ или их сочетаний на крупные группы конкретных объектов.

Далее возникнет вопрос об экспериментально расчетном определении фактической стойкости объектов к сформулированным выше требованиям в части условий эксплуатации. В связи с длительными сроками службы такое определение соответствия реально можно проводить только ускоренными методами, как правило, при ужесточенных по сравнению с эффективными испытательными значениями ВВФ. Для этого на основании вышеуказанного перечисления в) определяют типизированные значения коэффициента ускорения испытаний. При этом для ряда ВВФ возникает возможность установить режимы ускоренных сокращенных испытаний, т.е. испытаний при одном значении (ужесточенным по сравнению с эффективным) ВВФ или сочетании ВВФ.

4.4. В действующих стандартах МЭК и ИСО (в частности, в стандартах МЭК серии 60721 и 60068) не имеется даже упоминания о проблемах, указанных в пп.4.1-4.3, и тем более нет стандартов, определяющих пути решения этих проблем, без чего невозможна научно обоснованная оценка действия ВВФ на объекты. Необходимые теоретические рассмотрения этих вопросов (первая группа стандартов), а также результаты определения значительного числа фактических показателей, установленных на основании многолетних исследований более 100 видов материалов, систем материалов и готовых изделий (вторая группа стандартов), приведены только в национальных стандартах России и межгосударственных стандартах стран СНГ, разработанных Техническим комитетом РФ по стандартизации N 341 «Внешние воздействия».

При этом предусмотрена возможность не использовать обобщенные результаты исследований, установленные в стандартах второй группы, а пользоваться для конкретной продукции результатами исследований этой конкретной продукции, проведенными на основе стандартов первой группы.

4.5. При построении системы стандартов МЭК по ВВФ основным принципом построения групп условий эксплуатации был принят принцип полной иерархичности. Этот принцип состоял в том, что каждый последующий класс ВВФ включал в себя предыдущий класс с прибавлением значений показателей ВВФ одновременно в большую и меньшую сторону. Этот принцип при его кажущейся рациональности оказался несостоятельным, так как не учитывал существование крупных географических регионов или укрупненных групп продукции, для которых требуется объединение значений ВВФ, присущих только этим регионам или группам. Ниже приведены некоторые примеры.

4.5.1. В МЭК 60721-2-1* (помимо отдельных видов климатов) установлены четыре укрупненные группы климата, полностью построенные по иерархическому принципу. При этом за основу принята группа климатов «Ограниченная», а именно — климат континентальной части Западной Европы без стран Скандинавии. В следующей группе «Средняя» добавляют к предыдущим значениям показателей нижнее значение температуры минус 33 °С вместо минус 20 °С. Эту группу невозможно применить даже для региона «Континентальная часть Западной Европы — Скандинавские страны», так как в последних нижнее значение температуры достигает минус 45 °С. Для России же нижнее значение температуры минус 33 °С делит территорию по абсолютно непонятному признаку, а также и территорию Канады.

________________

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — .

Для следующей группы климатов «Общая» установлено нижнее значение температуры — минус 50 °С (что для климата стран Скандинавии и умеренного климата России слишком низкое), а верхнее значение температуры установлено плюс 55 °С, которое не встречается ни в Западной Европе, ни в южной части России, ни в Канаде. При этом значение влажности воздуха установлено такое же, как для влажного тропического климата, что не встречается ни в России, ни в Восточной, ни в Западной Европе. Таким образом, группы «Средняя» и «Общая» нерационально применять для крупных регионов, границы которых совпадают с границами крупных государств или давно сложившихся групп государств. Эти группы климатов нерационально применять также вместо четвертой группы («Общемировая»), так как наборы климатических районов для этих групп образованы по случайным признакам.

4.5.2. Предпринятая попытка смягчить явные недостатки вышеуказанной группировки климатов при установлении климатических классов в разрабатываемых позднее стандартах МЭК 60721-3-3, МЭК 60721-3-4 и других стандартах этой серии не дала результатов, так как конкретные значения климатических факторов, установленных для этих климатических классов недостаточно точны, а совокупность значений для этих классов также страдает иерархичностью. Например, если требуется изготовить изделие для применения в холодном и умеренном климатах (по МЭК), то даже изделия, изготовленные по требованиям для самого легкого класса (3K8L), должны одновременно выдерживать и низкую температуру, и тропическую влажность, которых ни в холодном, ни в умеренном климате не бывает. С другой стороны, для тропических климатов установлены два отдельных класса, но не установлено единого тропического класса, пригодного как для сухого, так и для влажного тропического климатов. Таким образом, если в Индии и Пакистане решат изготавливать продукцию, пригодную для этих стран, то им придется выбирать группу 4K4, учитывая при этом воздействие экстремально холодного климата.

4.5.3. Значения климатических факторов для одних и тех же видов климатов по МЭК 60721-3-3, МЭК 60721-3-4 не согласованы между собой.

Например: для одинаковых видов климатов нижнее значение температуры для изделий, частично защищенных от климатических воздействий (МЭК 60721-3-3), установлены более жесткими, чем для тех же видов климата и для изделий, совершенно не защищенных от воздействия климата (МЭК 60721-3-4). Так для частично защищенных изделий для климата Западной Европы нижнее значение температуры установлено минус 25 °С, а для совершенно не защищенных — минус 20 °С (ЗK6 и 4K1 соответственно), то есть более мягкое значение; для районов с холодным климатом (по МЭК) для частично защищенных изделий нижнее значение температуры установлено минус 55 °С, а для совершенно незащищенных — минус 50 °С (3K8 и 4KЗ соответственно). То есть разница нижних температур для защищенных и незащищенных изделий всего минус 5 °С для одного и того же вида климата.

4.5.4. Для механических классов по указанным выше стандартам МЭК применена полностью иерархическая система показателей, причем для каждого класса одновременно нормировано воздействие синусоидальной и случайной вибрации и механических ударов; интенсивность каждого воздействия возрастает для каждого последующего класса. Эти классы для многих случаев практически невозможно применять.

Например: аппараты контроля и регулирования на крупных электростанциях часто устанавливают вблизи агрегатов турбин электрогенераторов. На эти аппараты действуют существенные синусоидальные вибрации, но практически отсутствуют механические удары. Согласно же требованиям для каждого класса такие аппараты должны проверяться не только на воздействие вибраций, но и на воздействие ударов.

4.6. В качестве нормы значения показателей для большинства классов (особенно климатических) установлены значения абсолютных максимумов и минимумов, встречающихся в природе, причем в большинстве случаев в одном наиболее экстремальном пункте крупного района.

Например, в качестве нижнего значения температуры для экстремально холодного климата принято значение минус 65 °С, которое встречалось в единственном пункте земного шара (кроме Антарктиды) — в Оймяконе, расположенном в центре Якутии, причем в течение всего нескольких часов. Устанавливать такое значение в качестве нормы для всех изделий бессмысленно.

4.7. В стандартах МЭК отсутствует классификация климатов на морях и океанах.

4.8. В стандартах МЭК отсутствуют научно-технически обоснованные критерии разграничения климатов, так что провести границы климатических районов невозможно.

4.9. Недостатки по пп.4.7 и 4.8 при точном применении стандарта МЭК иногда приводят к полнейшей бессмыслице:

а) согласно МЭК 60721-3-6, а также МЭК 60721-4-6 (с изменением А) для класса 6K7 появляются требования для эксплуатации электрооборудования на морских судах, предназначенных для плавания в районе с сухим тропическим климатом, показатели которого нормированы только для суши.

При этом рекомендуемые методы испытаний на воздействие влажности установлены более жесткими для сухого тропического климата, чем для влажного. Это произошло из-за того, что за основу для назначения режима на влажность принято экстремальное значение влажности, которое в сухом климате встречается более высоким, чем во влажном: один раз в 5-10 лет и в течение 5-6 ч, когда на раскаленный песок пустыни выпадает дождь. Это временное повышение влажности воздуха никак не влияет на изделие;

б) поскольку границы между умеренным и тропическим климатом проведены не по физико-техническим признакам, а по географической параллели (тропики Рака и Козерога), в небольшом государстве Израиль оказывается наличие умеренного климата (на небольшой территории) и два отдельных тропических. При точном применении этих стандартов МЭК для продукции, предназначенной для всей территории Израиля, придется учитывать как минимум температуру минус 50 °С;

в) см. п.5.3 настоящего стандарта.

4.10. Недостаточно удачным является принцип построения стандартов МЭК серии 60721, где за основу взяты крупные группы способов применения изделий, а не крупные группы ВВФ. При этом получается, что внутри каждого стандарта МЭК серии 60721-3 появляются требования по видам и значениям ВВФ, дублирующие требования других стандартов этой серии или незначительно отличающихся от них. Например, МЭК 60721-3-3 и МЭК 60721-3-4 отличаются только способом защиты от климатических воздействий, а требования по остальным ВВФ практически повторяют друг друга. Более удобным является принцип построения по группам ВВФ (например климатические, механические (динамические), воздействие химически агрессивных и других специальных сред).

4.11. Указанные в предыдущих пунктах принципиальные и частные недостатки повторяются в стандартах МЭК серии 60068. Несмотря на то что во многих стандартах МЭК указанной серии тщательно проработана методика приложения испытательных воздействий, отсутствие привязки этих методов к условиям эксплуатации и во многих случаях неправильный выбор длительности приложения испытательных воздействий существенно снижают ценность этих стандартов. Особенно эти недостатки выявляются для случаев по пп.4.1-4.3 и 4.6 настоящего приложения. Попытки частично исправить это положение в стандартах МЭК серии 60721-4 оказались недостаточными и неточными. Ниже приведены несколько примеров.

4.11.1. В части климатических воздействий эти недостатки наиболее сильно проявляются в вопросе по установлению режимов (в том числе при нормировании их длительности) для испытаний на воздействие влажности воздуха.

4.11.2. Для тех случаев, когда возможно разделение понятий устойчивости и стойкости (см. п.4.2 настоящего приложения) при испытаниях на соответствие этим требованиям, часто требуется применять различные испытательные нормы. Испытания на устойчивость проводятся, как правило, при верхних и нижних предельных значениях нормированного диапазона рабочих воздействий, а испытания на стойкость — в более узких диапазонах, если возможно, при эффективных значениях ВВФ. Однако в большинстве стандартах МЭК (особенно в части динамических воздействий) не приведены данные и режимы испытаний для проверки по этим двум показателям. Поэтому испытания на воздействие динамических ВВФ предусмотрены только как испытания на устойчивость, что совершенно недостаточно для оценки действия ВВФ на объекты.

4.11.3. В результате основным недостатком стандартов МЭК серии 60721-4 в этой области является то, что установленная длительность испытаний не увязана с длительностью воздействия рассматриваемых ВВФ в эксплуатации. Согласно нашим исследованиям приведенная в стандартах этой серии длительность испытаний на воздействие влажности пригодна только в том случае, если не позднее одного раза в месяц проводится техническое обслуживание объектов, связанное с их сушкой. Если такие способы эксплуатации изделий по каким-либо причинам неприемлемы, то при выбранных степенях жесткостей и способу приложения воздействия (испытания на воздействие влажности в постоянном режиме) режимы должны быть намного более продолжительными (например, до 56 сут, в случае если подсушка изделий не может проводиться в течение года). Существенное сокращение длительности таких испытаний могло бы быть достигнуто путем применения циклических методов воздействия, например, по МЭК 60068-2-30. Однако такой метод в стандартах МЭК серии 60721-4 не предусмотрен.

4.11.4. В стандартах МЭК серии 60068 отсутствует ряд необходимых методов испытаний, которые должны более подробно выявить некоторые свойства изделий, например составное испытание на воздействие смены температуры с применением в необходимой последовательности испытаний на воздействие влажности, низких температур и включение под нагрузку тепловыделяющих изделий с подвижными частями; такие испытания выявляют опасность заклинивания подвижных частей при изменении температуры и возможность существенного ухудшения свойств полимерных материалов вследствие замораживания капельно-жидкой влаги, проникающей в мелкие поры изделий.

4.12. Все указанные в предыдущих пунктах недостатки отсутствуют в комплексе взаимоувязанных основополагающих стандартов по вопросам стойкости технических изделий к внешним воздействующим факторам, разработанным Техническим комитетом РФ по стандартизации N 341 «Внешние воздействия».

В указанном выше комплексе стандартов приведены справочные данные о соответствии или различиях (главным образом преимуществах) каждого стандарта указанного комплекса по отношению к действующим стандартам МЭК (если таковые имеются); важнейшие из этих стандартов применяются в нашей стране и в ряде стран СНГ в течение 20-40 лет.

Пункт 4. (Введен дополнительно, Изм. N 5).

ПРИЛОЖЕНИЕ 12. (Введено дополнительно, Изм. N 4; Поправка).

ПРИЛОЖЕНИЕ 13
Справочное

Библиография

[1] Оржаховский М.Л. Общие закономерности влияния температуры и относительной влажности воздуха на влагостойкость электроизоляционных конструкций // Электротехника. — 1968. — N 1. — С.40-43

[2] Оржаховский М.Л. Закономерности влияния температуры и концентрации агрессивной среды на долговечность полимерных материалов // Пластические массы. — 1966. — N 5. — С.60-65

[3] Оржаховский М.Л., Пинзур М.С., Цингарелли Е.П., Клинов И.Я. Общие закономерности влияния температуры, влажности и концентрации агрессивной газовой среды на долговечность материалов и изделий // Тез. Докл. Пермской конференции по защите металлов. — Пермь, 1972. — С.14-16

[4] ГОСТ 21126-75* ЕСЗКС. Методы ускоренных испытаний на долговечность и сохраняемость в агрессивных средах. Общие положения (отменен)

________________

* На территории Российской Федерации документ не действует. Действуют ГОСТ 9.083-78, ГОСТ 9.707-81. — .

[5] Гойхман Б.Д., Смехунова Т.П. Об эквивалентной температуре неизотермических процессов // Физико-химическая механика материалов. — 1977. — N 1. — С.92

[6] Цингарелли Е.П., Оржаховский М.Л. Сравнение температурных и концентрационных зависимостей сроков службы лакокрасочных покрытий в агрессивных газах и жидкостях // Лакокрасочные материалы и их применение. — 1977. — N 4. — С.40-42

[7] Оржаховский М.Л. О выборе режимов испытаний электротехнических изделий на воздействие влажности воздуха // Электротехника. — 1985. — N 2. — С.39-41

[8] Оржаховский М.Л. Влияние нагрева изделия на его долговечность в агрессивных газовых средах // Защита металлов. — Т.XVIII. — 1982. — N 1. — С.53-57

[9] Баев В.А., Маслов В.В., Оржаховский М.Л. Обоснование режима испытаний на влагостойкость изделий, предназначенных для эксплуатации в тропических условиях // Вестник электропромышленности. — 1959. — N 9. — С.72

[10] ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей

[11] ГОСТ 24482-80 Макроклиматические районы земного шара с тропическим климатом. Районирование и статистические параметры климатических факторов для технических целей

[12] ГОСТ 25870-83 Макроклиматические районы земного шара с холодным и умеренным климатом. Районирование и статистические параметры климатических факторов для технических целей

[13] Лебедев А.Н., Лашкова В.Н. Параметры тропического климата для технических целей. — М.: Гидрометеоиздат, 1973

[14] Баев В.А., Оржаховский М.Л., Маслов В.В. Условия работы электрооборудования тропического исполнения по температуре окружающей среды // Вестник электропромышленности. — 1962. — N 7

[15] Цингарелли Е.П., Оржаховский М.Л. Ускоренный метод испытаний лакокрасочных покрытий в агрессивных газовых средах // Взрывобезопасное оборудование. — 1974. — Вып.10

[16] Берукштис Г.К., Кларк Г.Б. Коррозионная устойчивость металлов и металлических покрытий в атмосферных условиях. — М.: Наука, 1971

[17] Оржаховский М.Л., Преслер К.X. Влияние влажности и температуры окружающего воздуха на срок сохраняемости изделий в герметичной полиэтиленовой упаковке // Сборник материалов симпозиума международной выставки «Электро-92», Пр.742. — М.: ИКИ АН СССР, 1992

[18] Предложения Британского комитета МЭК по непрерывному ускоренному испытанию на влажное тепло предпочтительно для герметизированных элементов. Документ МЭК 50В (Соединенное Королевство) 261, апрель 1990 г., приложение А

[19] Маслов В.В., Оржаховский М.Л. Изготовление машиностроительного оборудования для стран с тропическим климатом. — М.: Машиностроение, 1964

[20] Розенфельд И.Л. Коррозия и защита металлов. — М.: Металлургия, 1970

[21] Оржаховский М.Л. Методы ускоренных испытаний электротехнических и других изделий на стойкость к воздействию влажности воздуха // Сборник материалов симпозиума международной выставки «Электро-92», Пр.742. — М.: ИКИ АН СССР, 1992

[22] Оржаховский М.Л. Действие влажности воздуха на технические изделия и соответствующие критерии для нормирования крупномасштабного районирования земного шара с техническими целями и для испытаний на влагостойкость // Сборник материалов симпозиума международной выставки «Электро-92», Пр.742. — М.: ИКИ АН СССР, 1992

[23] МЭК 721-2-1:1982. Классификация внешних условий. Часть 2. Природные внешние условия. Температура и влажность

[24] МЭК 721-3-1:1987 Классификация внешних условий. Часть 3. Классификация групп внешних параметров и их жесткостей. Хранение

[25] МЭК 721-3-2:1985. Классификация внешних условий. Часть 3. Классификация групп внешних параметров и их жесткостей. Транспортирование

[26] МЭК 721-3-3:1994. Классификация внешних условий. Часть 3. Классификация групп внешних параметров и их жесткостей. Стационарное применение в местах, защищенных от погодных условий

[27] МЭК 721-3-4:1994. Классификация внешних условий. Часть 3. Классификация групп внешних параметров и их жесткостей. Стационарное применение в местах, не защищенных от погодных условий

[28] МЭК 721-3-5:1985. Классификация внешних условий. Часть 3. Классификация групп внешних параметров и их жесткостей. Установка на наземных транспортных средствах

[29] МЭК 721-3-6:1987. Классификация внешних условий. Часть 3. Классификация групп внешних параметров и их жесткостей. Внешние условия на судах

[30] МЭК 721-3-7:1987. Классификация внешних условий. Часть 3. Классификация групп внешних параметров и их жесткостей. Нестационарное применение и переноска

[31] МЭК 68-1:1988. Испытания на внешние воздействия. Общие положения и руководство

ПРИЛОЖЕНИЕ 13. (Введено дополнительно, Изм. N 4).

ПРИЛОЖЕНИЕ 14
Обязательное

Порядок введения в действие Изменения N 5 ГОСТ 15150-69

Дата введения в действие настоящего изменения с учетом введения в действие комплекса стандартов по вопросам стойкости технических изделий к внешним воздействующим факторам и аспектам безопасности, определяемых указанным комплексом, устанавливается:

1) для вновь разрабатываемых стандартов и изделий, а также модернизируемых изделий — с 01.01.2013;

2) для ранее разработанных стандартов и изделий изменение вводится в течение двух лет после даты введения».

ПРИЛОЖЕНИЕ 14. (Введено дополнительно, Изм. N 5).

ПРИЛОЖЕНИЕ 15
Справочное

Содержание

ПРИЛОЖЕНИЕ 15. (Введено дополнительно, Изм. N 5).

Расчеты по климатике можно заказать по ссылке: https://techdocexpert.ru/raschet-na-prochnost/

Расчеты по ГОСТ 15150: https://techdocexpert.ru/raschet-na-prochnost/

База ТУ по ГОСТ Р 1.3-2018 Стандартизация в Российской Федерации. Технические условия на продукцию. Общие требования к содержанию, оформлению, обозначению и обновлению

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

 Стандартизация в Российской Федерации

 ТЕХНИЧЕСКИЕ УСЛОВИЯ НА ПРОДУКЦИЮ

 Общие требования к содержанию, оформлению, обозначению и обновлению

 Standardization in Russian Federation. Specifications for products. General requirements for content, presentation, indication and update

ОКС 01.120

Дата введения 2019-07-01

 Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАНДАРТИНФОРМ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 012 «Методология стандартизации»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2018 г. N 1084-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ. Май 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок-в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

 Введение

Большая часть отечественной продукции (не менее 85%) выпускается по техническим условиям (ТУ), устанавливающим требования к качеству и безопасности конкретной продукции.

Согласно Федеральному закону «О стандартизации в Российской Федерации» от 29 июня 2015 г. N 162-ФЗ (ст.21, ч.2) технические условия разрабатывают с учетом соответствующих документов национальной системы стандартизации.

В настоящее время установлены требования к ТУ на изделия машиностроения и приборостроения согласно ГОСТ 2.114-2016, на пищевую продукцию — по ГОСТ Р 51740-2016, на продукцию черной металлургии — по ГОСТ Р 58093-2018. На другие виды промышленной продукции, в том числе на материалы, вещества, обувь, одежду, текстильную продукцию и т.п., требования ТУ не регламентированы, в результате чего разрабатываемые ТУ существенно отличаются по форме, содержанию и обозначению.

Учитывая, что в реализации требований ТУ участвуют организации, обеспечивающие изготовление, применение, транспортирование, хранение и утилизацию продукции, и ссылки на ТУ приведены в конструкторских, технологических, товаросопроводительных и других документах, необходимо обеспечить унификацию ТУ на различные виды продукции по содержанию, оформлению, обозначению и обновлению.

      1 Область применения

Настоящий стандарт устанавливает общие требования к содержанию, оформлению, обозначению и обновлению технических условий на продукцию, выпускаемую отечественными изготовителями, которые являются документом по стандартизации [1].

При разработке технических условий на изделия машиностроения и приборостроения применяются ГОСТ 2.114-2016 и другие стандарты Единой системы конструкторской документации.

При разработке технических условий на пищевую продукцию применяется ГОСТ Р 51740, при разработке технических условий на продукцию черной металлургии — ГОСТ Р 58093. Указанные стандарты могут быть приведены в соответствие требованиям настоящего стандарта при их пересмотре.

На основе настоящего стандарта могут быть разработаны стандарты, учитывающие особенности технических условий на продукцию различных отраслей с учетом ее специфики, в том числе на материалы, вещества, обувь, одежду, текстильную продукцию и т.п.

Стандарт не распространяется на действующие технические условия, которые утверждены до введения его в действие.

Действующие технические условия могут быть приведены в соответствие требованиям настоящего стандарта в случае их пересмотра.

Общие правила разработки, утверждения, обновления и отмены технических условий на продукцию по государственному оборонному заказу и продукцию, сведения о которой являются государственной тайной, устанавливаются Правительством Российской Федерации и настоящим стандартом не рассматриваются.

      2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 1.1 Межгосударственная система стандартизации. Термины и определения

ГОСТ 1.5-2001 Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению

ГОСТ 2.114 Единая система конструкторской документации. Технические условия

ГОСТ 2.051 Единая система конструкторской документации. Электронные документы

ГОСТ 8.417 Государственная система обеспечения единства измерений. Единицы величин

ГОСТ 8.579 Государственная система обеспечения единства измерений. Требования к количеству фасованных товаров в упаковках любого вида при их производстве, расфасовке, продаже и импорте

ГОСТ 14192 Маркировка грузов

ГОСТ Р 1.6 Стандартизация в Российской Федерации. Проекты стандартов. Правила организации и проведения экспертизы

ГОСТ Р 1.18 Стандартизация в Российской Федерации. Реестр технических условий. Правила формирования, ведения и получения информации

ГОСТ Р 51740 Технические условия на пищевую продукцию. Общие требования к разработке и оформлению

ГОСТ Р 58093 Технические условия на продукцию черной металлургии. Общие правила разработки, утверждения, обновления и отмены

ОК (МК(ИСО/ИНФКО МКС 001-96)) 001 Общероссийский классификатор стандартов (ОКС)

ОК 005 Общероссийский классификатор продукции (ОКП)

ОК 007 Общероссийский классификатор предприятий и организаций (ОКПО)

ОК 034 (КПЕС 2008) Общероссийский классификатор продукции по видам экономической деятельности (ОКПД 2)

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

      3 Термины, определения и сокращения

3.1 В настоящем стандарте применены термины по ГОСТ 1.1, а также следующие термины с соответствующими определениями:

3.1.1

3.1.2 конкретная продукция: Продукция определенной марки, типа, исполнения, артикула и т.п., имеющая отличительные свойства (характеристики).

3.1.3 технические условия: Документ по стандартизации, утверждаемый разработчиком, в котором установлены требования к качеству и безопасности конкретной продукции (марок, типов, моделей, артикулов и т.п.) или к группе конкретной однородной продукции, необходимые и достаточные для ее идентификации, контроля качества и безопасности при изготовлении, транспортировании, хранении, применении.

3.1.4 обозначение ТУ: Определенный набор знаков, обеспечивающий идентификацию ТУ.

3.1.5 организация — держатель подлинников: Организация, осуществляющая хранение, учет подлинников документов и имеющая право вносить в них изменения, а также поставлять (передавать) копии и/или дубликаты своим абонентам.

3.1.6 каталожный лист продукции: Информационный документ, содержащий единый набор реквизитов, позволяющий получить сведения о наименовании и обозначении конкретной продукции, об изготовителе, о документе на конкретную продукцию, в соответствии с требованиями которого выпускают и поставляют продукцию, о держателе подлинника указанного документа, а также об основных потребительских характеристиках этой продукции.

3.2 В настоящем стандарте применены следующие сокращения:

ЕАЭС — Евразийский экономический союз;

ИТУ — изменение технических условий;

КЛП — каталожный лист продукции;

ТУ — технические условия;

ОКП — Общероссийский классификатор продукции;

ОКПО — Общероссийский классификатор предприятий и организаций;

ОКПД 2 — Общероссийский классификатор продукции по видам экономической деятельности;

ОКС — Общероссийский классификатор стандартов;

региональный ЦСМ — государственный региональный центр стандартизации, метрологии и испытаний.

      4 Основные положения

4.1 ТУ должны содержать требования к продукции, включая назначение и область применения, потребительские характеристики, требования к качеству и безопасности для человека и окружающей среды, правила приемки и методы контроля, а также правила ее применения, транспортирования, хранения и утилизации.

4.2 ТУ разрабатывают в следующих случаях:

— при отсутствии национального стандарта Российской Федерации или межгосударственного стандарта (далее — стандарт), общих технических условий или технических условий;

— при наличии национального или межгосударственного стандарта общих технических условий (технических условий), когда изготовителю необходимо уточнить или дополнить установленные в них требования к конкретной продукции.

4.3 При отсутствии стандартов общих технических условий или технических условий на конкретную продукцию в ТУ должны быть регламентированы требования, установленные в национальных стандартах на правила приемки, методы контроля, маркировку, упаковку, транспортирование, хранение и утилизацию, распространяющиеся на конкретную продукцию.

4.4 При наличии стандартов общих технических условий или технических условий требования ТУ к конкретной продукции не должны быть ниже (хуже) требований, установленных стандартами.

4.5 Требования, установленные в ТУ, должны соответствовать требованиям законов Российской Федерации, технических регламентов и национальных стандартов. Если все требования стандарта распространяются на продукцию ТУ, то содержание стандарта в тексте ТУ не дублируют, а приводят ссылку на обозначение стандарта без указания года его утверждения. Если в ТУ использованы отдельные требования стандарта, ссылка на его обозначение должна быть дополнена в тексте ТУ конкретными требованиями.

4.6 ТУ могут устанавливать требования к качеству и безопасности однотипной продукции, имеющей общую область применения и одинаковую номенклатуру характеристик.

4.7 Не допускается разрабатывать одни ТУ на разнородную продукцию одного изготовителя, имеющую разные области применения, характеризуемую различным набором показателей и относящуюся к разным классификационным группировкам действующего общероссийского классификатора продукции.

4.8 Требования к конкретной продукции, установленные в утвержденных ТУ, являются обязательными для юридических и физических лиц, осуществляющих деятельность по ее изготовлению, применению, транспортированию, хранению и утилизации.

4.9 При декларировании соответствия ТУ могут быть использованы в качестве доказательных материалов для подтверждения соответствия продукции требованиям технических регламентов и стандартов.

4.10 ТУ подлежат обновлению, если их содержание противоречит законодательству, техническим регламентам или стандартам.

4.11 Обновление ТУ может быть обусловлено изменившимися требованиями к качеству и безопасности конкретной продукции со стороны заинтересованных юридических и физических лиц или решением держателя подлинника ТУ. Обновление ТУ осуществляет держатель подлинника путем их пересмотра или внесения изменений.

4.12 Пересмотр ТУ осуществляет держатель подлинника путем разработки новых ТУ взамен действующих в том случае, если их содержание обновляется настолько, что это может изменить результаты идентификации, включая область применения, назначение, основные потребительские характеристики, а также при большом количестве изменений ТУ, затрудняющих их использование.

4.13 Внесение изменений в ТУ осуществляет держатель подлинника в том случае, когда изменяются отдельные требования, не оказывающие существенного влияния на назначение и область применения конкретной продукции, ее совместимость и взаимозаменяемость.

4.14 Действие ТУ отменяет держатель подлинника в установленном им порядке.

4.15 Учет и хранение оригиналов, подлинников, утвержденных ТУ и изменений к ТУ, включая учет копий, переданных заинтересованным юридическим и физическим лицам, осуществляет держатель подлинника ТУ в установленном им порядке.

4.16 Информация об изменениях, пересмотре и отмене ТУ должна быть доведена до заинтересованных потребителей [держателей учтенных копий (пользователей) ТУ].

4.17 Передачу ТУ заинтересованным юридическим и физическим лицам, доведение до них изменений к ТУ, а также их информирование об отмене или замене ТУ осуществляет держатель подлинника на основе договоренности с держателями учтенных копий (пользователей) ТУ.

      5 Правила построения и изложения ТУ

      5.1 Состав разделов ТУ

ТУ должны содержать разделы, расположенные, как правило, в следующей последовательности:

— назначение и область применения (вводная часть);

— потребительские характеристики (технические требования);

— требования безопасности;

— требования охраны окружающей среды;

— требования к маркировке;

— требования к упаковке;

— правила приемки;

— методы контроля;

— требования к транспортированию и хранению;

— указания по применению;

— требования к утилизации;

— гарантии изготовителя.

Состав разделов и их содержание определяет разработчик или заказчик ТУ. В зависимости от вида и назначения продукции ТУ могут быть дополнены такими разделами, как «Комплектность», «Требования к составу», «Требования к сырью, материалам и покупной продукции». Отдельные разделы могут не включаться в ТУ или могут быть объединены в один.

      5.2 Назначение и область применения (вводная часть)

5.2.1 Раздел должен начинаться со слов: «Настоящие технические условия распространяются на …(наименование и обозначение (при наличии) продукции), предназначенной для …» (выполнения конкретных функций в определенных условиях).

Примеры

1 Настоящие технические условия распространяются на масло моторное марки М14-ДМ, предназначенное для высокофорсированных дизелей с турбонаддувом, работающих в тяжелых условиях в местах с жарким продолжительным летом.

2 Настоящие технические условия распространяются на затяжки шахтные ребристые типа ЗШР-08-02-50, предназначенные для межрамных ограждений блоков и кровли горизонтальных и наклонных выработок угольных шахт.

5.2.2 Если ТУ распространяются на группу конкретной однородной продукции, в разделе указывают номенклатуру (ассортимент, исполнения) конкретных типов, марок, моделей, артикулов продукции.

5.2.3 В конце раздела следует приводить пример записи продукции при заказе и в других документах.

Примеры

1 Оливин синтетический по ТУ 1515-006-52967881-2015.

2 Пеногасители по ТУ 2226-023-51375167-2015.

5.2.4 Если в продукции использованы изобретения, то в конце раздела приводят сведения об использованных изобретениях.

5.2.5 В разделе может быть представлена другая информация о документе, которая необходима потребителю, например экспертное заключение, согласование с контрольно-надзорными органами и др.

      5.3 Потребительские характеристики продукции (технические требования)

5.3.1 В разделе должны быть приведены характеристики, необходимые потребителю для определения качества и безопасности продукции при ее применении.

Примечание — Содержание потребительских характеристик продукции (технические требования) должно быть установлено в стандартах, регламентирующих требования к построению и изложению ТУ на группы однородной продукции.

5.3.2 Раздел должен начинаться словами: «(наименование продукции) должен (на, но) соответствовать требованиям настоящих технических условий и комплекта технической документации».

5.3.3 При наличии стандартов, устанавливающих общие технические условия (технические условия) или технические требования, в разделе рекомендуется приводить ссылку на эти стандарты.

5.3.4 Характеристики продукции устанавливают применительно к условиям и режимам применения.

      5.4 Требования безопасности

5.4.1 В разделе должны быть установлены требования по обеспечению безопасности при транспортировании, хранении и применении продукции в течение срока службы (годности), включая требования:

— безопасности при обслуживании продукции, в том числе требования безопасности при ошибочных действиях обслуживающего персонала и самопроизвольном нарушении функционирования;

— к защитным средствам и мероприятиям обеспечения безопасности;

— к нанесению сигнальных цветов и знаков безопасности;

— по удалению, снижению, локализации опасных и вредных производственных факторов в местах их образования.

5.4.2 Требования безопасности должны соответствовать действующим техническим регламентам.

5.4.3 Наряду с требованиями технических регламентов по безопасности групп однородной продукции необходимо учитывать в ТУ требования, установленные в стандартах, распространяющихся на продукцию, на которую разрабатываются ТУ.

Примеры

1 ГОСТ Р ИСО 14624-1-2010 Системы космические. Безопасность и совместимость материалов. Часть 1. Определение воспламеняемости материалов в направлении вверх.

2 ГОСТ Р 57149-2016 Аспекты безопасности. Руководящие указания по включению их в стандарты.

3 ГОСТ Р 51270-99 Изделия пиротехнические. Общие требования безопасности.

5.4.4 В разделе следует приводить класс опасности, допустимые уровни опасных и вредных производственных факторов, характер действия продукции на организм человека, сведения о способности продукции к образованию токсичных и пожаро- и взрывоопасных соединений в воздушной среде и сточных водах при наличии других видов продукции или факторов, сведения о пожаро- и взрывоопасных свойствах продукции, мерах по предупреждению ее самовозгорания и/или взрыва, способы обезвреживания и захоронения продукции с выраженными токсичными и пожаро- и взрывоопасными свойствами.

5.4.5 В ТУ не следует устанавливать требования по обеспечению безопасности при изготовлении продукции. Эти требования должны быть установлены в технологических документах и могут быть оформлены в виде стандарта организации.

      5.5 Требования охраны окружающей среды

5.5.1 В разделе должны быть установлены требования, необходимые для предупреждения нанесения вреда окружающей природной среде при эксплуатации и (или) применении продукции, включая испытания, транспортирование, хранение и утилизацию.

Требования охраны окружающей среды должны соответствовать требованиям действующих в Российской Федерации технических регламентов, а также учитывать требования по охране окружающей среды, установленные в стандартах, распространяющихся на продукцию, в отношении которой разрабатываются данные ТУ.

5.5.2 В раздел следует включать показатели и нормы, определяющие требования:

— по допустимым (по уровню и времени) химическим, механическим, радиационным, электромагнитным, термическим и биологическим воздействиям на окружающую среду;

— по устойчивости загрязняющих ядовитых веществ в объектах окружающей среды (водной среде, атмосферном воздухе, почве, недрах, моносфере и т.д.).

5.5.3 Требования по охране окружающей среды в процессе изготовления продукции должны быть установлены в технологических документах.

      5.6 Требования к маркировке

5.6.1 Маркировку следует наносить на продукцию с целью доведения информации до потребителя и ее идентификации при заказе, поставке, транспортировании, хранении, применении и утилизации.

5.6.2 В разделе ТУ «Требования к маркировке» устанавливают:

— место нанесения маркировки;

— способ нанесения маркировки;

— содержание маркировки;

— информацию о языках, на которых должна быть изложена маркировка.

5.6.3 Маркировка продукции должна быть понятной, легко читаемой, достоверной и не вводить потребителей (приобретателей) в заблуждение, при этом надписи, знаки, символы должны быть контрастными фону, на который нанесена маркировка. Способ нанесения маркировки должен обеспечивать ее сохранность в течение всего срока службы или срока годности продукции при соблюдении установленных изготовителем условий хранения.

5.6.4 Место нанесения маркировки на продукцию должно обеспечивать возможность ее сохранности и прочтения в течение всего времени применения. Маркировку можно наносить непосредственно на продукцию, упаковку, этикетку, ярлык или лист-вкладыш и др. Маркировка может быть нанесена различными способами, включая типографскую печать, штемпелевание, продавливание, гравировку и др.

5.6.5 Содержание маркировки должно обеспечивать идентификацию продукции и включать в себя:

— наименование продукции;

— условное обозначение продукции;

— наименование, юридический адрес и контактные данные изготовителя;

— обозначение документа на поставку;

— массу нетто, основные размеры, объем или количество единиц продукции;

— дату изготовления;

— срок годности (службы или реализации);

— условия хранения;

— товарный знак (при наличии);

— знаки безопасности (при необходимости);

— знак подтверждения соответствия (при необходимости);

— знак обращения продукции на рынке государств — членов ЕАЭС (при необходимости).

5.6.6 Для многокомпонентной продукции следует указывать состав в виде перечня компонентов.

5.6.7 При разработке ТУ следует учитывать требования стандартов к маркировке соответствующей продукции.

Примеры

1 ГОСТ ISO 3758-2014 Изделия текстильные. Маркировка символами по уходу.

2 ГОСТ Р 53917-2010 Обувь. Маркировка.

      5.7 Требования к упаковке

5.7.1 В разделе устанавливают требования к упаковочным материалам и способам упаковывания, обеспечивающим сохранность количества, качества и безопасность готовой продукции при транспортировании, хранении и реализации.

5.7.2 В разделе должны быть установлены требования:

— к потребительской упаковке и упаковочным материалам;

— к вспомогательным материалам, применяемым при упаковывании;

— к подготовке продукции к упаковыванию с указанием применяемых средств;

— к способу упаковывания (под вакуумом, герметичная укупорка, герметичная упаковка);

— к количеству фасованной продукции в упаковках любого вида;

— к транспортной упаковке, в том числе многооборотной;

— к порядку размещения, объему и способу укладывания продукции в транспортную упаковку;

— к перечню документов, вкладываемых в упаковку при упаковывании, и способу их упаковывания (при необходимости).

5.7.3 При установлении требований к потребительской и транспортной упаковке и материалам, используемым для их изготовления, необходимо указывать, в соответствии с каким документом они изготовлены.

5.7.4 При разработке раздела необходимо учитывать требования технического регламента [3], а также рекомендуется учитывать требования стандартов к упаковке соответствующих групп однородной продукции.

Примеры

1 ГОСТ 32530-2013 Стекло и изделия из него. Маркировка, упаковка, транспортирование, хранение.

2 ГОСТ Р 53399-2009 Шерсть немытая классированная. Упаковка, маркировка, транспортирование и хранение.

      5.8 Правила приемки

5.8.1 При установлении в разделе правил приемки учитывают, что изготовитель проводит приемку продукции с целью удостоверения соответствия качества и безопасности изготовленной продукции требованиям, указанным в ТУ, а потребитель — с целью удостоверения соответствия качества и безопасности поставленной продукции.

5.8.2 В разделе необходимо указывать порядок контроля продукции, порядок и условия предъявления и приемки продукции органами технического контроля изготовителя и потребителем (заказчиком), порядок и условия забракования продукции, размер предъявляемых партий, необходимость и время выдержки продукции до начала приемки, сопроводительную предъявительскую документацию, а также порядок оформления результатов приемки.

5.8.3 В разделе следует устанавливать программы и методики испытаний (например, приемосдаточных, периодических, типовых, на надежность), а также следует указывать порядок использования (хранения) продукции, прошедшей испытания, необходимость отбора и хранения образцов (проб) для повторного (дополнительного) испытания и т.п.

5.8.4 Для каждого вида испытаний следует устанавливать периодичность их проведения, количество контролируемых образцов, порядок их отбора, перечень контролируемых параметров, норм, требований, характеристик и последовательность, в которой будет осуществлен контроль. Возможность изменения последовательности проведения контроля при необходимости оговаривается особо.

5.8.5 При использовании выборочного контроля продукции устанавливают план контроля, приводят объем выборок (для штучной продукции) или объем проб (для нештучной продукции) и их зависимость от объема партии, приводят методы отбора образцов (проб), критерии и приемочный уровень дефектности, а также устанавливают порядок утилизации забракованной партии или бракованной продукции.

В разделе приводят порядок оформления результатов приемки, а при необходимости также место простановки штампа (клейма, пломбы), подтверждающего приемку продукции.

5.8.6 При разработке раздела ТУ на правила приемки конкретной продукции рекомендуется учитывать требования стандартов, устанавливающих правила приемки на соответствующую группу однородной продукции.

Примеры

1 ГОСТ 30301-95 Изделия асбестоцементные. Правила приемки.

2 ГОСТ 32529-2013 Стекло и изделия из него. Правила приемки.

3 ГОСТ 29188.0-2014 Продукция парфюмерно-косметическая. Правила приемки, отбор проб, методы органолептических испытаний.

      5.9 Методы контроля

5.9.1 В разделе необходимо устанавливать программы, методы и режимы контроля (испытаний, измерений, анализа) параметров, норм, требований и характеристик продукции, необходимость контроля которой предусмотрена в разделе «Правила приемки».

В разделе должны быть предусмотрены требования к метрологическому обеспечению испытаний, предусматривающие установление требований:

— к показателям точности измерений параметров и характеристик продукции и условий, при которых эти характеристики должны быть обеспечены;

— методикам (методам) измерений;

— средствам измерений и стандартным образцам;

— испытательному оборудованию;

— вспомогательным устройствам, применяемым при измерениях.

5.9.2 Программы и методы контроля (испытаний, измерений, определений, анализа) должны быть объективными, четко сформулированными, точными и обеспечивать последовательные и воспроизводимые результаты.

5.9.3 Программы, методы и условия контроля (испытаний, измерений, определений, анализа) должны быть максимально приближены к условиям использования продукции.

Требования, устанавливаемые для режима испытаний, должны обеспечивать заданные эксплуатационные показатели качества продукции с учетом погрешности методов измерения.

5.9.4 Допускается устанавливать несколько эквивалентных программ и методов контроля параметров и свойств продукции.

Если в ТУ предусмотрено установление нескольких эквивалентных программ и методов контроля параметров и свойств продукции, то для разрешения спорного(ой) случая (ситуации) должны быть определены арбитражная программа и метод контроля из числа эквивалентных.

5.9.5 Если на метод контроля (испытаний, определений, измерений, анализа) распространены стандарт или методические указания с указанным методом контроля, то рекомендуется использовать ссылку на этот документ. Если в нем изложено несколько методов, то при ссылке на него после обозначения указывают в скобках номер раздела (подраздела), в котором изложен наиболее приемлемый метод.Если на метод контроля отсутствует национальный или межгосударственный стандарт, требования к методам контроля (испытаний, анализов, определений) устанавливают в ТУ.

Примечание — При выборе метода испытаний предпочтение рекомендуется отдавать стандартам, включенным в перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований соответствующего технического регламента.

5.9.6 Для каждой программы или метода контроля (испытаний, измерений, определений, анализа), в зависимости от специфики проведения, должны быть определены:

— методы отбора проб (образцов);

— оборудование, материалы и реактивы и др.;

— подготовка к контролю (испытанию, измерению, определению, анализу);

— проведение контроля (испытания, измерения, определения, анализа);

— обработка результатов.

5.9.7 При изложении методов отбора проб (образцов) следует указывать место, способ отбора и количество проб (образцов). Если необходима средняя проба, то указывают методы ее отбора.

5.9.8 При изложении требований к оборудованию, материалам и реактивам следует приводить перечень применяемых средств контроля (оборудования, установок, приборов, приспособлений, инструмента и др.) с указанием их основных технических характеристик, средств измерений и норм их погрешности, а также перечень стандартных образцов, веществ, материалов, реактивов и растворов, используемых при испытаниях.

5.9.9 При необходимости однозначного определения конкретного вида или конкретной марки средства контроля материала или реактива должно быть приведено их условное обозначение и указаны документы, по которым должна быть осуществлена их поставка.

5.9.10 При установлении требований к средствам контроля (измерений), аппаратуре, материалам, реактивам, растворам, посуде и вспомогательным устройствам приводят перечень необходимого испытательного оборудования (испытательных установок, приборов, аппаратуры, приспособлений, инструмента и др.) и стандартных образцов, веществ, материалов, реактивов и растворов.

При необходимости конкретизации требований к испытательному оборудованию (испытательным установкам, приборам, аппаратуре, приспособлениям, инструменту и др.) и/или материалам (реактивам, растворам) приводят условные обозначения их марок, типов, исполнений и т.п., указывают класс точности, диапазон измерений или другие конкретные параметры и однозначные характеристики, соблюдение которых необходимо для обеспечения требуемой точности и сопоставимости результатов контроля (испытаний, измерений, определений, анализа).

При необходимости применения испытательного оборудования (испытательных установок, приборов, аппаратуры, приспособлений, инструмента и др.), материалов (реактивов, растворов) в тексте ТУ или в приложении к ним приводят основные технические характеристики этого оборудования (материалов, реактивов) с указанием диапазона измерений, систематической погрешности и других характеристик, необходимых для обеспечения контроля с требуемой точностью, в том числе различные структурные и функциональные схемы и чертежи, технические описания материалов или рецептуры реактивов, а при необходимости также требования к приготовлению реактивов.

Отсутствие такого указания означает, что все методы, изложенные в этом документе, являются одинаково приемлемыми.

5.9.11 При изложении порядка подготовки к проведению испытаний продукции (анализу ее свойств) устанавливают требования к подготовительным операциям, в том числе место и способ отбора образцов (проб), их количество, объем или массу, а при необходимости — условия хранения и/или транспортирования, порядок учета.

При необходимости приводят схемы расположения или соединения приборов, аппаратов или иного оборудования, используемого для проведения данных испытаний, определений или анализа.

5.9.12 При изложении требований к порядку проведения контроля (испытаний, измерений, анализа, определений) устанавливают условия контроля с допустимыми пределами их значений, указывают последовательность проводимых операций (если эта последовательность влияет на результаты контроля), приводят подробное описание отдельных операций.

5.9.13 При изложении правил обработки результатов контроля приводят расчетные формулы.

5.9.14 При изложении требований к оформлению результатов контроля устанавливают требования к содержанию и последовательности изложения записей, включаемых в журналы контроля и/или протоколы испытаний.

5.9.15 При изложении требований к точности метода контроля (измерений) указывают допустимую погрешность метода, точность вычислений и степень округления данных с учетом требований МИ 1317 [5].

5.9.16 Требования безопасности к методу контроля устанавливают, если при его применении существует реальная и потенциальная опасность для жизни и здоровья персонала, возможность нанесения материального ущерба и/или ущерба окружающей среде.

5.9.17 В обоснованных случаях в ТУ может быть установлено два и более методов контроля (испытаний, анализа, измерений, определений) одного показателя, в том числе путем ссылки на стандарты или другие документы. При этом указывают, что эти методы обеспечивают (гарантируют) сопоставимость результатов испытаний (анализа, определений), полученных при использовании данных методов. Если методы контроля одного показателя, установленные в стандарте, не являются полностью взаимозаменяемыми, то приводят характеристику их различий и/или особенностей каждого из них. При этом указывают, какой из методов контроля следует использовать в качестве основного метода.

Если для различных методов контроля содержание отдельных требований совпадает, то полное изложение всех требований приводят только для первого метода, а при изложении остальных методов приводят ссылки на соответствующие требования, установленные для первого метода.

5.9.18 При разработке раздела рекомендуется учитывать положения национальных стандартов на методы контроля (испытаний, определений, анализа).

Примеры

1 ГОСТ Р 56300-2014 Огнеупоры и огнеупорное сырье. Методы определения истинной плотности.

2 ГОСТ 32988-2014 Биотопливо твердое. Определение зольности.

      5.10 Требования по транспортированию и хранению

5.10.1 В разделе устанавливают требования по обеспечению сохранности качества и безопасности продукции при ее транспортировании и хранении.

5.10.2 В данном разделе следует указывать виды транспорта (автомобильный, железнодорожный, морской, воздушный) и транспортных средств (крытые и открытые вагоны и кузова автомашин, рефрижераторы, цистерны, трюмы или палубы судов и т.п.), способы укрытия продукции в этих средствах, а также требования по перевозке продукции специализированным транспортом. При этом также рекомендуется указывать допустимые механические воздействия при транспортировании, климатические (погодные) условия (температуру, влажность и т.п.), специальные требования к транспортированию (необходимость защиты от ударов при погрузке и выгрузке, порядок размещения транспортной упаковки в транспортных средствах, правила обращения с продукцией после транспортирования, в том числе необходимость их выдержки в определенных условиях после транспортирования при отрицательных температурах).

5.10.3 Требования к маркировке грузов рекомендуется указывать в соответствии с ГОСТ 14192 с указанием манипуляционных знаков.

5.10.4 В разделе следует указывать условия хранения продукции, обеспечивающие ее сохранность, в том числе требования к месту хранения продукции (навес, крытый склад, отапливаемое помещение и т.д.), к защите продукции от влияния внешней среды (влаги, прямых солнечных лучей, вредных испарений и др.), температурный и влажностный режимы хранения, а при необходимости — требования к срокам периодических осмотров хранимой продукции, регламентным работам, а также необходимые методы консервации и консервационные материалы, марку и документы, по которым осуществляют их поставку, либо приводить ссылки на соответствующие документы.

5.10.5 В разделе следует приводить способ укладывания продукции (в штабеля, на стеллажи, подкладки и т.п.), а также специальные правила хранения ядовитой, огнеопасной, взрывоопасной и тому подобной продукции.

5.10.6 При разработке раздела рекомендуется использовать положения соответствующих стандартов, устанавливающих правила транспортирования и хранения продукции, на которую разрабатывают ТУ.

Примеры

1 ГОСТ Р 51615-2000 Вещества взрывчатые промышленные. Упаковка, маркировка, транспортирование и хранение.

2 ГОСТ 24764-81 Брикеты буроугольные. Транспортирование и хранение.

      5.11 Указания по применению

5.11.1 В разделе необходимо установить требования по установке, монтажу и применению продукции на месте ее применения, включая требования по соединению с другой продукцией и источниками энергии, требования к условиям работы, необходимость предварительных испытаний и сроки технического обслуживания.

5.11.2 В разделе следует указывать требования по подготовке продукции к применению, включая снятие упаковочных элементов, удаление консервационных покрытий, установку средств защиты.

5.11.3 Для продукции, подлежащей дальнейшей переработке, при необходимости устанавливают требования по ее подготовке к последующим технологическим процессам.

5.11.4 Для продукции с длительным сроком применения следует указать правила ухода с целью сохранения потребительских свойств и обеспечения санитарно-эпидемиологической безопасности потребителя.

5.11.5 Для скоропортящейся и особо скоропортящейся продукции необходимо указывать срок и условия хранения после вскрытия упаковки.

5.11.6 Для продукции, содержащей вредные химические вещества, распространяющей запах, следует указывать правила хранения после вскрытия упаковки и защиты при ее использовании, обеспечивающие безопасность потребителя.

      5.12 Гарантии изготовителя

5.12.1 В разделе необходимо установить права и обязанности изготовителя по гарантиям в соответствии с действующим законодательством.

5.12.2 В разделе указывается, что изготовитель гарантирует качество и безопасность продукции в течение срока годности при соблюдении требований транспортирования и хранения продукции, а также при соблюдении правил ее применения.

      5.13 Требования к утилизации

5.13.1 В разделе необходимо указать методы утилизации списанной продукции, отработанной продукции, порядок ее подготовки к утилизации, включая ее хранение и транспортирование к месту утилизации.

5.13.2 В разделе определяется возможность использования списанной продукции, отработанной продукции в качестве вторичных материальных ресурсов.

5.13.3 При разработке раздела рекомендуется использовать требования соответствующих стандартов к утилизации продукции, на которую разрабатывают ТУ.

Примеры

1 ГОСТ Р 55838-2013 Ресурсосбережение. Обращение с отходами. Требования к безопасному хранению списанных изделий перед утилизацией.

2 ГОСТ Р 55832-2013 Ресурсосбережение. Наилучшие доступные технологии. Экологически безопасная ликвидация отработанных масел.

3 ГОСТ Р 55090-2012 Ресурсосбережение. Обращение с отходами. Рекомендации по утилизации отходов бумаги.

      6 Требования к построению и оформлению ТУ

      6.1 Требования к построению ТУ

ТУ должны включать:

— титульный лист;

— основную часть;

— обязательные, рекомендуемые и справочные приложения (при необходимости);

— перечень ссылочных документов;

— лист регистрации изменений.

      6.2 Требования к титульному листу ТУ

6.2.1 Титульный лист предназначен для представления общих сведений о ТУ и продукции, на которую распространяется документ.

6.2.2 Титульный лист имеет унифицированную форму и представляет следующие данные:

— наименование продукции (наименование ТУ);

— код продукции по ОК 034 (КПЕС 2008) (ОКПД 2);

— код подгруппы по ОК (МК(ИСО/ИНФКО МКС 001-96)) 001 (ОКС);

— наименование вида документа (ТУ);

— обозначение ТУ;

— информацию о новизне ТУ или о замене ими другого документа;

— дату введения документа в действие;

— наименование держателя подлинника ТУ;

— утверждающие и согласующие подписи;

— сведения о разработчике ТУ (по решению держателя подлинника);

— сведения о местонахождении держателя подлинника ТУ;

— год утверждения ТУ.

Указанные данные размещают на титульном листе ТУ в соответствии с приложением А (рисунок А.1).

6.2.3 Наименование продукции, на которую распространяются ТУ, приводимое на титульном листе в поле 6 (приложение А, рисунок А.1), формируют в соответствии с 6.3, печатают прописными буквами и выделяют полужирным шрифтом.

6.2.4 Наименование вида документа — «Технические условия» — приводят под наименованием продукции в поле 7 и печатают полужирным шрифтом строчными буквами с первой прописной.

6.2.5 Обозначение ТУ формируют в соответствии с 6.4, приводят под наименованием вида документа в поле 8 и выделяют полужирным шрифтом.

6.2.6 Под обозначением ТУ в поле 9 в скобках приводят информацию о замене данными ТУ другого документа, используя при этом слова: «Взамен ТУ (обозначение замененного документа)» либо «Введены впервые».

Указанную информацию печатают строчными буквами (за исключением обозначения «ТУ»).

6.2.7 Дату введения ТУ в действие приводят в поле 10 в виде четырех и отделенных тире двух цифр месяца и двух цифр числа.

Пример — Дата введения в действие — 2019-01-01.

Если срок действия ТУ ограничен, то под датой их введения в действие в поле 10 указывают дату окончания срока действия, используя указанный выше порядок записи этой даты.

Пример — Дата окончания срока действия — 2028-12-31.

6.2.8 Код для конкретной продукции выбирают по ОКПД 2 и указывают девятиразрядный код продукции в поле 2 (приложение А, рисунок А.1). При этом если ТУ распространяются на несколько видов продукции, то следует указывать код категории, включающий всю продукцию, представленную в ТУ.

Пример

Код ОКПД 2 20.41.31.110 Мыло туалетное твердое, который включает:

20.41.31.111 Мыло туалетное марки «Нейтральное»;

20.41.31.112 Мыло туалетное марки «Экстра»;

20.41.31.113 Мыло туалетное марки «Детское»;

20.41.31.114 Мыло туалетное марки «Ординарное»;

20.41.31.119 Мыло туалетное марки «Ординарное».

6.2.9 В поле 3 указывают код подгруппы ОКС.

6.2.10 В верхней части титульного листа ТУ в поле 1 (приложение А, рисунок А.1) приводят полное наименование организации — держателя подлинника ТУ и/или его форму собственности. При необходимости под полным наименованием в скобках приводят краткое наименование.

Примеры

1 Общество с ограниченной ответственностью «Химснаб»

(ООО «Химснаб»)

2 Общество с ограниченной ответственностью научно-производственное предприятие «Лаки, краски, порошки»

(ООО НПП «Лаки, краски, порошки»)

3 Закрытое акционерное общество «Евродизайн»

ЗАО «Евродизайн»

6.2.11 Утверждающие и согласующие (при наличии) подписи на титульном листе ТУ приводят в соответствии с разделом 6 и размещают на полях 4 и 5 (приложение А, рисунок А.1).

6.2.12 Сведения о разработчике ТУ приводят на титульном листе в поле 11 (приложение А, рисунок А.1) по решению держателя подлинника ТУ.

Примечание — Рекомендуется указывать только краткое наименование разработчика ТУ.

6.2.13 Сведения о местонахождении организации — держателя подлинника ТУ приводят в нижней части титульного листа в поле 12 (приложение А, рисунок А.1). При этом указывают наименование субъекта Российской Федерации (республика, край, область, автономный округ, город Москва или Санкт-Петербург), наименование города, поселка или иного населенного пункта, а при необходимости также наименование района, в котором расположен этот населенный пункт. Наименование субъекта Российской Федерации не приводят, если организация расположена в республиканском, краевом или областном центре.

Под указанными данными в поле 13 (приложение А, рисунок А.1) приводят четыре цифры года утверждения ТУ.

Примеры

1 г.Санкт-Петербург

2019

2 Краснодарский кр., Темрюкский р-н, пос.Сенной

2019

3 Чувашская Республика, г.Шумерля

2019

      6.3 Требования к наименованию ТУ

6.3.1 Наименования ТУ должны быть краткими и однозначно представлять (идентифицировать) конкретную продукцию.

6.3.2 Наименование ТУ должно содержать наименование продукции, к которой установлены требования в ТУ.

Наименование ТУ формируют с учетом положений ГОСТ 1.5-2001 (раздел 3.6).

6.3.3 При формировании наименования продукции следует учитывать наименование соответствующей классификационной группировки действующего Общероссийского классификатора продукции и наименование, представленное в стандартах вида «Общие технические условия» и «Технические условия».

6.3.4 В наименовании продукции первым словом должно быть имя существительное, характеризующее ее назначение, а последующие слова — прилагательные (определения), характеризующие дополнительные признаки в порядке их значимости.

6.3.5 Наименование ТУ должно отражать функциональное назначение продукции.

Примеры

1 Плиты бетонные тротуарные.

2 Рукава пожарные напорные.

6.3.6 Наименования ТУ могут включать условные обозначения и придуманные (фантазийные) наименования продукции.

Примеры

1 Реагент «К-819».

2 Кирпич силикатный «Брусок».

6.3.7 Наименования ТУ могут включать наименование фирмы-изготовителя или местности, где производится продукция.

Примеры

1 Изоляционный материал «Эколайф».

2 Вода питьевая «Надымчанка».

      6.4 Требования к обозначению ТУ

6.4.1 Обозначение ТУ присваивает разработчик с целью обеспечения их идентификации и возможности осуществления электронной обработки информации о документе.

6.4.2 Для обозначения ТУ используют унифицированную систему со следующей структурой:

— индекс вида документа «ТУ»;

— отделенные от него пробелом шесть знаков кода продукции по ОКПД 2;

— отделенный от них тире трехзначный регистрационный номер;

— отделенный от него тире код держателя подлинника ТУ по ОК 007 (ОКПО);

— отделенные от него тире четыре цифры года утверждения ТУ.

Структура обозначения ТУ имеет следующий вид:

ТУ ХХ.ХХ.ХХ-ХХХ-ХХХХХХХХ-ХХХХ

6.4.3 Регистрационный номер присваивает организация — держатель подлинника ТУ в порядке очередности их регистрации, начиная с номера «001».

Примеры

1 ТУ 19.20.28-002-06607826-2017 Мазуты судовые.

2 ТУ 14.12.21-028-00083262-2018 Комплект женский летний — Л.

Примечание — В обозначении ТУ, утвержденных до 01.01.2017 г., использованы первые четыре знака кода ОК 005 (ОКП).

      6.5 Требования к изложению ТУ

6.5.1 Текст ТУ должен быть кратким, точным, не допускающим различных толкований, логически последовательным, необходимым и достаточным для понимания содержания ТУ и учитывать требования к изложению, установленные в ГОСТ 1.5-2001 (раздел 4).

6.5.2 В ТУ следует использовать термины (основные понятия), установленные техническими регламентами, и термины, установленные межгосударственными и национальными стандартами, а при их отсутствии — общепринятые термины в соответствующей области деятельности. Нестандартизованные термины и определения излагают в отдельном разделе основной части ТУ или в справочном приложении.

Если в ТУ применены термины, установленные в стандарте на термины и определения, то в разделе 1 основной части ТУ (после первого абзаца) приводят соответствующую запись.

Пример — В настоящих ТУ использованы основные понятия, определения к которым установлены в техническом регламенте Таможенного союза ТР ТС 034/2013 «О безопасности мяса и мясной продукции» (далее — ТР ТС 034/2013), и термины, определения к которым установлены в ГОСТ Р 52427.

6.5.3 При изложении текста основной части ТУ (за исключением раздела 1) применяют слова, подчеркивающие обязательность требований ТУ: «должен», «следует», «подлежит», «необходимо», «не допускается», «запрещается», «не должен», «не следует», «не подлежит», «не могут быть», «не может иметь» и т.п., а также производные от этих слов.

В тех случаях, когда необходимо указать на разрешительный характер отдельных положений ТУ, применяют слова: «допускается», «разрешается», «могут иметь», «может иметь» и т.д.

Приводя наибольшие и наименьшие значения величин, следует применять словосочетания: «должно быть не более (не менее)» или «не должно превышать».

6.5.4 В ТУ не допускается применять:

— обороты разговорной речи, техницизмы и узкопрофессиональные термины;

— различные научно-технические термины, близкие по смыслу (синонимы) для одного и того же понятия;

— иностранные слова и термины при наличии равнозначных слов и терминов в русском языке.

6.5.5 Числовые значения показателей, устанавливаемых в ТУ, указывают в виде наибольших и/или наименьших значений или приводят с предельными отклонениями с соблюдением требований ГОСТ 8.417 и ГОСТ 8.579 или в виде диапазона величин (от… до… включительно).

При этом предельные (допустимые) отклонения значений показателя могут быть приведены в тексте вместе с номинальными или в виде отдельного требования.

Примеры

1 Допустимые отклонения массы нетто одной упаковочной единицы от номинальной не должны превышать:

— минус 10% при массе до 50 г включительно;

— минус 5% при массе свыше 50 г.

2 При упаковывании реагента непосредственно в ящики допускается отклонение от номинальной массы нетто в меньшую сторону на 0,5%.

Отклонение от номинальной массы нетто в большую сторону, как правило, не ограничено.

6.5.6 Текст основной части ТУ делят на структурные элементы, представляющие собой отдельные разделы. Разделы могут делиться на пункты или на подразделы с соответствующими пунктами. Пункты, при необходимости, могут делиться на подпункты.

6.5.6.1 При делении текста ТУ на пункты и подпункты необходимо, чтобы каждый пункт или подпункт содержал законченную логическую единицу ТУ и составлял его отдельное положение.

6.5.6.2 Разделы, подразделы, пункты, подпункты нумеруют арабскими цифрами.

6.5.7 Для наглядности и удобства сравнения числовых значений показателей в ТУ применяют таблицы.

Табличную форму применяют, если различные показатели могут быть сгруппированы по какому-либо общему признаку (например, физические и химические показатели), а каждый из показателей может иметь два или более значений.

Таблицы в ТУ оформляют в соответствии с требованиями ГОСТ 1.5-2001 (подраздел 4.5).

6.5.8 При наличии в ТУ небольшого по объему цифрового материала его приводят в виде текста, располагая цифровые данные в виде колонок.

Пример — Отклонения от номинальной массы нетто в меньшую сторону не должны превышать следующих значений, %:

6.5.9 При размещении в ТУ графического материала и/или формул соблюдают требования ГОСТ 1.5-2001 (подразделы 4.6 и 4.7 соответственно).

      6.6 Требования к приложениям

6.6.1 Приложения могут быть обязательными, рекомендуемыми и справочными.

6.6.2 Приложения обозначают прописными буквами русского алфавита начиная с А (за исключением букв Е, З, Й, О, Ч, Ь, Ы, Ъ), которые приводят после слова «Приложение».

Если в ТУ одно приложение, то ему присваивают обозначение «А».

6.6.3 Каждое приложение начинают с новой страницы. При этом в середине верхней части страницы приводят слово «Приложение», написанное строчными буквами с первой прописной, и обозначение приложения, а под ними в скобках указывают, каким оно является: «обязательное», «рекомендуемое» или «справочное», и выделяют полужирным шрифтом. Наименование приложения указывают в его заголовке, который располагают симметрично относительно текста, приводят в виде отдельной строки (или строк), печатают строчными буквами с первой прописной (заглавной) и выделяют полужирным шрифтом.

Допускается размещение на одной странице двух (и более) последовательно расположенных приложений, если их можно полностью изложить на одной странице.

6.6.4 В тексте ТУ должны быть приведены ссылки на все обязательные, рекомендуемые и справочные приложения. Приложения располагают в порядке ссылок на них в ТУ.

При ссылках на обязательные приложения используют слова «… в соответствии с приложением _____», а при ссылках на рекомендуемые и справочные — слова «… приведен в приложении_____».

      6.7 Требования к ссылкам

6.7.1 В ТУ могут быть приведены ссылки на отдельные структурные элементы этих же ТУ и/или на нормативные правовые акты, организационно-методические и технические (конструкторские, технологические) документы, стандарты и своды правил.

6.7.2 При ссылках на структурные элементы ТУ указывают:

— номера разделов, подразделов, пунктов, подпунктов, графического материала, формул и таблиц (в том числе приведенных в приложениях);

— обозначения приложений;

— обозначения или номера перечислений;

— номера граф и строк таблиц.

6.7.3 К документам, на которые приведены ссылки в ТУ, относятся следующие:

— технические регламенты;

— национальные стандарты Российской Федерации (ГОСТ Р);

— межгосударственные стандарты (ГОСТ), которые введены в действие в Российской Федерации в качестве национальных стандартов;

— ТУ, принадлежащие этому же держателю подлинника;

— ТУ, принадлежащие другим держателям подлинников, если эту ссылку применяют для идентификации покупных изделий;

— своды правил;

— другие документы (конструкторские, технологические и т.п.), принадлежащие этому же держателю подлинника;

6.7.4 При ссылке в тексте ТУ на технический регламент приводят его обозначение и полное наименование, а при необходимости — в скобках структурный элемент регламента, на который приведена ссылка. При повторной ссылке на данный технический регламент приводят только его обозначение.

Пример — В ТУ использованы основные понятия технического регламента Таможенного союза ТР ТС 033/2013 «О безопасности молока и молочной продукции» (далее — ТР ТС 033/2013).

6.7.5 При ссылке на стандарт в целом указывают обозначение документа без цифр, означающих год его принятия (утверждения), и другой дополнительной информации, например о соответствии международному стандарту (недатированная ссылка). При ссылке на конкретное требование (положение) документа после его обозначения в скобках указывают номер (или обозначение) структурного элемента документа, в котором изложено это положение (датированная ссылка).

Примеры

1 Правила приемки — по ГОСТ 26809.

2 Содержание потенциально опасных веществ в продукте не должно превышать допустимые уровни, установленные ТР ТС 021/2011 (приложение 3, пункт 2, и приложение 4), ТР ТС 033/2013 (приложение 4) и приведенные в таблице 3.

3 Требования к изложению по ГОСТ 1.5-2001 (раздел 4).

      6.8 Требования к оформлению ТУ

6.8.1 ТУ могут быть разработаны и оформлены в бумажной форме на листах размером 210х297 мм (формат А4) или электронной форме (в виде электронного документа по ГОСТ 2.051) с учетом особенностей продукции.

6.8.2 Текст ТУ печатают на одной стороне листа.

6.8.3 Требования к тексту ТУ:

— шрифт — Times New Roman, 14;

— начертание — обычный;

— выравнивание — по ширине;

— отступ первой строки — 1,25 см;

— междустрочный интервал основного текста — одинарный.

6.8.4 Требования к заголовкам и подзаголовкам ТУ;

— шрифт — Times New Roman, 14;

— начертание — полужирный;

— выравнивание — по ширине;

— отступ — 1,25 см;

— интервал между заголовком и текстом, между подзаголовком и текстом — одна строка:

— интервал между текстом предыдущего раздела и заголовком следующего — две строки;

— интервал между заголовком и подзаголовком — одна строка.

6.8.5 При подготовке текста ТУ буквы латинского и греческого алфавитов, отдельные слова с использованием букв латинского алфавита, формулы, условные знаки допускается вписывать черными чернилами, пастой или тушью. При этом плотность вписанного текста должна быть аналогична плотности остального текста. Схемы, диаграммы, рисунки и другой графический материал (если их невозможно выполнить машинным способом) выполняют черной тушью или пастой.

6.8.6 Текст ТУ должен иметь поля, ширина которых слева должна составлять не более 30 мм, сверху и снизу — не более 20 мм, справа — не более 10 мм.

6.8.7 На каждой странице ТУ (за исключением титульного листа) в верхнем правом углу пишется обозначение документа, в нижнем правом углу — номер страницы. При этом используют сквозную нумерацию всех страниц (включая приложения и лист регистрации изменений) арабскими цифрами с учетом титульного листа ТУ, на котором номер страницы не проставляют.

6.8.8 Лист регистрации изменений оформляют и заполняют в соответствии с приложением Б.

      7 Нормоконтроль и экспертиза ТУ

7.1 Нормоконтроль осуществляют, как правило, специально обученные сотрудники организации. По решению разработчика ТУ нормоконтроль может быть выполнен другой организацией.

7.2 Экспертиза проекта ТУ проводится по решению разработчика на предмет соответствия требований ТУ законодательству Российской Федерации, актам Президента и Правительства Российской Федерации, нормативным правовым актам федеральных органов исполнительной власти, требованиям технических регламентов по безопасности продукции, положениям национальных и межгосударственных стандартов и сводов правил с учетом положений ГОСТ Р 1.6.

7.3 По решению разработчика экспертизу и нормоконтроль ТУ могут проводить специалисты региональных ЦСМ, а также научно-исследовательских организаций соответствующих отраслей экономики.

      8 Согласование и утверждение ТУ

8.1 ТУ рекомендуется согласовывать с потребителями продукции, в заказах которых заинтересован изготовитель. При большом количестве заинтересованных потребителей ТУ согласовывают с потребителем наибольшего количества продукции.

8.2 ТУ должны быть согласованы с контрольно-надзорными органами в соответствии с компетенцией этих органов в части контроля качества и безопасности продукции, если это предусмотрено законодательством Российской Федерации.

8.3 Согласование ТУ оформляют подписью руководителя (заместителя руководителя) согласующей организации под грифом «Согласовано» или отдельным документом с указанием под грифом «Согласовано» наименования документа, номера документа и даты его выдачи.

8.4 Утверждает ТУ руководитель организации, являющейся держателем подлинника, после получения необходимых согласований подписью под грифом «Утверждаю» на титульном листе документа.

8.5 Вводят в действие ТУ, как правило, без ограничения срока действия. Срок действия ТУ может быть ограничен по решению организации — держателя подлинника ТУ, контрольно-надзорного органа и (или) заказчика, согласовавших ТУ.

8.6 Применение ТУ в конкретной организации осуществляют в соответствии с установленным в организации порядком.

8.7 Регистрацию, учет, актуализацию и хранение ТУ осуществляет держатель подлинника данных ТУ в установленном им порядке.

      9 Требования к изложению и оформлению изменений ТУ

9.1 Изменение к ТУ оформляют в виде отдельного документа «Изменение технических условий» (далее — ИТУ), согласованного с предприятиями и организациями, согласовавшими ТУ, и утвержденного руководителем (уполномоченным лицом) держателя подлинника.

9.2 На титульном листе ИТУ приводят те же данные, что и на титульном листе ТУ. При этом наименование документа, обозначение ТУ и наименование продукции, на которую ТУ распространяются, приводят в следующей формулировке и последовательности:

Данные, приводимые на титульном листе ИТУ, размещают в соответствии с приложением А.

9.3 При дополнении текста ТУ новыми разделами, подразделами, пунктами, подпунктами, таблицами, рисунками, графическим материалом, приложениями или при исключении из ТУ каких-либо структурных элементов принятую ранее нумерацию разделов, подразделов, пунктов, подпунктов, таблиц, рисунков, графического материала, а также порядок обозначений приложений изменять не допускается.

Новые разделы должны быть помещены перед приложениями, а новые подразделы, пункты, подпункты — в конце соответствующих разделов, подразделов, пунктов, подпунктов, к которым они относятся. Новым разделам, подразделам, пунктам, подпунктам присваивают номера в порядке возрастания нумерации этих структурных элементов.

Допускается новым пунктам (при отсутствии в них подпунктов), подпунктам, таблицам, рисункам, графическому материалу присваивать номера действующих предыдущих пунктов, подпунктов, таблиц, рисунков, графического материала с добавлением строчной буквы русского алфавита, помещая их после соответствующих действующих структурных элементов или перед ними.

Пример — Новому пункту, включенному после пункта 1.12, присваивают номер «1.12а».

Новые приложения помещают после существующих приложений и обозначают последующими заглавными буквами русского алфавита.

9.4 Текст ИТУ излагают в соответствии с 6.5.

При изложении текста изменения указывают номера разделов, подразделов, пунктов, подпунктов, таблиц и т.д. и применяют слова «заменить», «дополнить», «исключить», «изложить в новой редакции».

Примеры

1 Подпункт 3.4.1.1 дополнить абзацем: «Допускается упаковывать продукцию в ящики из гофрированного картона».

2 Пункт 4.5 исключить.

3 Пункт 5.6 изложить в новой редакции: «5.6 Определение содержания серы в нефтепродуктах — по ГОСТ 32403«.

9.5 Регистрацию изменений ТУ и присвоение им номера осуществляет держатель подлинника, который сообщает об изменениях всем держателям учтенных экземпляров ТУ.

      10 Требования к внесению изменений в ТУ

10.1 Внесение изменения в экземпляры ТУ, находящиеся у держателя подлинника данных ТУ осуществляют следующим образом:

— зачеркиванием;

— введением новых данных;

— заменой листов, в которые необходимо вносить изменения;

— введением новых дополнительных листов;

— исключением листов, которые полностью заняты исключенными структурными элементами (таблицами, приложениями).

Если ТУ оформлены машинописным способом, допускается осуществлять внесение изменения в них путем исправления отдельных фрагментов данных ТУ.

10.2 Порядок внесения изменения в копии ТУ, находящиеся у других предприятий (организаций), определяют эти предприятия (организации) самостоятельно. При этом допускается не вносить изменение в копии ТУ, а использовать ТУ с ИТУ.

10.3 После внесения изменения в каждую копию ТУ проводится запись об этом в листе регистрации изменений в соответствии с приложением Б (рисунок Б.1).

10.4 При большом количестве ИТУ, затрудняющих их использование ТУ, рекомендуется оформлять пересмотр ТУ с указанием нового года утверждения.

      11 Информация о ТУ

11.1 Для информирования потребителей о ТУ на продукцию формируется реестр ТУ согласно ГОСТ Р 1.18.

Источником информации о ТУ являются КЛП, которые предприятия-изготовители заполняют и представляют для регистрации в региональные ЦСМ по месту своего нахождения, в порядке, установленном правилами по стандартизации [4].

На основе КЛП формируются региональные базы данных о продукции и банк данных «Продукция России», который представляет данные о ТУ.

11.2 Если изменения ТУ вызывают необходимость изменения содержания реквизитов КЛП, то держатель подлинника направляет ИТУ в региональный ЦСМ, зарегистрировавший КЛП, для внесения изменений в региональную базу данных в соответствии с [4].

11.3 Заинтересованные организации могут получать информацию о ТУ из банка данных «Продукция России», расположенного в информационно-коммуникационной сети «Интернет» по адресу http://prodrf.qostinfo.ru/. При этом поиск информации можно осуществлять по коду продукции, коду организации — держателя подлинника ТУ и по году утверждения ТУ.

11.4 Информация о ТУ, представленная в банке данных «Продукция России», публикуется в ежемесячных и ежегодных информационных указателях «Технические условия», которые издаются ФГУП «СТАНДАРТИНФОРМ» на бумажных и электронных носителях и распространяются по подписке.

Информация о ТУ включает:

— обозначение ТУ;

— наименование ТУ;

— дату введения ТУ в действие;

— наименование организации — держателя подлинника;

— адрес организации — держателя подлинника;

— контактные данные организации — держателя подлинника.

Пример — ТУ 19.20.29-008-80298858-2017. Трудновоспламеняемая гидравлическая жидкость «СП 815». — Введ. 2017.10.18; АО «СУЭК-Кузбасс» ПЕ «Спецналадка»; 652518, Кемеровская обл., г.Ленинск-Кузнецкий, ул.Фурманова, 25; тел. +7(38456)926-08.

Приложение А

(обязательное)

Требования к расположению данных на титульном листе ТУ

А.1 Данные, приводимые на титульном листе ТУ, размещают в соответствии с рисунком А.1, излагают с учетом требований, указанных в 6.2.3-6.2.13.

Рисунок А.1 — Схема размещения данных на титульном листе ТУ

Приложение Б

(рекомендуемое)

Правила оформления листа регистрации изменений ТУ

Лист регистрации изменений ТУ оформляют в соответствии с рисунком Б.1. Лист регистрации изменений ТУ заполняют для каждого экземпляра ТУ, находящегося на предприятии (в организации), после согласования и утверждения каждого изменения (если данный экземпляр ТУ принадлежит держателю их подлинника) или после получения каждого изменения (если оно поступило от держателя подлинника ТУ).

Если изменение поступило от держателя подлинника данных ТУ, то в соответствующей графе листа регистрации изменений указывают информацию о сопроводительном письме, с которым получено это изменение. В остальных случаях данную графу не заполняют.

Рисунок Б.1 — Форма листа регистрации изменений ТУ

 Библиография

Скачать готовый пример ТУ на пищевую продукцию: https://techdocexpert.ru/shop/product-category/pishchevka-tr-ts-021/

Пример «ТУ изделия кондитерские»: https://techdocexpert.ru/wp-content/uploads/2025/12/%D0%A2%D0%A3-%D0%9F%D0%98%D0%A9%D0%95%D0%92%D0%9A%D0%90-021.pdf

Готовые ТУ: https://techdocexpert.ru/shop/

База ТУ по ГОСТ 2.114-2016 ЕСКД. Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

 Единая система конструкторской документации

 ТЕХНИЧЕСКИЕ УСЛОВИЯ

 Unified system for design documentation. Specifications

___________________________________________________________

МКС 01.100

Дата введения 2017-04-01

 Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий «Прикладная логистика» (АНО НИЦ CALS-технологий «Прикладная логистика»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 051 (МТК 051) «Система конструкторской документации»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июля 2016 г. N 89-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2016 г. N 978-ст межгосударственный стандарт ГОСТ 2.114-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.

5 ВЗАМЕН ГОСТ 2.114-95

6 ПЕРЕИЗДАНИЕ. Декабрь 2018 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

      1 Область применения

Настоящий стандарт устанавливает общие требования, правила и нормы (далее — требования) к выполнению технических условий.

Настоящий стандарт распространяется на изделия машиностроения и приборостроения всех отраслей промышленности, изготавливаемые и применяемые по конструкторской документации, выполняемой в соответствии с требованиями Единой системы конструкторской документации.

На основе настоящего стандарта могут быть разработаны стандарты, учитывающие особенности выполнения технических условий на изделия различных видов техники с учетом их специфики.

      2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.051-2013 Единая система конструкторской документации. Электронные документы. Общие положения

ГОСТ 2.058-2016 Единая система конструкторской документации. Правила выполнения реквизитной части электронных конструкторских документов

ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов

ГОСТ 2.103-2013 Единая система конструкторской документации. Стадии разработки

ГОСТ 2.104-2006 Единая система конструкторской документации. Основные надписи

ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам

ГОСТ 2.106-96 Единая система конструкторской документации. Текстовые документы

ГОСТ 2.113-75 Единая система конструкторской документации. Групповые и базовые конструкторские документы

ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов

ГОСТ 2.301-68 Единая система конструкторской документации. Форматы

ГОСТ 2.501-2013 Единая система конструкторской документации. Правила учета и хранения

ГОСТ 2.503-2013 Единая система конструкторской документации. Правила внесения изменений

ГОСТ 2.511-2011 Единая система конструкторской документации. Правила передачи электронных конструкторских документов. Общие положения

ГОСТ 2.512-2011 Единая система конструкторской документации. Правила выполнения пакета данных для передачи электронных конструкторских документов. Общие положения

ГОСТ 15.000-82 Система разработки и постановки продукции на производство. Общие положения*

_______________

* В Российской Федерации действует ГОСТ Р 15.000-2016.

ОК 012-93 Общероссийский классификатор изделий и конструкторских документов (Классификатор ЕСКД) (ОКЕСКД)

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

      3 Термины, определения и сокращения

      3.1 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1

3.1.2 Изделие машиностроения и приборостроения (изделие, машиностроительная продукция): Изделие, разработка, изготовление и применение которого выполняются по конструкторской документации.

Примечание — Изделиями машиностроения и приборостроения могут быть устройства, средства, машины, приборы, оборудование, агрегаты, аппараты, механизмы, комплексы, комплекты, системы, оснастка, приспособления, инструмент, мебель, упаковка и др.

3.1.3

      3.2 Сокращения

В настоящем стандарте приняты следующие сокращения:

ЕСКД — единая система конструкторской документации;

ЗИП — запасные части, инструмент и принадлежности;

КД — конструкторский документ (конструкторская документация);

НД — нормативный документ;

ПЗ — представительство заказчика;

СЧ — составная часть изделия;

ТЗ на ОКР — техническое задание на выполнение опытно-конструкторской работы;

ТУ — технические условия.

      4 Основные положения

4.1 ТУ в соответствии с ГОСТ 2.102 являются КД, содержащим требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других КД.

ТУ разрабатываются по решению разработчика, заказчика, если это не отражено в ТЗ на ОКР.

ТУ разрабатываются в составе комплекта КД и являются неотъемлемой частью комплекта КД на изделие.

4.2 ТУ следует разрабатывать, как правило, на изделия, предназначенные для самостоятельной поставки (реализации) потребителю. ТУ по согласованию заказчика (потребителя) с разработчиком (поставщиком) КД могут быть разработаны на отдельные составные части изделия, если это не установлено в ТЗ на ОКР.

Примечание — ТУ на изделия народнохозяйственного назначения единичного производства разового изготовления допускается не составлять. Разработку, изготовление, приемку и поставку таких изделий допускается осуществлять по ТЗ, разработанному в соответствии с ГОСТ 15.001.

4.3 ТУ следует разрабатывать:

— на одно конкретное изделие;

— на несколько однотипных изделий (групповое ТУ) в соответствии с требованиями ГОСТ 2.113.

Примечание — В случае необходимости разработки изделий с повышенными требованиями по отношению к действующим следует разрабатывать самостоятельные ТУ, в которых следует приводить ссылку на действующие ТУ, или действующие ТУ преобразовываются в групповые с внесением необходимых дополнений (изменений).

4.4 Требования, установленные в ТУ, не должны противоречить требованиям стандартов (межгосударственных, национальных, отраслевых), распространяющихся на данное изделие, если это не противоречит национальному законодательству. В ТУ требования стандартов повторять не следует, данные требования заменяют ссылками на эти стандарты в соответствии с ГОСТ 2.105.

4.5 ТУ в соответствии с ТЗ на ОКР допускается разрабатывать на любой стадии разработки КД по ГОСТ 2.103, на проектных стадиях разработки — проекты, на рабочих стадиях разработки — рабочие ТУ.

Примечание — В случае необходимости разработки изделия с повышенными требованиями по отношению к действующему следует разрабатывать самостоятельные ТУ, в которых следует приводить ссылку на действующие ТУ, или действующие ТУ следует преобразовывать в групповые с внесением необходимых дополнений (изменений).

4.6 Обозначение ТУ на изделия машиностроения и приборостроения согласно правилам обозначения КД в соответствии со стандартами ЕСКД является обязательным.

Рабочие ТУ как вид КД следует обозначать в соответствии с ГОСТ 2.102, ГОСТ 2.104, ГОСТ 2.201 и ОК 012; например, обозначение ТУ цилиндрического редуктора: АБВГ.303121.001 ТУ*;

проекты ТУ — по ГОСТ 2.201 (приложение 1) по общим правилам обозначения эскизного КД с добавлением кода «ТУ» в конце обозначения; например, обозначение цилиндрического редуктора: ЭР 24.03.36.07.ТУ*.

Примечание — Допускается использовать ранее действовавшую систему обозначений, при этом ТУ следует обозначать по общим правилам обозначения КД.

4.7 ТУ могут выполнять в бумажной или в электронной форме (на бумажных или электронных носителях).

4.8 ТУ в бумажной форме следует выполнять на листах формата А4 по ГОСТ 2.301 с основной надписью по ГОСТ 2.104 (формы 2 и 2а), а титульный лист следует оформлять по ГОСТ 2.105 с дополнением:

— на поле 6 — ниже обозначения ТУ при необходимости следует указывать в скобках обозначение документа, взамен которого выпущены данные ТУ по типу («Взамен…»), дату введения или срок действия ТУ (при необходимости).

Схемы, чертежи и таблицы, иллюстрирующие отдельные положения ТУ, выполняют на листах форматов по ГОСТ 2.301, при этом основную надпись выполняют по форме 2 ГОСТ 2.104.

Подлинники ТУ допускается выполнять без основной надписи, дополнительных граф и рамок. В этом случае:

а) обозначение ТУ следует указывать на каждом листе в верхнем правом углу (при односторонней печати) или в левом углу четных страниц и правом углу нечетных страниц (при двусторонней печати);

б) подписи лиц и литеры, предусмотренные в основной надписи по ГОСТ 2.104, следует размещать на титульном листе;

в) изменения следует оформлять по ГОСТ 2.503 и указывать в листе регистрации изменений, который следует помещать в конце ТУ (рекомендуемая форма листа регистрации изменений — по ГОСТ 2.503).

4.9 ТУ в электронной форме следует выполнять как электронный документ (на электронном носителе) по ГОСТ 2.051.

ТУ, выполненное в электронной форме, следует передавать в соответствии с ГОСТ 2.511 и ГОСТ 2.512.

Графические материалы (схемы, чертежи, электронные геометрические модели изделия), иллюстрирующие отдельные положения ТУ, следует выполнять согласно требованиям стандартов ЕСКД к соответствующим видам КД без основной надписи, дополнительных граф и рамок.

Реквизитную часть ТУ в электронной форме следует выполнять согласно ГОСТ 2.058.

4.10 Текст ТУ следует выполнять по ГОСТ 2.105, учет, хранение ТУ — по ГОСТ 2.501, изменения ТУ — по ГОСТ 2.503.

4.11 Для информирования потребителей об изделии, на которое разработано ТУ, следует заполнять каталожный лист в порядке, установленном национальными органами по стандартизации.

4.12 В случае необходимости допускается разрабатывать ТУ на немашиностроительную продукцию по настоящему стандарту. Подобные ТУ рекомендуют обозначать на основе классификатора продукции страны — разработчика ТУ по структуре в соответствии с нормативными документами.

Примечание — Под немашиностроительной продукцией следует понимать продукцию, которая разрабатывается, изготовляется и применяется не в соответствии с ЕСКД. Примерами этой продукции могут быть: вещества, материалы, одежда, обувь и др.

      5 Правила построения и изложения технических условий

      5.1 Содержание разделов

5.1.1 ТУ в общем случае должны содержать вводную часть и разделы, расположенные в следующей последовательности:

— технические требования;

— требования безопасности;

— требования охраны окружающей среды;

— правила приемки;

— методы контроля (испытаний);

— указания по эксплуатации, в том числе требования хранения, транспортирования и утилизации изделия;

— гарантии изготовителя.

5.1.2 Состав разделов и их содержание определяет разработчик в соответствии с особенностями изделия, если это не установлено в ТЗ на ОКР. При необходимости ТУ, в зависимости от вида и назначения изделия, могут быть дополнены другими разделами (подразделами), или в них могут не включаться отдельные разделы (подразделы), или отдельные разделы (подразделы) могут быть объединены в один.

Примечание — Состав разделов и содержание ТУ на изделия, разрабатываемые по заказу Министерства обороны, должны быть согласованы с заказчиком (ПЗ).

      5.2 Вводная часть

5.2.1 Вводная часть должна содержать наименование изделия, его обозначение в соответствии с ЕСКД, область применения (при необходимости) и условия эксплуатации.

5.2.2 Наименование изделия и его обозначение должны соответствовать наименованию и обозначению, указанным в основном КД на это изделие.

5.2.3 Изложение вводной части должно начинаться со слов:

«Настоящие технические условия распространяются на

Пример — «Настоящие технические условия распространяются на двигатель турбокомпрессорный газоструйный (ДТГ-20М)», АБВГ 384226.001…

5.2.4 В конце вводной части следует приводить пример записи изделия в других КД и/или при заказе.

5.2.5 Если в изделии использованы изобретения, то в конце вводной части (последнем абзаце) приводят сведения об использованных изобретениях.

      5.3 Технические требования

5.3.1 В разделе должны быть приведены требования, нормы и характеристики, определяющие показатели качества и эксплуатационные характеристики изделия.

Раздел, как правило, должен состоять из следующих подразделов:

— основные параметры и характеристики (свойства);

— требования к сырью, материалам, покупным изделиям;

— комплектность;

— маркировка;

— упаковка.

5.3.2 Подраздел «Основные параметры и эксплуатационные характеристики» должен начинаться со слов:

При наличии стандартов общих технических требований или условий тут же должна быть ссылка на них.

5.3.2.1 В подразделе необходимо помещать:

— основные параметры и характеристики, определяющие тип (вид, марку, модель) изделия, и при необходимости следует приводить его изображение с габаритными, установочными и присоединительными размерами или приводить ссылку на КД с указанием их обозначений. При необходимости чертежи, модели, структуры и схемы изделий, на которые приведены ссылки, допускается помещать в приложении к ТУ. При разработке групповых ТУ по ГОСТ 2.113 в разделе следует указывать обозначение исполнений;

— требования назначения, характеризующие свойства изделия, определяющие его основные функции, для выполнения которых оно предназначено в заданных условиях, требования совместимости и взаимозаменяемости, требования к производительности, точности, быстроте обработки и т.п.; требования к составу и структуре, физическим, физико-химическим, механическим и другим свойствам (прочность, твердость, теплостойкость, износоустойчивость и т.п.); требования по функциональной, геометрической, биологической, электромагнитной, электрической, программной, технологической, метрологической, диагностической, организационной, информационной и другим видам совместимости;

— требования надежности выполнения изделием своих функций с заданной эффективностью в заданном интервале времени и их сохранения при заданных условиях технического обслуживания, ремонта, хранения, транспортирования, в том числе количественные требования в виде значений комплексных показателей надежности изделия и/или единичных показателей ее безотказности, долговечности, ремонтопригодности и сохраняемости;

— требования радиоэлектронной защиты к изделию, по обеспечению помехозащищенности, защиты от электромагнитных и ионизирующих излучений, как собственных, так и посторонних, преднамеренных электромагнитных излучений и других электронных излучений естественного и искусственного происхождения;

— требования стойкости к внешним воздействиям и живучести, направленные на обеспечение работоспособности изделия при воздействии и/или после воздействия сопрягаемых объектов и природной среды либо специальных сред, в том числе: требования стойкости к механическим воздействиям (вибрационным, ударным, скручивающим, ветровым и т.п.); требования стойкости к климатическим воздействиям (колебаниям температуры, влажности и атмосферного давления, солнечной радиации, атмосферных осадков, соленого (морского) тумана, пыли, воды и т.п.); требования стойкости к специальным воздействиям (биологическим, радиоэлектронным, химическим, в том числе к агрессивным газам, моющим средствам, топливу, маслам и т.п., электромагнитным полям, средствам дезактивации, дегазации, дезинфекции и др.);

— требования эргономики, направленные на обеспечение согласования технических характеристик изделий с эргономическими характеристиками и свойствами человека (требования к рабочим местам обслуживающего персонала, соответствие изделия и его СЧ размерам тела человека и др.);

— требования экономного использования сырья, материалов, топлива, энергии и трудовых ресурсов, направленные на экономное использование сырья, материалов, топлива, энергии и трудовых ресурсов, при производстве изделий при регламентированном режиме использования (применения) изделия по назначению (удельный расход сырья, материалов, топлива, энергии, энергоносителя, а также коэффициент полезного действия, трудоемкость в расчете на единицу потребительских свойств и др.);

— требования технологичности, определяющие приспособленность изделия к изготовлению, эксплуатации, ремонту с минимальными затратами при заданных значениях показателей качества;

— конструктивные требования, предъявляемые к изделию в форме конкретных конструктивных решений, обеспечивающих наиболее эффективное выполнение изделием его функций, а также рациональность разработки, производства и применения: предельно допустимые массы и габаритные размеры изделия; обеспечение внешних связей и взаимодействие с другими изделиями, их совместимость, взаимозаменяемость, направления вращения, направления движения и т.п.; конструкционные материалы, виды покрытий (металлические и неметаллические) и их функциональное назначение (защита от коррозии и т.п.); требования исключения возможности неправильной сборки и неправильного подключения кабелей, шлангов и других ошибок обслуживающего персонала во время технического обслуживания и ремонта; применение базовых конструкций и базовых изделий; агрегатирования и блочно-модульного построения изделий и др.

5.3.2.2 Требования, помещаемые в подразделе, следует указывать применительно к режимам и условиям эксплуатации, контроля (испытаний) изделия.

5.3.2.3 Если отдельные требования не могут быть выражены определенными показателями, а могут быть достигнуты при условии однозначного соблюдения каких-либо других требований (санитарно-гигиенические требования к производственным помещениям и исполнителям, использование определенного технологического процесса, покрытия, специальных средств технологического оснащения, длительная тренировка, приработка, выдержка готовых изделий и материалов и т.д.), то эти требования должны быть приведены в этом подразделе.

5.3.2.4 Для изделий, использование которых по истечении определенного срока представляет опасность для жизни, здоровья людей, окружающей среды или может причинить вред имуществу граждан, должны устанавливаться сроки службы, по истечении которых изделие считается непригодным для использования по назначению (перечень таких изделий составляют в установленном порядке).

5.3.3 В подразделе «Требования к покупным изделиям, сырью, материалам» следует устанавливать требования:

— к покупным изделиям, жидкостям, смазкам, краскам и материалам;

— к драгоценным материалам, цветным металлам и сплавам, порядок их учета;

— к вторичному сырью и отходам промышленного производства.

5.3.4 В подразделе «Комплектность» следует устанавливать входящие в комплект поставки отдельные (механически не связанные при поставке) СЧ, ЗИП, материалы и др., а также поставляемую вместе с изделием КД.

При большой номенклатуре СЧ, ЗИП и эксплуатационной документации рекомендуется вместо их перечисления приводить ссылку на соответствующие КД (спецификацию, ведомость ЗИП, ведомость эксплуатационных документов).

5.3.5 В подразделе «Маркировка» следует устанавливать следующие требования к маркировке изделия, в том числе к транспортной маркировке:

— место маркировки (непосредственно на изделии, этикетках, упаковке и т.п.);

— сведения о местонахождении изготовителя;

— содержание маркировки;

— способ нанесения маркировки.

5.3.5.1 При изложении содержания маркировки, как правило, следует указывать товарный знак, зарегистрированный в установленном порядке, и/или наименование организации, знак (знаки) соответствия изделия, сертифицированной на соответствие требованиям нормативной документации и, если изделие подлежит сертификации, то обозначение стандарта на знак соответствия.

5.3.5.2 На изделие, для обеспечения безопасности которого для жизни и здоровья людей при эксплуатации необходимо выполнять определенные требования, в этом подразделе следует излагать эти требования, например:

— требования эксплуатации и меры предосторожности при эксплуатации, хранении, транспортировании, непосредственно при эксплуатации и утилизации;

— безопасность (пожаро- и взрывобезопасность и др.);

— сроки периодического осмотра, контроля, переконсервации и т.д.

5.3.6 В подразделе «Упаковка» следует помещать следующие сведения:

— правила подготовки изделий к упаковыванию (включая разборку (демонтаж), консервацию) с указанием применяемых средств;

— потребительскую и транспортную тару, в том числе многооборотную тару, вспомогательные материалы, применяемые при упаковывании, а также требования технической эстетики;

— количество изделий в единице потребительской упаковки и транспортной тары;

— способы упаковывания изделий в зависимости от условий транспортирования (в таре, без тары и др.);

— порядок размещения и способ укладывания изделий;

— перечень КД, вкладываемых в упаковку (тару) при упаковывании, и способ их упаковывания.

      5.4 Требования безопасности

В разделе должны устанавливаться требования, содержащие все виды допустимой опасности, таким образом, чтобы была обеспечена безопасность изделия в течение срока его службы.

В разделе следует указывать:

— требования электробезопасности;

— требования пожарной безопасности;

— требования взрывобезопасности;

— требования радиационной безопасности;

— требования безопасности от воздействия химических и загрязняющих веществ, в том числе предельно допустимые концентрации веществ или входящих в него компонентов;

— требования безопасности при обслуживании изделия, в том числе требования безопасности при ошибочных действиях обслуживающего персонала и самопроизвольном нарушении функционирования;

— требования к защитным средствам и мероприятиям обеспечения безопасности, в том числе к устройству ограждений, ограничений хода, блокировок, концевых выключателей подвижных элементов, креплений и фиксаторов подвижных частей, оснащению рабочих мест, органам управления и приборам контроля, аварийной сигнализации;

— требования к нанесению сигнальных цветов и знаков безопасности;

— требования по удалению, снижению, локализации опасных и вредных производственных факторов в местах их образования.

При необходимости в разделе следует приводить класс опасности, допустимые уровни опасных и вредных производственных факторов, создаваемых оборудованием и машинами, характер действия вещества на организм человека, сведения о способности изделия к образованию токсичных и пожаро- и взрывоопасных соединений в воздушной среде и сточных водах в присутствии других изделий или факторов, сведения о пожаро- и взрывоопасных свойствах изделия и мерах по предупреждению его самовозгорания и/или взрыва, способы обезвреживания и захоронения изделия с выраженными токсичными и пожаро- и взрывоопасными свойствами.

Требования безопасности не должны противоречить действующим техническим регламентам в этой области.

      5.5 Требования охраны окружающей среды

5.5.1 В разделе должны устанавливаться требования для предупреждения вреда окружающей природной среде, здоровью и генетическому фонду человека при испытании, хранении, транспортировании, эксплуатации и утилизации изделия.

5.5.2 В раздел следует включать показатели и нормы, определяющие:

— требования по допустимым (по уровню и времени) химическим, механическим, радиационным, электромагнитным, термическим и биологическим воздействиям на окружающую среду;

— требования по устойчивости загрязняющих, ядовитых веществ в объектах окружающей среды (водная среда, атмосферный воздух, почва, недра, флора, моносфера и т.д.);

— требования при утилизации и к местам захоронения опасных изделий и отходов и т.д.

      5.6 Правила приемки

5.6.1 В разделе необходимо указывать порядок контроля изделий, порядок и условия предъявления и приемки изделий органами технического контроля организации и потребителем (заказчиком), размер предъявляемых партий, необходимость и время выдержки изделия до начала приемки, сопроводительную предъявительскую документацию, а также порядок оформления результатов приемки.

5.6.2 В зависимости от характера изделия следует устанавливать программы и методики испытаний (например, приемо-сдаточных, периодических, типовых, на надежность), а также следует указывать порядок использования (хранения) изделия, прошедшего испытания, необходимость отбора и хранения образцов для повторного (дополнительного) испытания и т.п.

5.6.3 Для каждой категории испытаний следует устанавливать периодичность их проведения, количество контролируемых образцов, перечень контролируемых параметров, норм, требований, характеристик и последовательность, в которой осуществляется контроль. Возможность изменения последовательности проведения контроля при необходимости оговаривается особо.

5.6.4 При выборочном или статистическом контроле качества следует указывать план контроля (объем контролируемой партии, объем выборок для штучного изделия или проб для нештучных изделий, контрольные нормативы и правила).

5.6.5 В разделе следует указывать правила и условия приемки, порядок и условия забракования изделий и возобновления приемки (повторного контроля) после анализа выявленных дефектов и их устранения.

Если повторный контроль возвращенных изделий не допускается, то это должно быть оговорено в ТУ особо.

В разделе должны быть оговорены условия и порядок окончательного забракования изделий.

5.6.6 При необходимости в разделе должны быть установлены порядок и место проставления клейм, штампов, пломб, подтверждающих приемку изделия органами контроля.

      5.7 Требования контроля

5.7.1 В разделе необходимо устанавливать программы, методы и режимы контроля (испытаний, измерений, анализа) параметров, норм, требований и характеристик изделий, необходимость контроля которых предусмотрена в разделе «Правила приемки».

5.7.2 Программы и методы контроля (испытаний, измерений, анализа) должны быть объективными, четко сформулированными, точными и должны обеспечивать последовательные и воспроизводимые результаты.

5.7.3 Программы и методы и условия контроля (испытаний, измерений, анализа) должны быть максимально приближены к условиям использования изделия.

5.7.4 Допускается устанавливать несколько эквивалентных программ и методов контроля параметров и свойств изделия.

5.7.5 Для каждой программы или метода контроля (испытаний, измерений, анализа), в зависимости от специфики проведения, должны быть установлены:

— методы отбора проб (образцов);

— оборудование, материалы и реактивы и др.;

— подготовка к контролю (испытанию, измерению, анализу);

— проведение контроля (испытания, измерения, анализа);

— обработка результатов.

5.7.6 Если для нескольких методов контроля содержание отдельных требований совпадает, то соответствующие требования следует приводить только для первого метода, а для остальных дают ссылки на первый метод.

5.7.7 При изложении методов отбора проб (образцов) следует указывать место, способ отбора и количество проб (образцов). Если необходима средняя проба, то указывают методы ее отбора.

5.7.8 При изложении требований к оборудованию, материалам и реактивам следует приводить перечень применяемых средств контроля (оборудования, стендов, установок, приборов, приспособлений, инструмента и др.) и нормы его погрешности, а также перечень материалов и реактивов, используемых при испытаниях.

При необходимости однозначного определения конкретного вида или конкретной марки средства контроля материала или реактива должно быть дано их условное обозначение и указаны документы, по которым должна осуществляться их поставка.

5.7.9 При применении средства контроля, материалов и реактивов, изготавливаемых специально для контроля данной продукции, в тексте ТУ или в приложении к ним следует приводить их описание, рецептуры или ссылки на соответствующую документацию, необходимую для их изготовления и контроля их качества.

5.7.10 Допускаемая эквивалентная замена средств контроля должна быть оговорена конкретно с указанием особенностей применения этих средств. При этом в ТУ должно быть оговорено, какое средство контроля является арбитражным.

5.7.11 При изложении требований по подготовке изделия к контролю (испытанию, измерениям, анализу) следует указывать данные, касающиеся подготовки к контролю изделия, а также средств контроля, материалов и реактивов, необходимых для контроля.

5.7.12 При изложении требований к проведению контроля следует приводить последовательность проводимых операций, их описание, а также, при необходимости, порядок ведения записей.

5.7.13 Если в процессе контроля проводится проверка возможности подстройки (регулировки) параметров или проведения операций, аналогичных проводимым в условиях эксплуатации, то методы их выполнения должны совпадать с оговоренными в эксплуатационных документах.

5.7.14 При описании метода контроля следует приводить требования по технике безопасности и особые меры предосторожности.

5.7.15 При изложении требований к обработке результатов контроля (испытанию, измерению, анализу) приводят расчетные формулы, указывают точность вычислений и степень конкретизации полученных данных, а также допустимые расхождения при параллельных определениях (расчетах).

5.7.16 Программы и методы контроля, средства контроля, применяемые при контроле, не следует указывать в ТУ, если они установлены в межгосударственных, национальных, отраслевых стандартах и других НД, а также в инструкциях или программах и методиках испытаний, разрабатываемых как КД в соответствии с ГОСТ 2.102 и ГОСТ 2.106, в том числе в КД «Программа и методика испытаний» по ГОСТ 2.106, на который следует приводить ссылку в ТУ.

5.7.17 В тексте ТУ или в приложении к ТУ, при необходимости, следует приводить схемы соединения средств контроля с контролируемым изделием.

      5.8 Указания по эксплуатации, в том числе требования хранения, транспортирования и утилизации

5.8.1 В разделе необходимо устанавливать требования по эксплуатации изделия, по установке, монтажу и применению изделий на месте их эксплуатации (применения), например способ соединения с другими изделиями: требования к условиям работы при низких либо высоких температурах с указанием, при необходимости, критериев и методов контроля; возможность работы в других средах; особые условия эксплуатации (необходимость защиты от электрических и радиационных полей, требования предварительного испытания, технического обслуживания и др.).

5.8.2 В подразделе «Хранение и транспортирование» следует устанавливать требования к обеспечению сохранности изделия при его хранении и транспортировании, в том числе по обеспечению безопасности.

Требования к хранению и транспортированию следует приводить только при отсутствии на данное изделие стандартов и других НД на хранение и транспортирование.

5.8.2.1 В подразделе следует указывать условия хранения изделия, обеспечивающие его сохранность, в том числе требования к месту хранения изделий (навес, крытый склад, отапливаемое помещение и т.д.), к защите изделий от влияния внешней среды (влаги, вредных испарений и др.), температурный и влажностный режим хранения, а при необходимости требования к срокам периодических осмотров хранимых изделий, регламентным работам, а также необходимые методы консервации и консервационные материалы, марку и документы, по которым осуществляется их поставка, либо давать ссылки на соответствующие документы.

5.8.2.2 В подразделе следует приводить способ укладывания изделий (в штабеля, на стеллажи, подкладки и т.п.), а также специальные правила хранения ядовитых, огнеопасных, взрывоопасных и тому подобных изделий.

5.8.2.3 Правила хранения продукции излагают в следующей последовательности:

— место хранения;

— условия хранения;

— условия складирования;

— специальные правила и сроки хранения (при необходимости).

5.8.2.4 В подразделе следует указывать виды транспорта (воздушный, водный, железнодорожный, автомобильный) и транспортных средств (например, крытые или открытые вагоны, рефрижераторные вагоны, цистерны, трюмы или палубы судов, закрытые автомашины и т.п.), способы крепления и укрытия изделия в этих средствах, а также требования по перевозке изделий в универсальной специализированной таре, специализированным транспортом, количество мест (массу) изделий в таре, габаритные размеры тары, порядок размещения тары и т.д.

5.8.2.5 В подразделе следует указывать параметры транспортирования (допустимую дальность, скорость и т.п.) и допустимые механические, температурные и другие воздействия при транспортировании, климатические условия, специальные требования к изделиям при транспортировании (необходимость защиты от внешних воздействующих факторов, от ударов при погрузке и выгрузке и правила обращения с изделиями после транспортирования при низких либо высоких температурах, порядок расконсервации и т.п.).

5.8.2.6 Требования к хранению и транспортированию следует приводить только при отсутствии на данное изделие соответствующих НД либо КД, где отражены условия хранения и транспортирования.

5.8.3 В подразделе «Требования утилизации изделия» следует приводить:

— мероприятия по подготовке и отправке изделия на утилизацию;

— методы утилизации, если изделие представляет опасность для жизни, здоровья людей и окружающей среды после окончания срока службы, либо приводить ссылки на соответствующие НД или КД.

      5.9 Гарантии изготовителя

В разделе «Гарантии изготовителя» необходимо устанавливать права и обязанности изготовителя по гарантиям в соответствии с действующим законодательством.

Примечание — Для изделий, разрабатываемых по заказам Министерства обороны, правила оформления раздела следует устанавливать по соответствующему НД либо по согласованию с заказчиком (ПЗ).

      6 Порядок согласования и утверждения технических условий

6.1 ТУ должно согласовываться и утверждаться в составе комплекта КД на изделие на приемочной комиссии в соответствии с требованиями Системы разработки и постановки продукции на производство, если решение о постановке изделия на производство принимает приемочная комиссия.

Примечание — Комплект КД, направленный на согласование, определяется разработчиком, если это не указано в ТЗ на ОКР.

Разработчику следует согласовывать с заказчиком (потребителем) ТУ в составе комплекта КД и направлять его не позднее чем за один месяц до начала работы в организации, представители которых включены в состав приемочной комиссии.

Подписание акта приемки ТУ в составе комплекта КД на изделие на любой стадии разработки по ГОСТ 2.103 членами приемочной комиссии означает согласование комплекта КД, включая ТУ.

ТУ, содержащие требования, относящиеся к компетенции органов государственного контроля и надзора, если они не являются членами приемочной комиссии, подлежат согласованию с ними.

Необходимость направления ТУ с комплектом КД на согласование в другие заинтересованные организации, если они не являются членами приемочной комиссии, должен определять разработчик по согласованию с ними.

6.2 Если решение о постановке изделия на производство принимают без приемочной комиссии, ТУ с комплектом КД необходимо направлять на согласование заказчику (потребителю).

ТУ, содержащие требования, относящиеся к компетенции органов государственного контроля и надзора, подлежат согласованию с ними.

Необходимость направления ТУ с комплектом КД на согласование другим заинтересованным организациям при наличии в них требований, относящихся к их компетенции, должен определять разработчик по согласованию с заказчиком (потребителем). ТУ следует направлять во все организации одновременно.

6.3 ТУ, содержащие ссылки на стандарты (межгосударственные, национальные), включающие требования к качеству изделия, обеспечивающие его безопасность для жизни, здоровья и имущества, охрану окружающей среды, а также содержащие ссылки на правила и нормы, установленные органами государственного контроля и надзора, могут с ними не согласовываться.

6.4 Для вида изделия «комплекс», поставляемого комплектно заказчику (потребителю), ТУ дополнительно следует согласовывать с организацией, осуществляющей монтаж на месте эксплуатации, в части требований, относящихся к ее компетенции, если эти требования не были согласованы с ней ранее.

6.5 Рассмотрение ТУ в составе комплекта КД, представленных на согласование, не должно превышать 1 мес с момента поступления их в организацию.

6.6 Согласование ТУ в составе комплекта КД следует оформлять подписью руководителя (заместителя руководителя) согласующей организации под грифом «СОГЛАСОВАНО» или отдельным документом (актом приемочной комиссии, письмом, протоколом и т.п.), при этом под грифом «СОГЛАСОВАНО» следует указывать дату и номер документа.

При согласовании не допускается запись «Согласовано с замечаниями».

6.7 Необходимость согласования с потребителем комплекта КД, включая ТУ на изделие, разработанные в инициативном порядке, должен определять разработчик.

6.8 Изменения к ТУ следует оформлять по ГОСТ 2.503 и согласовывать в порядке, установленном для КД. Допускается изменения к ТУ согласовывать только с заказчиком (потребителем), если они не затрагивают требований ранее согласовавших ТУ организаций.

6.9 ТУ в составе комплекта КД должны утверждаться разработчиком или органом, предусмотренным действующим законодательством.

6.10 Изменения к ТУ следует разрабатывать и оформлять держателю подлинника ТУ.

6.11 Утверждение ТУ в составе комплекта КД (изменений к ним) следует оформлять подписью руководителя (заместителя руководителя) разработчика под грифом «УТВЕРЖДАЮ» на титульном листе КД (комплекта КД) в соответствии с ГОСТ 2.105.

6.12 ТУ утверждаются, как правило, без ограничения срока действия.

Ограничение срока действия ТУ следует устанавливать, при необходимости, по согласованию с заказчиком (потребителем).

6.13 ТУ в составе комплекта КД на изделия, разрабатываемые по заказам Министерства обороны, следует согласовывать и утверждать по правилам, установленным соответствующими НД.

6.14 ТУ в составе комплекта КД на отдельные виды изделий могут согласовываться и утверждаться министерствами (ведомствами), если их согласование и утверждение установлены законодательными или иными правовыми нормативными документами.

Скачать пример ТУ: https://techdocexpert.ru/shop/

Примеры оформления ТУ: https://techdocexpert.ru/shop/primeri-dokumentov-v-pdf/

Руководства по эксплуатации и паспорта по ГОСТ Р 2.601-2019 Единая система конструкторской документации (ЕСКД). Эксплуатационные документы

 ГОСТ Р 2.601-2019

Разработать руководство по эксплуатации онлайн: https://techdocexpert.ru/shop/generator-rukovodstv-po-ekspluatacii-online/

Разработать руководство на оборудование: https://techdocexpert.ru/shop/generator-rukovodstv-po-ekspluatacii-online/

Разработать инструкцию по эксплуатации онлайн: https://techdocexpert.ru/shop/generator-rukovodstv-po-ekspluatacii-online/

Разработать РЭ для сертификации: https://techdocexpert.ru/shop/generator-rukovodstv-po-ekspluatacii-online/

Разработать руководство на агрегат насосный : https://techdocexpert.ru/shop/generator-rukovodstv-po-ekspluatacii-online/

Разработать паспорт для сертификации: https://techdocexpert.ru/shop/generator-tehpasportov-online/

Разработать паспорт на насос для сертификации: https://techdocexpert.ru/shop/generator-tehpasportov-online/

Разработать паспорт на клапан для сертификации: https://techdocexpert.ru/shop/generator-tehpasportov-online/

Разработать паспорт на электронику для сертификации: https://techdocexpert.ru/shop/generator-tehpasportov-online/

Разработать паспорт на оборудование для сертификации: https://techdocexpert.ru/shop/generator-tehpasportov-online/

Разработать обоснование безопасности на электроинструмент https://techdocexpert.ru/shop/generator-obosnovaniya-bezopasnosti-online/

Разработать обоснование безопасности на промышленные агрегаты https://techdocexpert.ru/shop/generator-obosnovaniya-bezopasnosti-online/

Разработать обоснование безопасности на сосуд под давлением https://techdocexpert.ru/shop/generator-obosnovaniya-bezopasnosti-online/

Разработать обоснование безопасности на насос https://techdocexpert.ru/shop/generator-obosnovaniya-bezopasnosti-online/

Разработать ОБ на электроинструмент https://techdocexpert.ru/shop/generator-obosnovaniya-bezopasnosti-online/

 НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

 Единая система конструкторской документации

 ЭКСПЛУАТАЦИОННЫЕ ДОКУМЕНТЫ

 Unified system for design documentation. Exploitative documents

___________________________________________________________

ОКС 01.100

Дата введения 2020-02-01

 Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАНДАРТИНФОРМ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 065 «Разработка и постановка продукции на производство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. N 177-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ. Март 2020 г., апрель 2021 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

      1 Область применения

Настоящий стандарт устанавливает виды, комплектность и общие требования к выполнению эксплуатационных документов.

На основе настоящего стандарта допускается разрабатывать стандарты, устанавливающие виды, комплектность и общие требования к выполнению эксплуатационных документов на изделия конкретных видов техники с учетом их специфики.

      2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2.051 Единая система конструкторской документации. Электронные документы. Общие положения

ГОСТ 2.102 Единая система конструкторской документации. Виды и комплектность конструкторских документов

ГОСТ 2.104 Единая система конструкторской документации. Основные надписи

ГОСТ 2.201 Единая система конструкторской документации. Обозначения изделий и конструкторских документов

ГОСТ 2.301 Единая система конструкторской документации. Форматы

ГОСТ 2.304 Единая система конструкторской документации. Шрифты чертежные

ГОСТ 2.317 Единая система конструкторской документации. Аксонометрические проекции

ГОСТ 2.503 Единая система конструкторской документации. Правила внесения изменений

ГОСТ 2.605 Единая система конструкторской документации. Плакаты учебно-технические. Общие технические требования

ГОСТ 2.608 Единая система конструкторской документации. Порядок записи сведений о драгоценных материалах в эксплуатационных документах

ГОСТ 2.611 Единая система конструкторской документации. Электронный каталог изделий. Общие положения

ГОСТ 2.612 Единая система конструкторской документации. Электронный формуляр. Общие положения

ГОСТ 2.701 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

ГОСТ 5773 Издания книжные и журнальные. Форматы

ГОСТ 18322 Система технического обслуживания и ремонта техники. Термины и определения

ГОСТ 22240 Обложки и крышки переплетные. Типы

ГОСТ 25866 Эксплуатация техники. Термины и определения

ГОСТ Р 2.105 Единая система конструкторской документации. Общие требования к текстовым документам

ГОСТ Р 2.610 Единая система конструкторской документации. Правила выполнения эксплуатационных документов

ГОСТ Р 54564 Лом и отходы цветных металлов и сплавов. Общие технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

      3 Термины, определения и сокращения

      3.1 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1 эксплуатационный документ: Конструкторский документ, который в отдельности или в совокупности с другими документами определяет правила эксплуатации изделия и/или отражает сведения, удостоверяющие гарантированные изготовителем значения основных параметров и характеристик (свойств) изделия, гарантии и сведения по его эксплуатации в течение установленного срока службы.

3.1.2

эксплуатация изделия:

 Стадия жизненного цикла изделия с момента принятия его потребителем от предприятия-изготовителя или ремонтного предприятия до отправки в ремонт или списания*

.

_______________

 Здесь и далее знаком «*» отмечены пункты, к которым даны комментарии в приложении А.

3.1.3 техническое состояние изделия: Совокупность подверженных изменению свойств изделия, в определенный момент времени характеризуемая степенью соответствия фактических значений показателей и/или качественных признаков, установленных в эксплуатационных и/или нормативных документах.

3.1.4

Примечание — В эксплуатационных документах информационный объект представляет собой смысловую и/или структурную единицу технической информации.

3.1.5 интерактивное электронное техническое руководство: Обобщенное название для взаимосвязанной совокупности эксплуатационных документов, выполненных в форме интерактивного электронного документа по ГОСТ 2.051 и, как правило, содержащихся в одной общей базе данных эксплуатационной документации.

3.1.6 перечень действующих документов: Перечень электронных эксплуатационных документов, получаемых из общей базы данных эксплуатационной документации.

Примечание — Определяет состав комплекта ЭД на изделие. По назначению — аналог ведомости эксплуатационных документов в бумажной форме.

3.1.7 обозначение иллюстрации: Идентификатор (стандартизованный структурированный адрес) иллюстрации в общей базе данных и/или поставляемой базе данных эксплуатационной документации.

3.1.8 стиль: Перечень связанных с информационным объектом правил, регламентирующих отображение данных на устройстве вывода (шрифта, размера, цвета и т.д.).

3.1.9 электронная система отображения: Комплекс программно-технических средств для воспроизведения данных, содержащихся в интерактивном электронном документе.

3.1.10 модуль данных: Совокупность взаимосвязанных технических сведений по эксплуатации изделия, относящихся к определенной тематике и не допускающих дальнейшего их дробления на составные части.

3.1.11 обозначение модуля данных: Идентификатор (стандартизованный структурированный адрес) модуля данных в общей базе данных и/или поставляемой базе данных эксплуатационной документации.

3.1.12 общая база данных эксплуатационной документации: Автоматизированная система хранения и управления модулями данных, входящими в состав эксплуатационной документации на изделие, позволяющая по запросу получить конкретный электронный или бумажный эксплуатационный документ.

3.1.13 условное графическое обозначение (условное обозначение): иллюстрация, приведенная без названия и обозначения.

      3.2 Сокращения

В настоящем стандарте применены следующие сокращения:

БД — база данных;

ЗИП — запасные части, инструменты и принадлежности;

ИО — информационный объект;

ИЭД — интерактивный электронный документ;

КД — конструкторский(ие, ая) документ (документы, документация);

МД — модуль данных;

НД — нормативный документ;

ОБДЭ — общая база данных эксплуатационной документации;

ОИЛ — обозначение иллюстрации;

ОМД — обозначение модуля данных;

ПЗК — портативный защищенный компьютер;

СЕ — сборочная единица;

СНК — система нумерации и кодирования;

СЧ — составная часть;

ТЗ — техническое задание;

ЭВМ — электронно-вычислительная машина;

ЭД — эксплуатационный документ (документы);

ЭСО — электронная система отображения.

      4 Общие требования

4.1 ЭД предназначены для эксплуатации изделий, ознакомления с их конструкцией, изучения правил эксплуатации (использования по назначению, технического обслуживания, текущего ремонта, хранения и транспортирования), отражения сведений, удостоверяющих гарантированные изготовителем значения основных параметров и характеристик (свойств) изделия, гарантий и сведений по его эксплуатации (длительность и условия работы, техническое обслуживание, ремонт и другие данные), а также сведений по его утилизации.

4.2 Сведения об изделии, помещаемые в ЭД, должны быть достаточными для обеспечения правильной и безопасной эксплуатации изделий в течение установленного срока службы. При необходимости в ЭД приводят указания о требуемом уровне подготовки обслуживающего персонала.

4.3 ЭД, поставляемые с изделием, должны полностью ему соответствовать.

4.4 При разработке ЭД следует использовать термины и определения в области эксплуатации, обслуживания и ремонта в соответствии с ГОСТ 25866 и ГОСТ 18322.

4.5 ЭД разрабатывают на основе:

— рабочей конструкторской документации — по ГОСТ 2.102;

— опыта эксплуатации аналогичных изделий;

— анализа эксплуатационной технологичности изделий данного типа и их составных частей;

— результатов исследования надежности изделий данного типа и аналогичных изделий;

— результатов научно-исследовательских работ, направленных на повышение качества эксплуатации изделий (при наличии).

4.6 Изложение текста ЭД и титульный лист выполняют в соответствии с требованиями настоящего стандарта и ГОСТ Р 2.105.

Схемы в ЭД выполняют в соответствии с требованиями ГОСТ 2.701.

4.7 Правила выполнения ЭД — по ГОСТ Р 2.610.

4.8 ЭД могут быть выполнены как бумажные и/или как электронные КД. Документы одного вида и наименования независимо от формы выполнения, являются равноправными и взаимозаменяемыми.

4.9 Виды, комплектность и выполнение (электронное или бумажное) ЭД устанавливает разработчик, если это не оговорено в ТЗ. Для ЭД на изделия, разработанные по заказу Министерства обороны, это решение должно быть согласовано с заказчиком (представительством заказчика).

4.10 Электронные ЭД могут быть выполнены в виде ИЭД — по ГОСТ 2.051. Как правило, такие ЭД выполняют при необходимости предоставления в интерактивном режиме эксплуатирующему персоналу:

— указаний, необходимых для правильной и безопасной эксплуатации изделия;

— сведений о конструкции, принципе действия, характеристиках (свойствах) изделия и его составных частей;

— сведений, относящихся к использованию изделия по назначению, оценке его технического состояния;

— сведений, относящихся к техническому обслуживанию, текущему ремонту, хранению, транспортированию и утилизации изделия.

4.11 При выполнении ЭД в виде ИЭД и передачи их заказчику (потребителю) следует, при необходимости, в состав поставки включать программно-технические средства, обеспечивающие визуализацию содержащейся в ЭД информации и интерактивное взаимодействие с пользователем.

4.12 ЭД, выполненные в виде ИЭД, в зависимости от механизма обработки содержательной части и программно-аппаратного обеспечения, применяемого для визуализации документации, подразделяют на следующие типы:

— структурированные, представляющие собой структурированную совокупность ИО с возможностями навигации по содержанию документа и поиска нужной информации;

— модульные, предусматривающие основанное на применении базы данных хранение всех технических сведений, структурированных в БД и оформленных в виде МД, из которой по запросу пользователя можно сформировать требуемые ЭД для их просмотра на экране средствами ЭСО;

— интегрированные, предусматривающие хранение в БД всех технических сведений в виде МД, при этом для формирования и визуализации средствами ЭСО требуемых ЭД или их структурных элементов используют принципы экспертных систем, а также интеграцию с программными средствами, не входящими в ИЭД*;

— Интернет-ориентированные, предназначенные для размещения в глобальной сети Интернет и, как правило, представляющие собой набор сформированных ЭД или БД, содержащую совокупность МД и позволяющую формировать требуемые ЭД. Как правило, Интернет-ориентированные ЭД представляют в соответствующих форматах

.

4.13 В ЭД, поставляемых с изделием, должна содержаться следующая информация:

— наименование страны-изготовителя и предприятия-изготовителя;

— наименование и обозначение изделия;

— основное назначение, сведения об основных технических данных и потребительских свойствах изделия;

— правила и условия эффективного и безопасного использования, хранения, транспортирования и утилизации изделия;

— ресурс, срок службы и сведения о необходимых действиях потребителя по его истечении, а также информация о возможных последствиях при невыполнении указанных действий (сведения о необходимых действиях по истечении указанных);

— ресурсов, сроков службы, а также возможных последствиях при невыполнении этих действий приводят, если изделие по истечении указанных ресурса и сроков может представлять опасность для жизни, здоровья потребителя (пользователя), причинять вред его имуществу или окружающей среде либо оно становится непригодным для использования по назначению. Перечень таких изделий составляют в установленном порядке;

— сведения о техническом обслуживании и ремонте изделия (при наличии);

— гарантии изготовителя (поставщика) (в установленном законодательством порядке);

— сведения о сертификации (при наличии);

— сведения о приемке;

— юридический адрес изготовителя (поставщика) и/или продавца;

— сведения о цене и условиях приобретения изделия (приводит, при необходимости, изготовитель, поставщик либо продавец). Для изделий, разрабатываемых и/или поставляемых по заказам Министерства обороны, эти сведения и условия не приводят.

      5 Виды и комплектность эксплуатационных документов

      5.1 Виды эксплуатационных документов

5.1.1 К ЭД относят текстовые, графические и аудиовизуальные (мультимедийные) КД, которые в отдельности или в совокупности дают возможность ознакомления с изделием и определяют правила его эксплуатации.

5.1.2 ЭД подразделяют на виды, указанные в таблице 1.

Таблица 1 — Виды эксплуатационных документов

      5.2 Комплектность эксплуатационных документов

5.2.1 Номенклатуру ЭД, необходимую для обеспечения эксплуатации изделия, устанавливают в соответствии с таблицей 2.

Таблица 2 — Номенклатура эксплуатационных документов

Код документа	Наименование документа	Степень обязательности разработки документа	Дополнительное указание
РЭ	1 Руководство по эксплуатации		РЭ может быть выполнено в виде интерактивного электронного технического руководства
ИМ	2 Инструкция по монтажу, пуску, регулированию и обкатке изделия		ИМ составляют на монтаж, пуск, регулирование и обкатку изделия на месте его применения и в случае, если эти требования нецелесообразно или невозможно изложить в РЭ
ФО	3 Формуляр		Документ составляют на изделия, в период эксплуатации которых необходимо вносить сведения о значениях основных параметров и характеристиках (свойствах) изделия, отражающих техническое состояние данного изделия и/или данные о процессе эксплуатации (длительности и условиях работы, данные о проведении технического обслуживания, ремонта и другие данные). Электронный формуляр выполняют по ГОСТ 2.612
ПС	4 Паспорт		ПС составляют на изделия, для которых объем необходимых для эксплуатации данных и основных показателей незначителен и в период эксплуатации которого нет необходимости вносить сведения о значениях и/или подтверждении этих показателей
ЭТ	5 Этикетка		ЭТ составляют на изделия, для которых данные, необходимые для эксплуатации, не превышают пяти-шести основных показателей, когда для подтверждения этих показателей нет необходимости составлять ФО (ПС) и технически их невозможно и/или нецелесообразно маркировать на изделии
КИ	6 Каталог изделия		КИ составляют на изделия, для которых в течение времени эксплуатации предусмотрены неоднократный ремонт и замены составных частейПримечания1 Общие правила выполнения КИ — по ГОСТ Р 2.610.2 Электронный каталог изделия выполняют по ГОСТ 2.611.
НЗЧ	7 Нормы расхода запасных частей		Под НЗЧ на период эксплуатации одного изделия понимают среднее ожидаемое за этот период количество замен составных частей из-за отказов и выработки ресурса
НМ	8 Нормы расхода материалов		Под НМ понимают среднее ожидаемое за период эксплуатации расходуемое количество материалов на одно изделие
ЗИ	9 Ведомость ЗИП		ЗИ составляют на изделия, с которыми совместно поставляют прилагаемые к ним комплекты ЗИП, а также наборы ЗИП, поставляемые отдельно от изделия, для эксплуатации которых предназначается ЗИП (например, ЗИП одиночный, групповой, ремонтный и др.). Если количество наименований изделий и материалов незначительно, то ЗИ допускается не разрабатывать, а их номенклатуру перечисляют в формуляре или паспорте
УП	10 Учебно-технические плакаты		УП разрабатывают по ГОСТ 2.605
ИС	11 Инструкции эксплуатационные специальные		Документы составляют на изделия, для которых в течение времени эксплуатации следует выполнять специальные требования, относящиеся к использованию по назначению, техническому обслуживанию, текущему ремонту, хранению, транспортированию и утилизации
ВЭ	12 Ведомость эксплуатационных документов		ВЭ составляют на изделия, в комплект эксплуатационных документов которых входят два и более самостоятельных эксплуатационных документа
Условные обозначения:— документ обязательный;— необходимость разработки документа устанавливает разработчик. Для изделий, разрабатываемых по заказу Министерства обороны, номенклатуру ЭД согласовывают с ним.Примечание — В зависимости от назначения изделия, условий эксплуатации и объема помещаемых сведений в обязательном порядке составляют либо ФО, либо ПС, либо ЭТ, либо включают один из этих документов в объединенный ЭД.

5.2.2 В ЭД на изделие включают в необходимых объемах сведения об изделии в целом и составных частях, установленных на изделии к моменту поставки его заказчику (потребителю).

ЭД на составные части изделия допускается включать в состав ЭД на изделие по согласованию с заказчиком (при наличии), при этом в ЭД на изделие не повторяют содержание документов на его составные части.

Описание и правила эксплуатации составных частей, в том числе покупных изделий, должны быть, как правило, включены в соответствующие ЭД на изделие в качестве их самостоятельных разделов, подразделов и пунктов.

5.2.3 В ЭД дают ссылки только на документы, включенные в ведомость эксплуатационных документов для данного изделия.

При указании сведений об изделии и/или материале, изготовленных по стандартам или техническим условиям, в ЭД указывают обозначение соответствующих стандартов или технических условий.

5.2.4 В зависимости от особенностей изделия, объема сведений по нему и условий эксплуатации допускается:

— разделять документ на части в соответствии с ГОСТ Р 2.105;

— разрабатывать объединенные ЭД (допускается выпускать на изделие один ЭД).

Объединенному ЭД присваивают наименование и код вышестоящего документа, приведенного в таблице 2.

Степень деления ЭД на части, разделы, подразделы и пункты определяет разработчик изделия в зависимости от объема помещаемых в ЭД сведений.

Допускается отдельные части, разделы и подразделы ЭД объединять или исключать, а также вводить новые.

5.2.5 На конструктивно простейшие изделия, объем сведений по которым незначителен, ЭД допускается не составлять, а необходимые сведения размещать (маркировать) на самом изделии или на фирменной табличке, прикрепляемой к нему.

5.2.6 Специальные требования, относящиеся к использованию по назначению, техническому обслуживанию, текущему ремонту, хранению, транспортированию и утилизации, для удобства использования допускается оформлять в виде самостоятельных частей ЭД, приложений к ним или специальных инструкций. В качестве самостоятельных частей и приложений к документам, указанным в таблице 2, как правило, выполняют:

— памятки по обращению с изделием;

— специальные формуляры (например, формуляр шумности, по аварийно-спасательному обеспечению);

— ведомости (например, ведомости размещения ЗИП, имущества);

— нормировочные документы (например, нормы времени, трудоемкости выполнения отдельных работ);

— сервисные книжки по обслуживанию изделия, гарантийные талоны;

— спецификации комплектов специального назначения.

В качестве специальных инструкций, как правило, выполняют:

— инструкции для отдельных специалистов обслуживающего персонала;

— инструкции по мерам безопасности;

— инструкции по проверке специальных контрольно-измерительных приборов и оборудования;

— инструкции по проведению специальных работ, проверок и испытаний изделий на промежуточных пунктах (базах, складах);

— инструкции по утилизации, инструкции по переводу изделия в категорию утилизируемого;

— инструкции по защите информации и др.

Для изделий, разрабатываемых по заказу Министерства обороны, номенклатура, структура и содержание приложений и специальных инструкций должны быть согласованы с заказчиком (представительством заказчика). Эти документы следует включать в ВЭ.

5.2.7 В качестве ЭД или в составе их для изделий единичного производства допускается использовать КД, предусмотренные ГОСТ 2.102, перечень которых согласовывают с заказчиком (представительством заказчика). Эти документы включают в ВЭ.

      6 Общие требования к изложению текста эксплуатационных документов

6.1 В тексте документа при изложении указаний о проведении работ применяют глаголы в повелительном наклонении, например, «Открыть люк…», «Нажать кнопку…» и т.п.

6.2 Описание порядка выполнения каких-либо работ следует приводить в логической последовательности их выполнения.

Перечень работ допускается оформлять в виде таблицы.

6.3 Если информация относится только к изделиям определенных серий или заводских номеров, то перед изложением этой информации после слова «ВНИМАНИЕ» приводят указание о распространении ее на соответствующие номера изделий (серии).

6.4 Общее построение ЭД следует выполнять в соответствии с требованиями ГОСТ Р 2.105. Для изделий с многоступенчатой системой деления на составные части рекомендуется ЭД оформлять с применением блочного принципа построения документов (см. приложение Г). В этом случае ЭД делят на структурные элементы, как правило, в соответствии с конструктивным делением изделия на составные части.

Для структурных элементов ЭД устанавливают систему нумерации и кодирования, которую, как правило, устанавливают в НД на конкретные виды (группы) изделий с учетом их сложности и конструктивных особенностей.

6.5 При разработке документов особое внимание должно быть обращено на изложение требований к соблюдению мер безопасности при эксплуатации и ремонте изделий. Текст с предупреждениями и требованиями мер предосторожности должен всегда выделяться для привлечения внимания пользователя. Рекомендуется использовать соответствующий графический символ или другой четко заметный знак.

В тексте этим требованиям должны предшествовать предостерегающие слова «ПРЕДУПРЕЖДЕНИЕ», «ВНИМАНИЕ», «ЗАПРЕЩАЕТСЯ».

Предостерегающие слова общего характера, распространяющиеся на весь документ, допускается выполнять предшествующими основному тексту документа. Например, если при выполнении каких-либо работ технического обслуживания присутствует одна и та же опасность, рекомендуется в тексте руководства (инструкции) поместить эти слова один раз в начале.

Слово «ПРЕДУПРЕЖДЕНИЕ» используют, когда нужно идентифицировать явную опасность для человека, выполняющего те или иные действия, или риск повреждения изделия.

Слово «ВНИМАНИЕ» используют, когда нужно привлечь внимание персонала к способам и приемам, которые следует точно выполнять во избежание ошибок при эксплуатации и ремонте изделия или когда требуется повышенная осторожность в обращении с изделием или материалами.

Слово «ЗАПРЕЩАЕТСЯ» используют, когда нарушение установленных ограничений или несоблюдение требований, касающихся использования материалов, способов и приемов обращения с изделием, может привести к нарушению мер безопасности.

Слова «ПРЕДУПРЕЖДЕНИЕ», «ВНИМАНИЕ» и «ЗАПРЕЩАЕТСЯ» следует печатать прописными буквами. Допускается предупреждающие слова и текст с предостережением выделять цветом, а также совместно с предупреждающими словами использовать пиктограммы.

При группировании предупреждений первым должен стоять текст, касающийся безопасности персонала.

Примеры выполнения текста с предупреждениями и требованиями мер предосторожности приведены в приложении Ж.

Все необходимые пояснения к тексту (таблицам) помещают или перед, или под абзацами, к которым они относятся. Пояснения начинают со слова «Примечание» (пояснение к таблице разрешается давать в виде сноски).

Примеры пояснения, предшествующего тексту

1 Примечание — Пункты 5-8 выполнять, если установлены внешние баки.

2 Примечание — Если гарпунная пушка имеет механизм качания прицела, то перед выверкой уровня вертлюга необходимо совместить риски на хомутике механизма качания.

Пример пояснения, следующего под текстом

Примечание — Подробное описание работы клапана см. в АБВГ.ХХХХХХ.014РЭ

Для изделий, требующих особой осторожности при обращении с ними, на обложке формуляра (паспорта) должна быть нанесена предупреждающая надпись, например, «ВНИМАНИЕ! ОСОБАЯ ОСТОРОЖНОСТЬ», а в тексте формуляра (паспорта) должны быть даны необходимые пояснения.

6.6 Все надписи (обозначения) и условные знаки, располагаемые на изделии и на фирменных табличках к изделию, должны быть приведены и описаны в документации.

6.7 Все встречающиеся в тексте примеры надписей на пультах, приборных досках и фирменных табличках, трафаретные наименования переключателей и их положений: команды, режимы работы, сигналы и т.п. следует выполнять по ГОСТ Р 2.105 (пункт 5.2.5).

6.8 При издании ЭД на иностранном языке текст выполняют с учетом требований международных стандартов на техническую документацию.

Для изделий, поставляемых на экспорт, ЭД комплектуют без листов утверждения.

6.9 При поставке изделий на экспорт непосредственно из эксплуатирующих организаций ЭД оформляют согласно настоящему стандарту, нормативным документам в этой области и дополнительным указаниям потребителя для этих организаций.

6.10 Для обеспечения наглядности, облегчения восприятия содержания излагаемого текста и его пояснения применяют различные табличные формы и графические иллюстрации.

6.11 Графические иллюстрации следует представлять в векторном (штриховом) виде. Допускается при согласии заказчика использовать тоновые иллюстрации (фотографии) при условии, что они удовлетворяют требованиям по ясной визуализации деталей.

6.12 В графических иллюстрациях следует использовать следующие типы векторных изображений:

— аксонометрические изображения (проекции) по ГОСТ 2.317. Наиболее наглядный трехмерный вид представления деталей, агрегатов, узлов (см. рисунок Б.1, приложение Б);

— перспективные изображения. Обычно используют только для очень больших агрегатов. Перспективные изображения также допускается использовать для схем размещения;

— ортогональные изображения. Используют в случае, если этот тип иллюстрации дает наглядное представление. В тех случаях, когда детали или порядок разборки могут быть однозначно идентифицированы с помощью вида сверху, такое представление также может быть использовано в качестве иллюстрации. Эта форма рекомендуется для монтажных и электрических схем и т.д.;

— диаграммы/схемы. Эти типы изображения используют для пояснения работы систем (например, гидравлической) или схем (например, электрической и т.д.);

— графики. Эти типы представления предназначены для показа отношений между различными параметрами;

— чертежи.

6.13 Во всех иллюстрациях следует соблюдать однообразие графического исполнения, оформления и принятых условных обозначений. Общие требования к выполнению элементов иллюстраций приведены в приложении В.

6.14 При выполнении иллюстраций соблюдают следующие общие правила:

— иллюстрации должны быть расположены как можно ближе к соответствующим частям текста, а количество иллюстраций должно быть достаточным для правильного понимания текста;

— иллюстрации должны быть представлены в виде и масштабе, наиболее благоприятном для восприятия, а, в случае необходимости, для наглядности должны быть использованы схема размещения и/или указатели направления;

— иллюстрации должны быть достаточно наглядными и простыми и должны иметь только необходимую информацию, непосредственно относящуюся к тексту. Следует избегать дублирования иллюстраций;

— следует избегать включения в иллюстрации несущественных деталей, таких как невидимые полости или детали, обозначаемые пунктирными линиями, лишние элементы, которые не поясняются в тексте. Точное представление подробностей, типа резьбы на винтах или вид головки болта могут быть опущены;

— расстояние между двумя линиями должно быть не менее суммарной толщины этих линий;

— цветные иллюстрации должны обеспечивать возможность их вывода на устройства ЭВМ в монохромном режиме с приемлемым качеством. Как альтернатива цвету допускается использовать штриховку или оттенение (заливку серым цветом). Если использование цвета имеет семантическое значение, то в инструкциях и других руководствах для оператора иллюстрации должны иметь соответствующий цвет;

— для облегчения чтения и возможности использования перекрестных ссылок следует использовать портретную ориентацию расположения иллюстраций. Допускается, при необходимости, использовать фальцованные иллюстрации или иллюстрации, выполненные в альбомной ориентации.

6.15 В пространственных схемах различных систем и плоских блок-схемах для большей ясности и наглядности все входящие в них приборы, аппараты и механизмы следует, по возможности, изображать в виде натурных изображений.

6.16 Графики следует выполнять с использованием координатной сетки, соответствующей масштабности шкал (равномерных или логарифмических). Графики, показывающие принципиальную картину изменения одной величины при изменении другой, допускается выполнять без координатной сетки.

Оси координат вычерчивают сплошными линиями без стрелок на конце. Стрелки на концах координатных линий показывают на графиках, показывающих характер функционального изменения величины и обычно не имеющих координатной сетки и масштабных делений на координатных осях. Толщина линий координатной сетки должна быть вдвое меньше толщины координатных осей, а толщина линий кривых — в два раза толще линий координатных осей.

6.17 Общие для всех иллюстраций требования и символы (стрелки, направления видов, толщины размерных и выносных линий, шрифты и размеры шрифтов иллюстраций и т.д.), как правило, устанавливает разработчик, если иное не указано в ТЗ. Пример установления требований к выполнению иллюстраций приведен в приложении Б.

6.18 При изготовлении типографским способом или подготовке ЭД в бумажной форме иллюстрации следует размещать на полной странице, полустранице, горизонтальной фальцованной странице. Размеры областей воспроизведения иллюстраций приведены в таблице 3.

Таблица 3 — Предельные размеры иллюстраций

6.19 При расположении иллюстрации на листе увеличенного формата фальцовка листа должна обеспечивать видимость номера страницы, как это показано на рисунке 1. Незаполненная страница (обратная сторона листа) должна быть обозначена на предыдущей странице в виде дроби (с.3/4).

     Рисунок 1 — Оформление листов увеличенного формата (правила фальцовки)

6.20 Для установления связи иллюстраций с текстом иллюстрации следует присваивать номер и наименование. Для иллюстрации на нескольких листах на каждом листе номер и наименование рисунка следует повторить. Номер и наименование рисунка должны быть расположены в центре страницы под иллюстрацией, вне области воспроизведения.

При выполнении ЭД в виде ИЭД иллюстрации следует также присваивать обозначение. Обозначение иллюстрации должно быть расположено в правом нижнем углу области воспроизведения иллюстрации вне самого изображения. Правила присвоения обозначений приведены в приложении Д.

6.21 Если графическая иллюстрация выполнена на нескольких листах, то на каждом листе должен быть приведен ее номер с указанием общего числа листов, на которых размещена иллюстрация, и порядковый номер каждого листа.

Примеры

1 Рисунок 20 (лист 1 из 4).

2 Рисунок 20 (лист 2 из 4) и т.д.

6.22 Схему размещения, как правило, располагают в левом верхнем углу иллюстрации. Схема размещения показывает расположение сборочной единицы относительно изделия в целом или его составной части и является наиболее предпочтительным видом для иллюстрации. Объект, на который обращается внимание на схеме размещения, должен быть выделен контуром, зачернением или цветом. Схемы размещения не используют в случаях, когда расположение иллюстрируемого изделия или его составной части совершенно ясно.

6.23 Ссылочные иллюстрации сборочных единиц или их составных частей, которые не входят в изображаемую сборочную единицу, но которые показывают ее взаимосвязи, должны быть изображены тонкими линиями без номеров элементов и контуров. По возможности, ссылочные иллюстрации не должны детализироваться.

6.24 При двусторонней печати иллюстраций в бумажном ЭД соблюдают следующие правила:

— иллюстрацию располагают на четной странице, на обороте предыдущего листа, если текст, относящийся к иллюстрации, находится на нечетной странице. Если текст находится на четной странице, то иллюстрацию располагают на следующей за ней странице документа. Иллюстрации могут быть расположены на нескольких листах.

Допускается размещать иллюстрации на листах увеличенного формата:

— иллюстрации, описание которых содержится на нескольких листах, располагают на листах увеличенного формата в конце текста, к которому они относятся, и помещают на той части листа, которая выступает за поле формата документа;

— графические иллюстрации типа номограмм, графиков рекомендуется выполнять в цветном изображении, обеспечивающем максимальный контраст между линиями координатной сетки и кривыми зависимостей. Цветные иллюстрации размещают, как правило, на отдельных листах.

6.25 Если в одной сборочной единице используют несколько одинаковых деталей, то на иллюстрации, как правило, показывают только одну деталь. При необходимости на иллюстрации допускается указывать обозначение чертежа, на основе которого выполнена данная иллюстрация.

      7 Порядок записи сведений о драгоценных материалах и цветных металлах

7.1 Порядок записи сведений о драгоценных материалах и цветных металлах выполняют в соответствии с ГОСТ 2.608 для драгоценных материалов и ГОСТ Р 54564 — для цветных металлов.

7.2 В РЭ, ФО, ПС и ЭТ указывают суммарную (расчетную) массу цветных металлов и их сплавов (цветных металлов), а также сведения о местах расположения составных частей изделия, которые содержат цветные металлы. Наименование цветных металлов и последовательность их записи — по ГОСТ Р 54564.

Примечания

1 При расчете массы не учитывают цветные металлы, входящие в состав покрытий, припоев и черных металлов.

2 Массу цветных металлов изделия указывают с учетом массы цветных металлов, применяемых в покупных изделиях.

7.3 При необходимости в РЭ, ФО и ПС могут быть приведены иллюстрации приемов разборки изделий для изъятия составных частей изделия, содержащих цветные металлы.

7.4 Допускается сведения о цветных металлах помещать в приложении к РЭ, ФО и ПС.

      8 Правила комплектования и оформления

      8.1 Общие требования к комплектованию и оформлению*

8.1.1 Комплектование ЭД осуществляют изготовители документации. В состав одной единицы комплектации можно включать документ целиком или несколько структурных элементов документа.

8.1.2 Документы, входящие в комплект ЭД, могут быть выполнены как:

— странично-ориентированные документы (на бумажном носителе и как электронный документ);

— интерактивные электронные документы (как правило, только как электронный документ).

8.1.3 Странично-ориентированные ЭД выполняют, как правило, с основной надписью по ГОСТ 2.104. Допускается выполнять подлинники ЭД без основной надписи, дополнительных граф и рамок. В этом случае:

— обозначение ЭД и номер страницы указывают на каждом листе в нижнем правом углу. При подготовке электронного ЭД наименование файла документа (части документа) указывают в нижнем левом углу;

— подписи лиц, предусмотренные в основной надписи по ГОСТ 2.104, указывают на титульном листе, а для ЭД, выполненных в электронной форме, — по ГОСТ 2.051;

— данные об изменениях указывают в листе регистрации изменений (рекомендуемая форма листа регистрации изменений по ГОСТ 2.503) или листе утверждения;

— при необходимости логотип организации — разработчика изделия указывают в верхнем левом углу страницы. Допускается логотип организации — разработчика изделия указывать в центре верхней части страницы.

Пример выполнения — в приложении Д.

8.1.4 Для изделий с многоступенчатой системой деления на составные части при оформлении ЭД с применением блочного принципа построения документов допускается выполнять подлинники ЭД без основной надписи, дополнительных граф и рамок. В этом случае страница состоит из следующих полей (зон):

— информационной зоны, где отображается техническая информация;

— верхней части страницы (верхнего колонтитула). Выполняют состоящим из одной или двух строк;

— нижней части страницы (нижнего колонтитула). Выполняют состоящим из двух или трех строк.

Пример выполнения верхней и нижней частей страницы — в приложении Д.

8.1.5 При двухсторонней печати надписи выполняют в зеркальном отображении относительно указанного расположения для односторонней печати.

      8.2 Правила комплектования и оформления бумажных эксплуатационных документов

8.2.1 ЭД выполняют, как правило, на листах формата А4 по ГОСТ 2.301. Допускается для ЭД применять другие форматы по ГОСТ 2.301. При отсутствии требований заказчика (потребителя) к оформлению ЭД правила устанавливает изготовитель изделия, на которое разрабатывают ЭД. Для изделий, разрабатываемых по заказу Министерства обороны, это решение должно быть согласовано с заказчиком (представительством заказчика).

8.2.2 Общие требования к оформлению содержательной части странично-ориентированного ИЭД на печатном листе — согласно настоящему стандарту и ГОСТ Р 2.610. Если совместно с ИЭД выпускают аутентичный ЭД по ГОСТ 2.051 в бумажной форме, то оформление аутентичного ЭД выполняют согласно требований к ИЭД.

8.2.3 Требования к представлению в информационной зоне печатного листа содержательной части странично-ориентированных ИЭД устанавливает разработчик, если это не оговорено в ТЗ. Для ИЭД на изделия, разработанные по заказу Министерства обороны, это решение должно быть согласовано с заказчиком (представительством заказчика).

8.2.4 При односторонней печати надписи выполняют в соответствии с 8.1.4.

При двухсторонней печати надписи выполняют в зеркальном отображении относительно указанного расположения для односторонней печати. При использовании блочного принципа построения документации оформление ЭД выполняют в соответствии с приложением Г.

8.2.5 Применяемый типографский способ печати ЭД должен обеспечивать достаточную четкость изображения, контрастность текстового и графического материалов, равномерную по всей странице плотность оттиска, необходимые для качественного переноса содержания на другие носители информации или для многократного снятия с нее копий.

8.2.6 Форматы ЭД для издания их типографским способом выбирают по ГОСТ 5773 [для формуляров рекомендуется формат 70х108/16 (170х260 мм)]. Документы свыше 64 страниц рекомендуется брошюровать в твердых переплетах (N 5, N 6, N 7) по ГОСТ 22240, обклеенных водомаслонепроницаемым материалом с легкоразъемными соединениями (замками), клапанами и завязками (зажимами).

При отсутствии требований заказчика (потребителя) к формату, марке бумаги, переплету и т.п. их устанавливает изготовитель изделия, на которое разрабатывают ЭД.

8.2.7 Все ЭД на изделия, поставляемые заказчику, брошюруют в прочные папки, обклеенные водонепроницаемым материалом, с легкоразъемными креплениями (замками). Ширина корешка папки должна обеспечивать возможность наклейки прозрачного кармана для помещения в него ярлыка с обозначением документа и номерами раздела(ов).

8.2.8 Количество листов, помещаемых в одну папку, определяют из необходимости обеспечения удобства работы, но не более 500 листов.

8.2.9 При большом количестве иллюстраций и схем их допускается брошюровать в отдельные папки (альбомы) и оформлять в виде приложения к документу.

8.2.10 Устройство механизма легкоразъемного соединения для крепления листов в папке должно исключать возможность его самопроизвольного раскрытия и выпадения листов при работе с документами.

8.2.11 При наличии в одной папке нескольких структурных элементов документа каждый из них изготовитель документации обозначает цветным шмуцтитулом. Выступающий язычок шмуцтитула, на который наносят номер структурного элемента (раздела, темы), должен быть жестким и с синтетическим покрытием. Для удобства прочтения шмуцтитулы располагают уступом.

8.2.12 В каждой папке с документом помещают:

— титульный лист документа, раздела (при его наличии);

— перечень основных структурных элементов документа (разделов) документа, количество и номера папок (если документ скомплектован в несколько папок);

— лист с содержанием папки;

— лист регистрации изменений;

— лист регистрации временных изменений (при их наличии);

— лист с перечнем принятых сокращений и условных знаков;

— введение (при необходимости).

      8.3 Правила комплектования и оформления электронных эксплуатационных документов

8.3.1 ЭСО должна обеспечивать унифицированный для всех содержащихся в ЭД данных способ взаимодействия с пользователем и технику представления информации. Общие требования к ЭСО — по ГОСТ Р 2.610, в т.ч. ЭД, выполненные в виде ИЭД.

8.3.2 Общие требования к визуальному представлению ЭД — согласно настоящему стандарту, ГОСТ Р 2.105 и ГОСТ Р 2.610.

8.3.3 Требования к визуальному представлению мультимедийной информации в ИЭД устанавливает разработчик, если это не оговорено в ТЗ. Для ИЭД на изделия, разработанные по заказу Министерства обороны, это решение должно быть согласовано с заказчиком (представительством заказчика).

8.3.4 При доступе пользователя к ОБДЭ ЭСО должна обеспечивать по запросу просмотр (при наличии у пользователя соответствующих прав):

— перечня ЭД, который может быть получен из ОБДЭ;

— титульных листов документов;

— перечня основных структурных элементов документа (при их наличии);

— содержания (оглавления) документа;

— листа регистрации изменений;

— листа регистрации временных изменений (при их наличии);

— перечня принятых сокращений и условных знаков.

8.3.5 Допускаются следующие варианты комплектования и передачи ЭД конечному пользователю:

а) комплектование и передача данных на электронном носителе без управляющей системы (просмотр ЭД осуществляется стандартными средствами операционной системы);

б) комплектование и передача данных на электронном носителе вместе с управляющей системой (просмотр ЭД осуществляется непосредственно с электронного носителя);

в) комплектование и передача устанавливаемых на компьютерную систему конечного пользователя данных и управляющей системы (просмотр ЭД осуществляется на компьютерной системе конечного пользователя после установки с электронного носителя);

г) передача устанавливаемой на компьютерную систему конечного пользователя управляющей системы и обеспечение удаленного доступа к данным, скомплектованным разработчиком (просмотр ЭД осуществляется на компьютерной системе конечного пользователя по электронной сети передачи информации после установки управляющей системы);

д) передача ПЗК с установленными управляющей системой, ЭСО и ОБДЭ, содержащей информацию, обеспечивающую получение комплекта ЭД согласно контракту. В этом случае просмотр ЭД осуществляется непосредственно на ПЗК*;

е) обеспечение доступа к ОБДЭ через глобальную информационную сеть. В этом случае на Интернет-сайте размещаются ОБДЭ (или ЭД определенного вида, например РЭ, ЗИ, КИ, ФО), а просмотр ЭД осуществляется стандартными средствами операционной системы или специализированной ЭСО. На сайте следует также размещать руководство пользователя. Доступ через Интернет в зависимости от условий контракта может быть:

— однократным или многократным;

— к указанным видам ЭД (РЭ, ЗИ, КИ, ФО и др.) или всей ЭД, доступной из ОБДЭ.

Заказчику передается электронный адрес сайта в сети Интернет и средства обеспечения санкционированного доступа*.

Приложение А

(справочное)

 Комментарии к пунктам стандарта

3.1.2 Эксплуатация, как правило, является совокупностью этапов ввода в эксплуатацию, приведения в установленную степень готовности к использованию по назначению, поддержания в установленной степени готовности к использованию, непосредственному использованию изделия по назначению, хранения и транспортирования.

3.1.12 Как правило, выполняют согласно [2].

4.12 Эксплуатационная документация на изделие, представленная в виде ИЭД приведенных типов, является ИЭД некоторой функциональности. Как правило, выделяются четыре вида:

— индексированные ИЭД представляют собой набор изображений страниц (в т.ч. полученных сканированием страниц бумажной документации). Страницы индексированы в соответствии с содержанием, перечнем иллюстраций, таблиц и т.п. Индексация должна позволять отобразить необходимое растровое представление раздела документации сразу после его выбора в содержании ИЭД. Этот вид ИЭД сохраняет ориентированность страниц и может быть выведен на печать без предварительной обработки;

— линейно-структурированные ИЭД структурированы в соответствии с требованиями систем вывода на печать, составными элементами которых являются главы, параграфы, секции, страницы и т.п. Оглавление документа содержит ссылки на соответствующие разделы технического руководства. Документ может также содержать перекрестные ссылки, таблицы, иллюстрации, ссылки на аудио- и видеоданные. Как правило, ИЭД этого вида позволяют осуществлять поиск данных в документах, которые могут содержать как растровую, так и векторную графику, сноски и заметки. Данный вид ИЭД может быть просмотрен на экране и выведен на печатающие устройства ЭВМ без предварительной обработки;

— иерархически-структурированные ИЭД — в них технические данные организованы как информационные объекты внутри хранилища информации, имеющего иерархическую структуру. Особенностью этого вида ИЭД является невозможность просмотра и получения бумажной копии документации без предварительной обработки, т.к. данные в ИЭД этого вида организованы иерархически;

— интегрированные — сочетают в себе функциональность ИЭД предыдущих видов с возможностью прямого интерфейсного взаимодействия с электронными программными модулями диагностики изделий, что позволяет оператору выполнять задачи более быстро и эффективно. ИЭД этого вида позволяют проводить анализ состояния изделия в конкретной ситуации, в т.ч. проводить операции по поиску отказов и неисправностей в изделии, определению причин сбоев, подбору запасных частей и т.п.

8.1 Общие требования — согласно ГОСТ Р 2.105 и оформляют согласно настоящему стандарту и дополнительным указаниям потребителя для этих организаций.

8.3.5, перечисление д) Как правило, выполняют на базе компьютера типа ноутбук, включаемого в состав средств обслуживания изделия.

8.3.5, перечисление е) Для хранения и передачи ЭД через глобальную электронную сеть передачи информации, как правило, следует выполнять ЭД в Интернет-ориентированных форматах

.

_______________

См. [1].

Приложение Б

(справочное)

 Пример указания требований для выполнения иллюстраций

Б.1 Пример указания требований для выполнения иллюстраций приведен на рисунке Б.1.

     Рисунок Б.1 — Пример указания требований для выполнения иллюстраций

Приложение В

(рекомендуемое)

 Общие требования к элементам иллюстраций

В.1 Все элементы иллюстрации, которые требуют идентификации, обозначают текстом, символьными и/или цифровыми обозначениями. Если идентификацию элементов осуществляют символьными (или цифровыми) обозначениями, то их следует пояснить на иллюстрации, в соответствующем тексте к этой иллюстрации или в перечне на отдельном листе.

Перечень следует размещать непосредственно после иллюстрации. В этом случае иллюстрация должна быть размещена на левосторонней странице, а перечень — на правосторонней. В случае, когда может потребоваться перевод текста документа на иностранный язык, рекомендуется применять цифровые обозначения.

В.2 Одинаковые детали обозначают одним и тем же номером. Если требуется указать количество одинаковых деталей (например, крепеж), используют знак «х» (см. рисунок В.1).

     Рисунок В.1 — Пример указания количества одинаковых деталей

В.3 Выносные линии должны удовлетворять следующим требованиям:

— быть минимальной длины;

— быть прямыми, без изломов. При необходимости допускается выполнять выносную линию с полкой;

— заканчиваться перед номером позиции;

— внутри детали заканчиваться точкой на конце;

— иметь стрелку на конце только в исключительных случаях для внесения ясности (например, в графиках);

— не должны быть параллельными линиям штриховки, если они проходят по штрихованному полю;

— не должны пересекаться между собой;

— места, где выносная линия проходит по штрихованному полю, фотографии, другой линии рисунка, должны быть выполнены на фоне белого цвета. Толщина участка фона с обеих сторон выносной линии должна быть не меньше толщины выносной линии.

В.4 В каталоге деталей и сборочных единиц количество указаний на однотипные элементы на иллюстрации должно соответствовать количеству, указанному в тексте для данного элемента. Для этого следует применять следующие способы выполнения иллюстраций:

— выполнять изображение и раздельные ссылки на различные места расположения элемента (рисунок В.2, элемент 26);

— использовать несколько выносных линий: от одного номера элемента могут быть направлены несколько выносных линий (см. рисунок В.2, элемент 28);

— использовать несколько идентичных ключевых символов (букв), если подробная иллюстрация относится к более чем одному месту расположения (см. рисунок В.2, элемент А);

— использовать значок «х» после номера элемента и следующего за ним соответствующего количества (см. рисунок В.2, элемент 4). Это допустимо только в том случае, когда все места расположения однотипных элементов не могут быть изображены или когда из практических и экономических соображений желательно удалить дополнительные выносные линии. Например, когда места расположения легко идентифицируются, но использование дополнительной информации, такой как повторяющиеся номера элементов, подробные изображения и т.д., сделают иллюстрацию неоправданно трудной для понимания.

     Рисунок В.2 — Пример нумерации деталей и выносных линий в каталоге

В.5 Осевые и проекционные линии следует использовать в иллюстрациях для указания порядка сборки деталей и составных частей. Линия проекции должна проходить хотя бы через одно отверстие или характерную точку детали или сборочной единицы. Кроме того, осевые и проекционные линии не должны пересекаться с другими линиями иллюстрации. Осевая линия должна представлять воображаемую линию, проходящую через центр элемента/сборочной единицы.

В.6 Если должны быть показаны укрупненные виды, детали и сечения, их располагают на иллюстрации в алфавитном порядке. Предпочтительнее начинать с верхнего правого угла иллюстрации (например, Вид А/Деталь А/Сечение А-А), размещая их, если возможно, по часовой стрелке. Линии сечений и стрелки сечения должны соответствовать виду. Для указания скрытых элементов, невидимых на основных видах, используют ломаные линии.

В.7 Если электрические или электронные компоненты требуют идентификации с помощью специальных обозначений, эти обозначения должны быть включены в подрисуночные надписи и/или в соответствующий текст. Для иллюстраций, выполненных в ортогональных проекциях (например, печатная плата), допускается использовать номера элементов, расположенные внутри границ компонента или соединенные с компонентом выносными линиями (см. рисунок В.3).

Примечание — Специальные обозначения не следует включать в саму иллюстрацию.

          Рисунок В.3 — Пример идентификации электрических и электронных компонентов

В.8 Для симметричных элементов показывают только детали, расположенные слева, сверху и спереди. Номер элемента, который не виден на рисунке, указывают в скобках над или под номером изображенного элемента, а выносная линия должна быть направлена к номеру изображенного элемента.

Исключения из этого правила допускаются в случае, когда симметричные детали отличаются друг от друга или когда для оценки необходимо изобразить другую деталь (например, правую). В иллюстрацию могут быть включены соответствующие ссылки на отдельные детали симметричного элемента, такие как «Только левый».

В.9 В тех случаях, когда визуально одинаковые компоненты появляются в разных местах одного и того же рисунка, допустимо изображать их только один раз. Их расположение и номера элементов могут быть указаны с помощью множественной индексации или таблиц внутри иллюстрации.

В.10 В случае использования нескольких идентичных крепежных деталей в детали или сборочной единице их размещение должно быть идентифицировано в соответствии с описанными правилами нумерации. Если последовательность установки (снятия) крепежных деталей не понятна из иллюстрации, но необходима для понимания, должен быть представлен пример последовательного монтажа (демонтажа). Если идентичные крепежные детали размещены в нескольких местах и имеют различную ориентацию, то иллюстрации должны содержать пояснения для правильной ориентации каждого элемента оборудования.

Приложение Г

(рекомендуемое)

 Оформление эксплуатационной документации на изделия с многоступенчатой системой деления на составные части

Г.1 Система нумерации

Г.1.1 Для ЭД на изделия с многоступенчатой системой деления на составные части устанавливают систему нумерации и кодирования структурных элементов ЭД. Как правило, для обозначения структурных элементов ЭД применяют арабские цифры по ГОСТ 2.304:

— разделам присваивают номера от 000 до 999 (под номером 000 помещают общую информацию об изделии в целом, а в остальных разделах — сведения о составных частях изделия);

— подразделам — номера 00, 10, 20, 30 и т.д. (номером 00 обозначают общую часть, содержащую сведения общего характера, излагаемые в подразделе);

— пунктам — номера 01, 02, 03 и т.д.

Г.1.2 Система нумерации разделов, подразделов и пунктов представляет собой разбивку знаков, входящих в номер, на три элемента: число — точка, число — точка, число. Например, последовательность цифр 010.20.04 расшифровывают следующим образом:

010 — раздел;

20 — подраздел;

04 — пункт.

При описании информации, относящейся ко всему разделу, используют первый элемент системы нумерации — номер раздела с последующими 00.00 (010.00.00). При описании подраздела, входящего в рассматриваемый раздел, используют два первых элемента нумерации — номера раздела и подраздела с последующими 00 (010.20.00).

Допускается алфавитно-цифровое обозначение структурных элементов ЭД. Например, последовательность цифр В1.20.04 расшифровывают следующим образом:

В1 — раздел;

20 — подраздел;

04 — пункт.

В этом случае применяют только арабские цифры и буквы латинского алфавита по ГОСТ 2.304, исключая буквы I и О.

Если алфавитно-цифровое обозначение должно содержать более 99 идентификаторов, диапазон обозначения необходимо расширить от А1 до А9, от В1 до В9 и т.д. до Z1-Z9.

При описании пунктов подразделов используют все три элемента нумерации.

Г.1.3 При наличии в разделе документа более десяти подразделов подразделы нумеруют путем изменения второго знака номера подраздела от 1 до 9 (11, 12, …, 21, 22, …, 31 и т.д.).

Г.1.4 Для придания определенной гибкости системе нумерации из общего количества номеров выделяют необходимое количество номеров для резервных разделов и подразделов документа.

Г.1.5 Номера разделов и подразделов, а также их наименования, при необходимости, устанавливают в НД на конкретные виды (группы) изделий с учетом их сложности и конструктивных особенностей.

Пример разделения текста на разделы, которым предшествует введение, представлен в таблице Г.1.

Таблица Г.1

Пример разделения разделов на подразделы представлен в таблице Г.2.

Таблица Г.2

Г.1.6 Сведения, излагаемые в разделе, подразделе и, при необходимости, в пункте делят на типовые темы, перечень и содержание которых в этом случае должны соответствовать перечню и содержанию разделов разрабатываемого ЭД согласно ГОСТ Р 2.610. Темам номера не присваивают. В заголовках к тексту указывают только наименование тем.

Использование всего количества тем необязательно.

Г.1.7 Каждой теме, помещаемой в документ, отводят определенные номера, которые должны быть типовыми для всех изделий конкретного вида (группы), при этом часть номеров может быть выделена как резервная.

Указанные номера используют:

а) для задания интервала страниц при подготовке документации со страничной организацией (как правило, с присвоением теме определенного диапазона страниц).

Пример выделения интервала страниц для тем приведен в таблице Г.3.

Таблица Г.3

б) для задания кода вида информации при подготовке документации с модульной организацией (как правило, в электронной форме с использованием ОБДЭ).

Пример задания кода вида информации приведен в таблице Г.4.

Таблица Г.4

Г.1.8 Для каждой темы, при необходимости, разработчик может вводить подтемы, уточняющие состав излагаемых сведений.

Пример деления тем на подтемы представлен в таблице Г.5.

Таблица Г.5

Г.1.9 Состав тем и подтем, их наименования и типовые номера (коды), при необходимости, устанавливают в НД на конкретные виды (группы) изделий с учетом их сложности и конструктивных особенностей.

При выполнении ЭД на вновь разрабатываемое изделие, состав тем и подтем, их наименования и типовые номера (коды) допускается устанавливать в ТЗ.

Г.1.10 Нумерацию страниц выполняют сквозной в пределах каждого структурного элемента документации. Для документов ФО, ПС, ЭТ, норм расхода и ведомостей нумерацию страниц выполняют сквозной в пределах всего документа.

Г.1.11 Таблицы и иллюстрации нумеруют последовательно в пределах каждого структурного элемента документации, например таблица 1.1, 1.2, рисунок 1.1, 1.2 и т.д.

При ссылках на таблицы и иллюстрации, помещаемые в данном структурном элементе документации, указывают их собственные номера, например «см. таблицу 101».

При ссылках на таблицы и иллюстрации других структурных элементов документации указывают соответственно их номера и собственные номера рисунков, например «см. 010.20.04, рисунок 201».

Допускается при выполнении ЭД в форме ИЭД ссылаться на таблицы (иллюстрации) по их обозначению (см. приложение Е), например «см. рисунок ICN-AE-A-000404-G-S3627-00191A-01-1».

Г.1.12 Для быстрого нахождения в конечном изделии СЧ, требующей технического обслуживания, рекомендуется разбивать изделие на зоны. Система идентификации зон должна быть простой, логично организованной и пригодной для использования в системах обработки данных.

Г.1.13 Зону, как правило, идентифицируют с помощью номера, состоящего из трех числовых разрядов. Первый разряд используют для указания основного конструктивного элемента изделия. Второй разряд идентифицирует зоны и их расположение по отношению к осевой линии (если она есть). Нечетные цифры применяют для левой стороны изделия, если смотреть вперед, четные цифры — для правой стороны. Зонам, которые расположены на осевой линии, допускается назначать как нечетные, так и четные цифры. Третий разряд используют, при необходимости, для дальнейшей детализации.

Г.1.14 Основные элементы конструкции изделия, такие как входные двери, люки, поверхности управления и т.д., должны иметь индивидуальные номера зон. Везде, где только возможно, границы зон должны быть привязаны к фактически существующим границам элементов конструкции.

Г.1.15 На схемах и в таблицах зон должны быть ясно указаны границы зон и номера элементов конструкции. Должно быть представлено физическое описание границ зон.

Не следует разбивать на зоны основные элементы конструкции, которые сами по себе являются отдельными зонами, например двери кабины, грузовые и багажные двери.

Границы зон должны включать в себя связанные между собой элементы конструкции, такие как окантовки проемов дверей. В этом случае окантовка двери не должна быть поделена между зонами.

Приложение Д

(рекомендуемое)

 Примеры оформления эксплуатационных документов

Д.1 Общие требования к представлению в бумажной форме в информационной зоне печатного листа содержательной части ИЭД первого, второго, третьего видов — согласно настоящему стандарту и ГОСТ Р 2.105.

Д.2 ИЭД четвертого вида, как правило, в бумажной форме не представляют. Допускается представлять в бумажном виде по требованию заказчика фрагменты ИЭД 4-го вида, не содержащие аудио- и видеоинформации, при этом требования к оформлению получаемого ЭД аналогичны требованиям для ИЭД первых трех видов.

Д.3 Верхний колонтитул состоит из следующих элементов: двух текстовых строк, обозначения документа, уровня конфиденциальности и логотипа предприятия (необязательно). Каждая из строк может содержать:

— наименование МД;

— наименование раздела;

— обозначение документа;

— наименование изделия;

— незаполненную строку;

— текст (определяет разработчик).

Оформление элементов верхнего колонтитула приведено на рисунке Д.1.

     Рисунок Д.1 — Оформление элементов верхнего колонтитула

Д.4 При выполнении элементов верхнего колонтитула следует соблюдать следующие правила:

— элемент «Обозначение документа» формируют как совокупность обозначения изделия по ГОСТ 2.201 и кода вида документа, например АБВГ.ХХХХХХ.ХХХРЭ. Допускается применять ранее принятую систему обозначений документов;

— элемент «Уровень конфиденциальности» указывают в верхнем правом углу колонтитула;

— элемент «Логотип организации» указывают в центре левой части колонтитула.

Допускается указывать элемент «Логотип организации» в центре колонтитула, в этом случае элементы «Первая строка верхнего колонтитула» и «Вторая строка верхнего колонтитула» указывают в левой части колонтитула.

Д.5 Оформление элементов нижнего колонтитула приведено на рисунке Д.2. Нижний колонтитул состоит из следующих элементов: одной строки, сведений о применяемости данного МД, обозначения МД, номера версии МД, номера страницы и даты.

     Рисунок Д.2 — Оформление элементов нижнего колонтитула

Д.6 При выполнении элементов нижнего колонтитула следует выполнять следующие правила:

Д.6.1 Элемент «Первая строка нижнего колонтитула» может содержать:

— наименование МД;

— наименование раздела;

— обозначение документа;

— наименование изделия;

— незаполненную строку;

— текст (определяет разработчик).

Содержание строки должно быть согласовано с содержанием строк верхнего колонтитула.

Д.6.2 Элемент «Применяемость» должен содержать указания о применяемости данного МД для различных исполнений изделий такого же обозначения.

Д.6.3 Элементы «Обозначение МД» и «Версия МД» должны содержать обозначение и номер версии МД соответственно.

Д.6.4 Элемент «Номер страницы» должен содержать номер страницы. Страницы нумеруют в пределах каждого МД.

Д.6.5 Элемент «Дата» должен содержать дату вывода на печать в формате год-месяц-число. Допускается использовать формат число-месяц-год.

Приложение Е

(рекомендуемое)

 Правила присвоения обозначения модулей данных и иллюстраций

Е.1 Общие положения

Е.1.1 ОМД состоит из структурированного набора элементов (см. рисунок Е.1), каждый из которых представлен одним или несколькими алфавитно-цифровыми символами. Элементы ОМД определяются областью применения кодируемого структурного элемента документации.

     Элемент 1 — элемент 2 — элемент 3 — , … , — элемент n

     Рисунок Е.1 — Общая структура ОМД

Е.1.2 Для записи обозначений элементов ОМД с целью использования в среде вычислительной техники применяют только арабские цифры и буквы латинского алфавита по ГОСТ 2.304, кроме I и O.

Е.1.3 В качестве разделителя наборов элементов обозначения используют тире.

Е.2 Структура и правила присвоения обозначения модулей данных

Е.2.1 Для формирования ОМД используют следующие элементы:

— код изделия;

— отличительный код СЧ изделия;

— обозначение структурного элемента в соответствии со СНК;

— код демонтажа;

— вариант кода демонтажа;

— код вида информации;

— вариант кода вида информации;

— код места расположения элемента.

Примечание — Значения обозначений элементов ОМД присваивает организация — разработчик документа.

Е.2.1.1 Код изделия содержит условное обозначение изделия (или нескольких однотипных изделий), к которому относится МД (например, ракетный комплекс, корабль (судно), самолет, автомобиль, двигатель и т.п.). Код изделия определяет применяемость МД к конкретному типу и модели изделия, включая предназначенное для них вспомогательное и обучающее оборудование, и идентифицируется буквенными, цифровыми или алфавитно-цифровыми символами. Код изделия устанавливает разработчик. Для предотвращения дублирования коды изделия назначают [как правило, централизованно на конкретные виды (группы) изделий]. При этом следует предусматривать некоторое количество резервируемых идентификационных кодов для возможных моделей или исполнений.

Е.2.1.2 Отличительный код СЧ изделия назначается в рамках проекта в случае применения взаимозаменяемых СЧ, отличающихся друг от друга составом сборочных единиц, но с одним и тем же функциональным назначением. Код по СНК идентифицирует только функцию СЧ. В некоторых изделиях эта функция может обеспечиваться альтернативной версией СЧ или другой СЧ, не влияя на обозначение типа, модели или исполнения конечного изделия. Первой из установленных СЧ присваивается код А, а следующей альтернативной СЧ на изделии той же модели — код В и т.д.

Е.2.1.3 Обозначение по системе нумерации и кодирования присваивают согласно приложению Г.

Е.2.1.4 Код демонтажа состоит из двух символов: первый — буквенно-цифровой, второй — цифровой. Код демонтажа определяет условия и последовательность демонтажа (разборки) сборочной единицы, к которой относится приводимая информация по техническому обслуживанию. Если код демонтажа должен содержать более 99 идентификаторов, то диапазон кода расширяют от А1 до А9, от В1 до В9 и т.д. до Z1-Z9, исключая буквы I и O латинского алфавита. Основой системы присвоения кодов является порядок последовательности разборки (см. Е.3.7).

Код демонтажа используют также для последовательной нумерации модулей данных.

Е.2.1.5 Вариант кода демонтажа — один буквенный символ, исключая буквы I и О латинского алфавита, который указывает на альтернативные СЧ изделия, отличающиеся по своей конструкции, но не настолько, чтобы изменить отличительный код конечного изделия.

Е.2.1.6 Код вида информации состоит из трех цифровых символов. Код вида информации используют для идентификации вида информации, содержащейся в модуле данных. Каждому виду информации отводят определенные номера, которые должны быть типовыми для всех изделий конкретного вида (группы), при этом часть номеров может быть выделена как резервная. Пример первичных кодов вида информации для использования в ОМД аналогичен приведенному в таблице Г.4. Дальнейшую разбивку кодов по видам информации, как правило, устанавливают в НД на конкретные виды (группы) изделий с учетом их сложности и конструктивных особенностей.

Подробную разбивку кода вида информации применяют только в том случае, если для полной ясности необходима более развернутая и подробная информация. Если необходимости в подробной разбивке нет, то не следует прибегать к излишней детализации, а необходимую информацию следует размещать под кодом более высокого уровня.

Е.2.1.7 Вариант кода вида информации представляют одним буквенным символом, который служит для указания возможных вариантов. Исходный первоначальный вид информации всегда получает код А, последующим вариантам присваиваются коды В, С и т.д., исключая буквы I и О латинского алфавита.

Е.2.1.8 Код расположения элемента представляют одним буквенным символом, который указывает место (А, В, С), где должны выполняться работы по техническому обслуживанию, или назначение МД, к которому относится приведенная информация Т:

А — информация относится к изделиям, установленным на основном изделии (без демонтажа);

В — информация относится к основным сборочным единицам (деталям), снятым с изделия. В случае с двигателем символ «В» может относиться к идентификационному коду основного изделия или двигателя;

С — информация относится к изделиям, размещенным на стендах, независимо от того снято ли изделие с основного изделия, с двигателя или с какой-либо основной сборочной единицы;

D — информация относится ко всем трем местам размещения А, В и С. Никакие другие комбинации мест для технического обслуживания не допустимы;

Т — информация относится к модулям данных, связанным только с обучением (в т.ч. к МД на регулировочные, испытательные и др. стенды).

Примечание — Допускается использовать символ Z как общий код места расположения элемента.

Е.3 Структура и правила присвоения обозначения иллюстраций

Е.3.1 ОИЛ присваивают каждому листу иллюстрации.

Е.3.2 ОИЛ состоит из 10 элементов. ОИЛ выполняют по следующей структуре:

     Рисунок Е.2 — Структура обозначения иллюстрации

Е.3.3 Для формирования ОИЛ используют следующие элементы:

— префикс;

— код изделия;

— отличительный код СЧ изделия;

— обозначение структурного элемента в соответствии с СНК;

— порядковый номер иллюстрации;

— код варианта иллюстрации;

— номер выпуска иллюстрации;

— уровень конфиденциальности.

Е.3.3.1 Префикс идентифицирует ИО как иллюстрацию.

Е.3.3.2 Код изделия идентифицирует изделие, к которому относится иллюстрация. Правила присвоения аналогичны правилам присвоения соответствующего элемента обозначения МД.

Е.3.3.3 Отличительный код СЧ изделия назначается в случае применения СЧ, отличающихся друг от друга составом сборочных единиц, но с одним и тем же функциональным назначением. Правила присвоения аналогичны правилам присвоения соответствующего элемента обозначения МД.

Е.3.3.4 Обозначение по системе нумерации и кодирования присваивают согласно приложению Г.

Е.3.3.5 Порядковый номер иллюстрации для каждого кода изделия (конечного изделия) начинается с 00001.

Е.3.3.6 Код варианта иллюстрации — это буквенный символ, который идентифицирует варианты основной (исходной) иллюстрации. Код варианта А идентифицирует основную иллюстрацию, код варианта В — первый вариант и т.д. Вариант является дополненной, измененной в масштабе, обрезанной, повернутой, отраженной и/или снабженной примечаниями основной иллюстрацией.

Е.3.3.7 Номер выпуска иллюстрации начинается с 01 для каждой основной иллюстрации или варианта и увеличивается каждый раз при изменении иллюстрации.

Е.3.3.8 Уровень конфиденциальности иллюстрации идентифицируется одной цифрой. Для обозначения уровней конфиденциальности применяют ту же градацию, что и для модулей данных. Если изменяют уровень конфиденциальности иллюстрации, ей должен быть присвоен новый номер выпуска.

Е.3.3.9 Зарезервированные в структуре ОИЛ элементы обозначения устанавливают в НД на конкретные виды (группы) изделий с учетом их сложности и конструктивных особенностей.

Примечание — Как правило, при разработке документации несколькими организациями в резервном поле указывают код организации-разработчика. В этом случае порядковый номер иллюстрации следует начинать с 00001 для каждой организации-разработчика.

Е.3.4 ОИЛ должно быть расположено в нижнем правом углу области воспроизведения иллюстрации.

Е.3.5 В ОБДЭ обозначение иллюстрации является уникальным идентификатором листа иллюстрации, и ее используют для установления связи иллюстрации с рисунком одного или нескольких модулей данных. ОИЛ содержит полную информацию о листе иллюстрации, включая статус его обновления, и не зависит от статуса модуля данных или документа, в которых этот лист используют в виде рисунка.

Е.3.6 Лист иллюстрации может принадлежать различным рисункам с различными названиями и номерами.

Е.3.7 Порядок разборки основан на последовательной нумерации сборочных единиц и деталей, полученных в процессе разборки изделия, с учетом последующих операций технического обслуживания. Пронумерованные сборочные единицы и детали последовательно размещают в своих модулях данных. Поскольку номер объекта разборки 00 зарезервирован для единицы изделия, то нумеруемым СЧ присваивают номера объектов разборки 01, 02 и т.д.

Порядок нумерации не должен обязательно совпадать с пооперационным порядком выполнения задачи технического обслуживания.

Е.3.8 СЧ следует нумеровать, если:

а) существует необходимость выполнения последующего технического обслуживания СЧ;

б) СЧ выполняют с многоступенчатой системой деления на составные части;

в) объем информации по техническому обслуживанию достаточен для создания отдельного модуля данных;

г) необходимо включение информации о техническом обслуживании детали в модуль данных СЧ, в которую входит деталь. То же относится к сборочным единицам, входящим в другую сборочную единицу. Это применимо и к тем СЧ, которые хотя и подлежат техническому обслуживанию, но в соответствии с требованиями перечислений а)-в) не получили своего номера.

Пример — На рисунке Е.3 приведен процесс разборки СЧ на СЕ и детали. При разборке СЧ (объект разборки 00) получают следующие СЕ и детали:

— три СЕ, на которых будут выполняться дальнейшие операции;

— шесть СЕ и деталей, которые не требуют дальнейших работ.

В этом случае все три СЧ, подлежащие дальнейшему обслуживанию, следует пронумеровать в соответствии с правилами, приведенными в перечислениях а)-г). Им будут присвоены номера 01, 02, 03, и для каждого из них будет создан свой модуль данных, в обозначении которого будет иметься номер объекта разборки 01, 02 или 03. В ходе работ указанные объекты разборки будут разобраны на СЕ и детали, над которыми операции технического обслуживания не проводят, поэтому МД для них не создают.

     Рисунок Е.3 — Применение порядка разборки для нумерации СЧ

Приложение Ж

(рекомендуемое)

 Примеры выполнения предупреждений, предостережений и требований мер безопасности

Ж.1 Условные обозначения могут оформляться вместе со стандартным текстом. Если условное обозначение выше текущего шрифта, междустрочный интервал следует подобрать так, чтобы он подходил для высоты условного обозначения. Условные обозначения, как правило, выравниваются по опорной линии строки, но могут выравниваться по центру между строками текста, если это предпочтительно.

Предупреждение может включать общее условное обозначение предупреждения. Общее условное обозначение предупреждения

можно опустить или заменить другими соответствующими символами.

Ж.2 Допустимы два способа оформления предупреждений, предостережений и требований мер безопасности:

— текстовый — текст, не выделенный цветом или рамкой;

— символьный — символьная рамка, цветная или обычная.

Текстовый способ, являющийся основным, предназначен, прежде всего, для странично-ориентированного бумажного оформления. Оба эти способа могут включать условные обозначения.

Символьный способ главным образом предназначен (но не ограничен данным применением) для просмотра на экране, так как предполагает отображение цветных рамок.

Ж.2.1 Текстовые предупреждения

Надпись «ПРЕДУПРЕЖДЕНИЕ» следует печатать полужирным подчеркнутым шрифтом, кеглем 12/14 пт, прописными буквами и выравнивать по центру. Между предыдущим заголовком, параграфом, элементом перечня, строкой таблицы, содержащей сноски (замыкающая строка), строкой названия иллюстрации, последней строкой предупреждения, предостережения или примечания и т.д. и верхним пределом иллюстрации используется стандартный интервал. Например, интервал в 8 пт делается перед текстовым параграфом или строкой заголовка иллюстрации. Следует делать дополнительный интервал в 8 пт после заголовка предупреждения по умолчанию.

Предупреждение следует оформлять курсивом 10/11 пт, строчными буквами. Дополнительный интервал после параграфов и элементов перечня в предупреждении должен быть аналогичен интервалу для параграфов и элементов перечня.

Надпись «ПРЕДУПРЕЖДЕНИЕ», условные обозначения (если имеются) и само предупреждение не должны разделяться разрывом страницы.

Предупреждение действует для всего ЭД или МД технического обслуживания. Предупреждение приводится раньше, чем любая другая информация.

В странично-ориентированных представлениях, соответствующих [1], предупреждения следует размещать внутри шага/параграфа в первой «пустой» текстовой строке шага, после номера шага и заголовка (если имеется).

Не следует совмещать два способа оформления.

Предупреждение следует располагать и оформлять одним и тем же образом для всех шагов. Предупреждения могут начинаться с условных обозначений. Такие графические элементы предназначены для отображения стандартных условных обозначений. Условные обозначения должны размещаться непосредственно после надписи «ПРЕДУПРЕЖДЕНИЕ».

Предупреждение может включать:

— произвольные перечни-напоминания (только одноуровневые);

— исходные условные обозначения.

В качестве маркера для элемента перечня следует использовать жирную точку.

Пример 1. Предупреждение без условных обозначений
