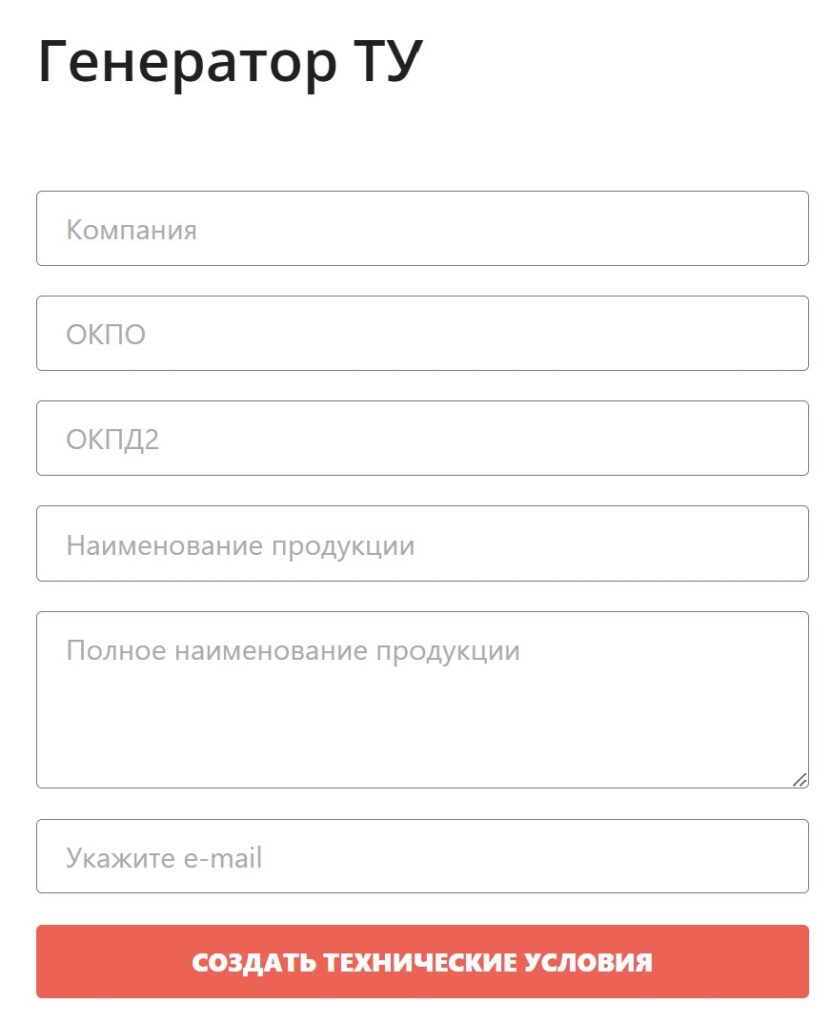

Для генерации технических условий заполните специальную анкету:
Программа делает подсказки по выбору кода ОКПД2 и ОКПО. Также вы можете подобрать код ОКПД2 самостоятельно, в соответствующих классификаторах в Яндексе «Справочник ОКПД2 (ОК 034-2014 (КПЕС 2008))» (код должен быть полный).
В наименовании продукции указываем общее название продукции, которое будет на титульном листе технических условий
В «полное наименование продукции» указываем полный список всех типов и моделей продукции, на которые будет распространяться ТУ.
ТУ оформляются в соответствии с ГОСТ 2.114
Для генерации используется база ТУ более 2000 штук и актуальная база ГОСТов. Наш Генератор ТУ выдает не типовой и не шаблонный текст. Разработанные ТУ — уникальны. Если ваше оборудование или продукт имеют уникальные технические свойства, специфические условия испытаний или сложную комплектность, сервис вполне может их учесть. Внутренние противоречия или нестыковки с профильными ГОСТами исключены. Необходимость доработки минимальна. Скачанный файл можно не дорабатывать вручную: методы контроля, правила приемки и специфика упаковки приводятся в соответствии с требованиями соответствующих ГОСТов.

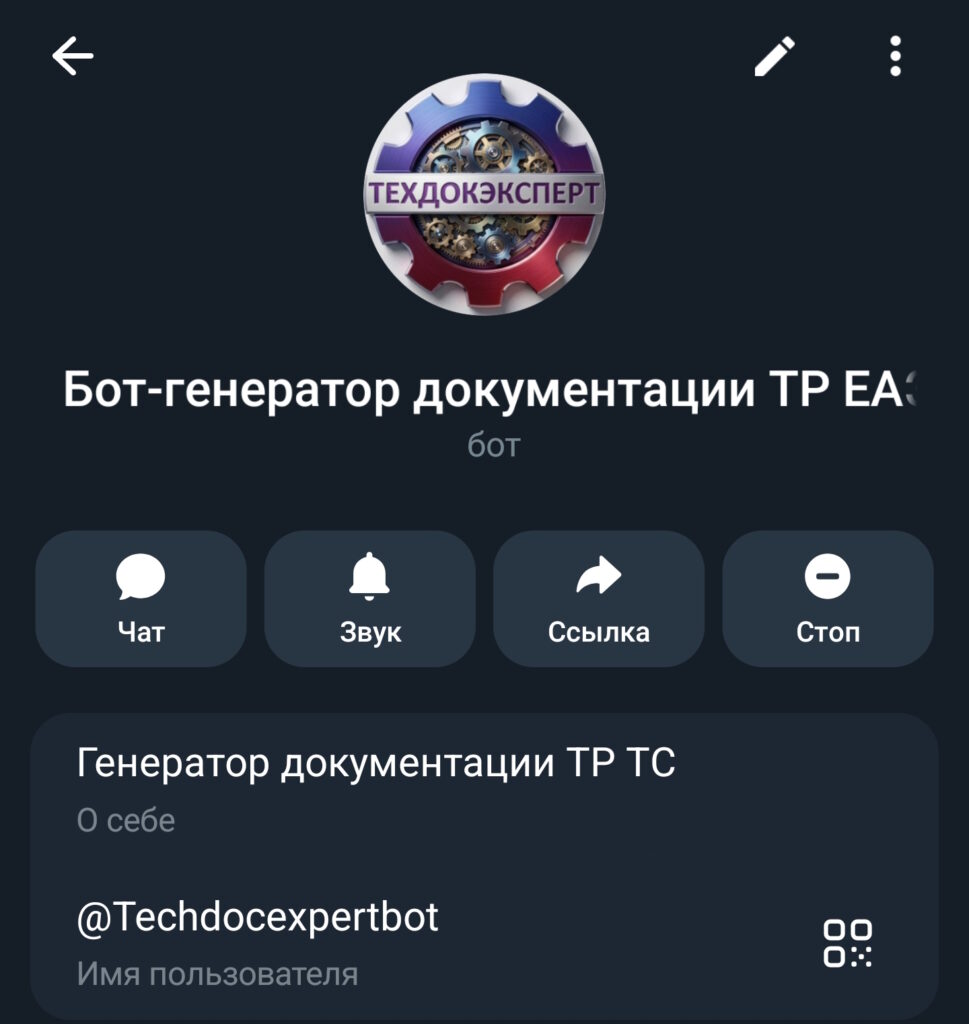

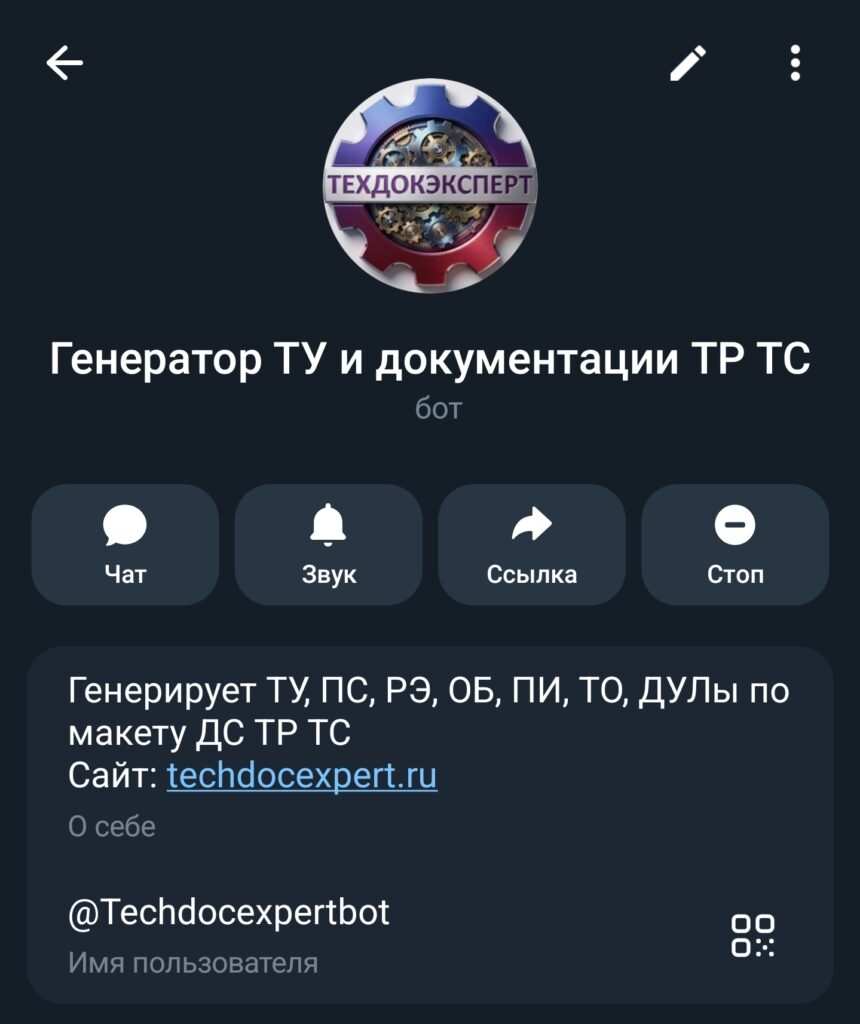

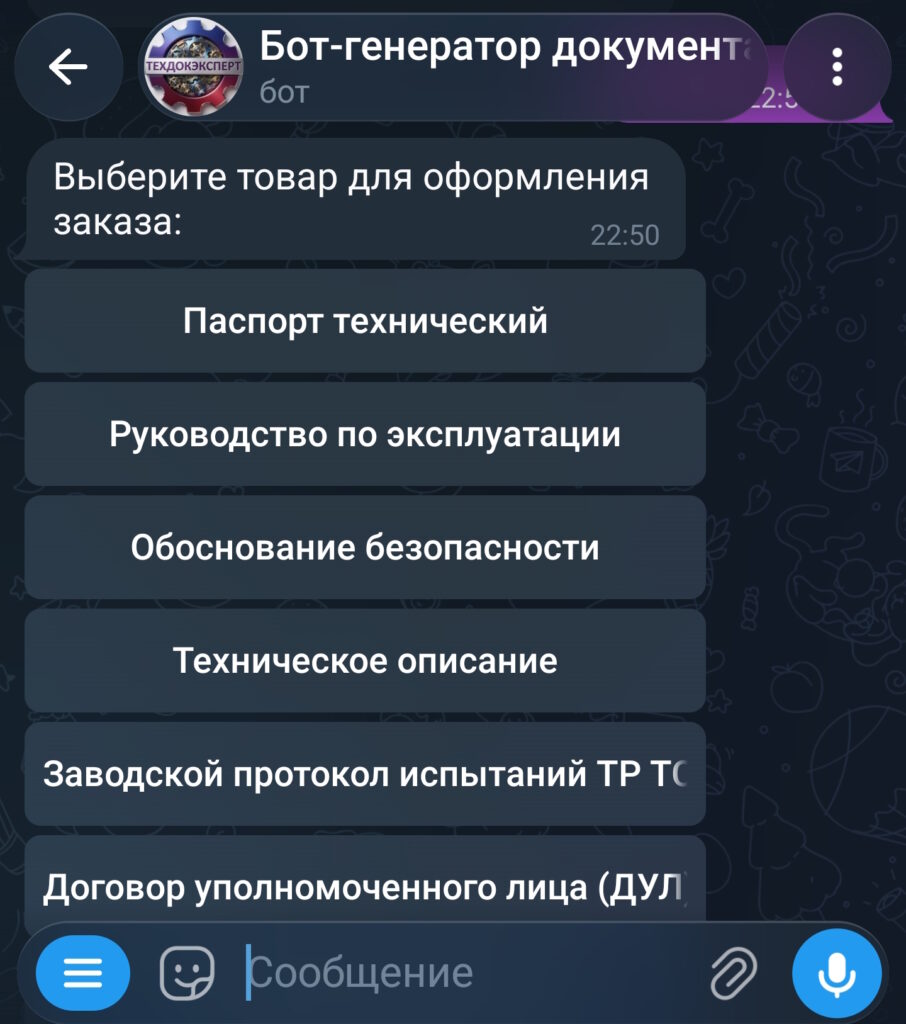

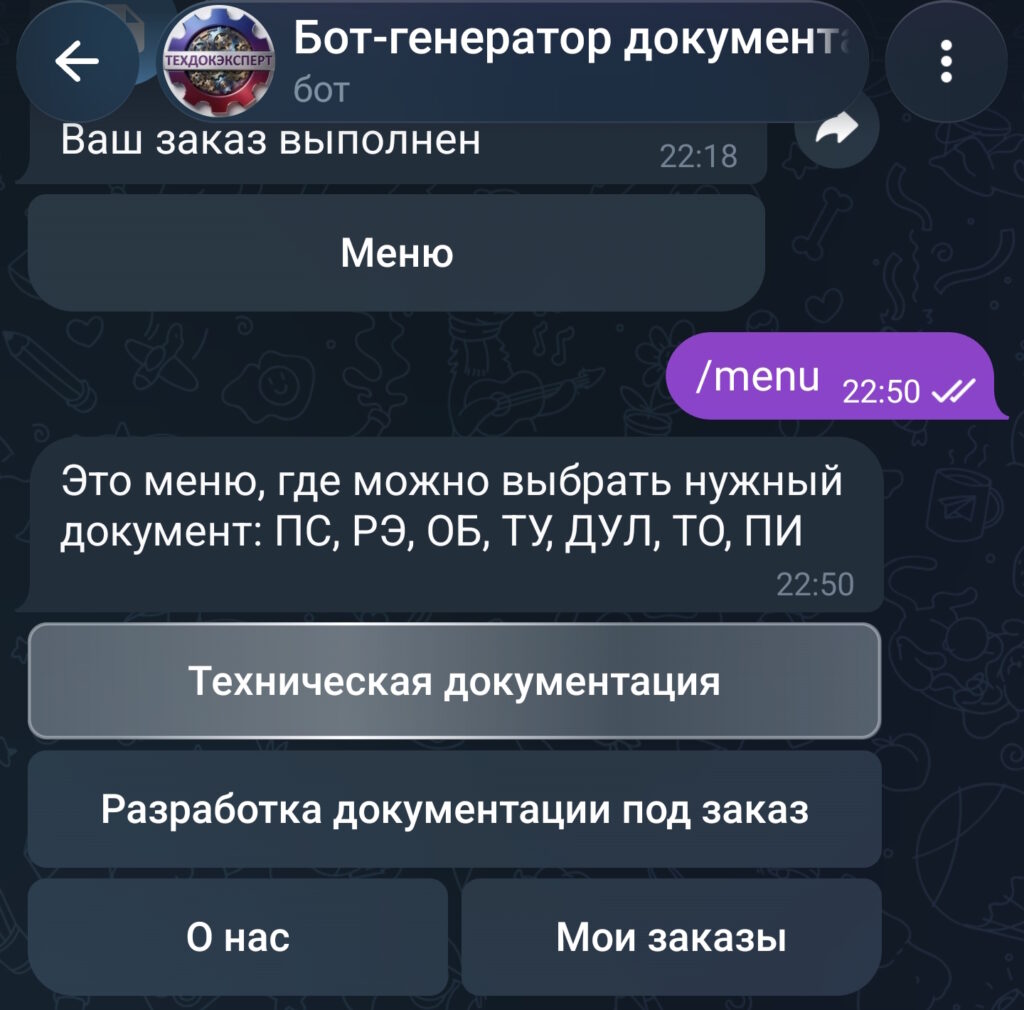

@Techdocexpertbot — конструктор ТУ (технических условий) и технических документов
Конструктор (генератор) технических условий (ТУ) @Techdocexpertbot / https://t.me/Techdocexpertbot создаёт все необходимые технические документы для процедуры сертификации и декларирования ТР ЕАЭС. Для генерации документа требуется подгрузить в бота финальный макет декларации о соответствии ДС ТР ТС. Технические условия (ТУ) создаются посредством заполнения анкеты в telegram-боте. На создание документа уходит несколько минут.
Генератор ТУ выдает не типовой и не шаблонный текст. Разработанные ТУ — уникальны. Если ваше оборудование или продукт имеют уникальные технические свойства, специфические условия испытаний или сложную комплектность, сервис вполне может их учесть. Внутренние противоречия или нестыковки с профильными ГОСТами исключены. Необходимость доработки минимальна. Скачанный файл можно не дорабатывать вручную: методы контроля, правила приемки и специфика упаковки приводятся в соответствии с требованиями соответствующих ГОСТов.
techdocexpertbot — генератор ТУ и документов для сертификации
Бот-генератор технической документации для сертификации https://t.me/Techdocexpertbot помогает сгенерировать все необходимые документы для сертификации и декларирования ТР ТС по финальному макету декларации о соответствии. Технические условия генерируются по заполнению анкеты в боте. На генерацию документа в среднем уходит 3-7 минут.
Шаблоны генерируемых документов разработаны действующими экспертами по сертификации с опытом работы более 10 лет, а также квалифицированными техническими писателями и инженерами
Генератор ТУ выдает не типовой и не шаблонный текст. Разработанные ТУ — уникальны. Если ваше оборудование или продукт имеют уникальные технические свойства, специфические условия испытаний или сложную комплектность, сервис вполне может их учесть. Внутренние противоречия или нестыковки с профильными ГОСТами исключены. Необходимость доработки минимальна. Скачанный файл можно не дорабатывать вручную: методы контроля, правила приемки и специфика упаковки приводятся в соответствии с требованиями соответствующих ГОСТов.
Бот также создаёт технические паспорта, руководства по эксплуатации, обоснования безопасности, протоколы испытаний, технические описания и договоры уполномоченного лица.
Спектр разрабатываемых документов постоянно расширяется.
Бот-генератор технической и эксплуатационной документации ТР ТС/ЕАЭС доступен по ссылке https://t.me/Techdocexpertbot. Бот распознаёт финальный макет декларации, который вы в него подгружаете и разрабатывает выбранный документ в соответствии с требованиями Технических регламентов.
В отличие от генераторов технической документации на сайте https://techdocexpert.ru/shop/ данный бот использует в генерации содержания документа огромную базу технической и эксплуатационной документации, а также актуальную базу ГОСТов.
Бот разрабатывает: технические условия (ТУ), руководства по эксплуатации, технические паспорта, обоснования безопасности, технические описания для легпрома, заводские протоколы испытаний, договоры уполномоченного лица. База разрабатываемых документов постоянно расширяется. Если вы не нашли что искали или вас интересует разработка документа по особым требованиям, свяжитесь с нами: techdocexpert@ya.ru
Состав паспорта и инструкции по эксплуатации мобильного (инвентарного) здания
Паспорт на мобильные (инвентарные) здания должен содержать:
— общие сведения (наименование, назначение, исполнение, предприятие-изготовитель и его адрес);
— техническую характеристику (габаритные размеры, площадь застройки, внутренние размеры, общая площадь, строительная кубатура, общая масса, расчетный срок службы);
— комплектовочную ведомость;
— свидетельство о приемке техническим контролем;
— сведения о консервации и упаковке;
— сведения о пожарной и взрывопожарной опасности;
— сведения о наличии помещений с постоянным пребыванием людей;
— примененные облицовочные материалы и утеплители;
Инструкция по эксплуатации мобильных (инвентарных) зданий должна содержать следующие разделы:
— назначение здания;
— техническая характеристика;
— монтаж и демонтаж;
— условия эксплуатации;
— техническое обслуживание и ремонт;
— меры безопасности (включая меры пожарной безопасности);
— транспортирование здания;
— хранение здания.
В инструкцию по эксплуатации на контейнерные и сборно-разборные здания из блок-контейнеров должны входить схемы систем электро-, водо- и теплоснабжения и пояснения к ним в целях обеспечения нормальной и безопасной эксплуатации зданий и их систем.
Для разработки паспорта под ключ — свяжитесь с нами по почте techdocexpert@ya.ru или по телефону 89851822214
Паспорт изделия – это ключевой документ, подтверждающий соответствие продукции заявленным производителем параметрам и характеристикам. Он содержит информацию о заводском номере, дате производства, комплектации, результатах испытаний и гарантиях. Согласно ГОСТ Р 2.601-2019, паспорт является обязательным для передачи заказчику, подтверждения качества, таможенного оформления, включения в реестры Минпромторга, а также для сервисного обслуживания и гарантийного ремонта. Отсутствие правильно оформленного паспорта препятствует официальной передаче продукции, таможенному оформлению, подтверждению гарантий и участию в тендерах. Самостоятельное составление паспортов часто приводит к ошибкам и несоответствию стандартам. Профессионально разработанный паспорт защищает интересы производителя, гарантирует качество и облегчает дальнейшую эксплуатацию.
Разработка паспортов блочно-модульных зданий и сосудов, работающих под давлением осуществляется по специальным ГОСТам для данных категорий продукции.
Что такое паспорт изделия и для чего он необходим
Согласно ГОСТ Р 2.601-2019, паспорт изделия представляет собой эксплуатационный документ, который служит для подтверждения качества и соответствия продукции установленным требованиям. Этот документ содержит всю информацию о конкретном экземпляре изделия, включая его заводской/серийный номер, дату изготовления, результаты проведенных испытаний, а также отметки о его дальнейшей судьбе (продажа, ремонт). Паспорта обязательны для различных видов продукции, таких как станки, электродвигатели, измерительные приборы, конструкции из металла, сосуды, запорная арматура, блочно-модульные здания, мебель и строительные элементы.
Ключевые функции технического паспорта изделия
⚠️Удостоверение качества
Паспорт подтверждает, что изделие изготовлено производителем, прошло испытания, соответствует техническим условиям. Подпись ОТК и печать производителя — гарантия качества. Без технического паспорта продукция считается неидентифицированной.
⚠️Идентификация изделия
Заводской/серийный номер в паспорте однозначно идентифицирует конкретный экземпляр изделия. По номеру можно отследить: когда изготовлено, кому продано, какие ремонты проводились, действует ли гарантия. Без заводского номера изделие анонимно.
⚠️Гарантийный документ
Паспорт содержит раздел «Гарантии изготовителя» с гарантийным сроком и условиями. Дата продажи, отметка продавца в паспорте — начало отсчета гарантийного срока. Гарантийный ремонт выполняется только при предъявлении технического паспорта.
На какие изделия паспорт обязателен
Паспорт изделия обязателен для технически сложных товаров и продукции производственно-технического назначения согласно ГОСТ, техническим регламентам ТР ТС, требованиям отраслевых стандартов.
Категории продукции, для которых паспорт обязателен
Машины и оборудование: Станки деревообрабатывающие, прессы, кузнечное оборудование, литейное оборудование, насосы и компрессоры, вентиляторы, конвейеры и транспортеры, подъемное оборудование (краны, тали, лебедки).
Приборы и КИПиА: Измерительные приборы (манометры, расходомеры, уровнемеры), контрольные приборы, датчики и преобразователи, системы автоматизации, регуляторы.
Конструкции из металла: Несущие конструкции из металла (фермы, балки, колонны), емкости и резервуары для жидкостей и газов, мачты, опоры ЛЭП, технологические эстакады и площадки.
Котельное оборудование: Котлы паровые и водогрейные, теплообменники, бойлеры, сосуды под давлением (для этого оборудования паспорт обязателен по требованиям Ростехнадзора).
Для простых товаров широкого потребления (одежда, бытовые товары, канцелярия) паспорт обычно не требуется — достаточно этикетки или ярлыка с основными сведениями.
Структура технического паспорта изделия по ГОСТ Р 2.601-2019
ГОСТ Р 2.601-2019 «ЕСКД. Эксплуатационные документы» устанавливает состав и содержание разделов технического паспорта изделия. Стандарт определяет обязательные разделы технического паспорта.
Обязательные разделы технического паспорта изделия

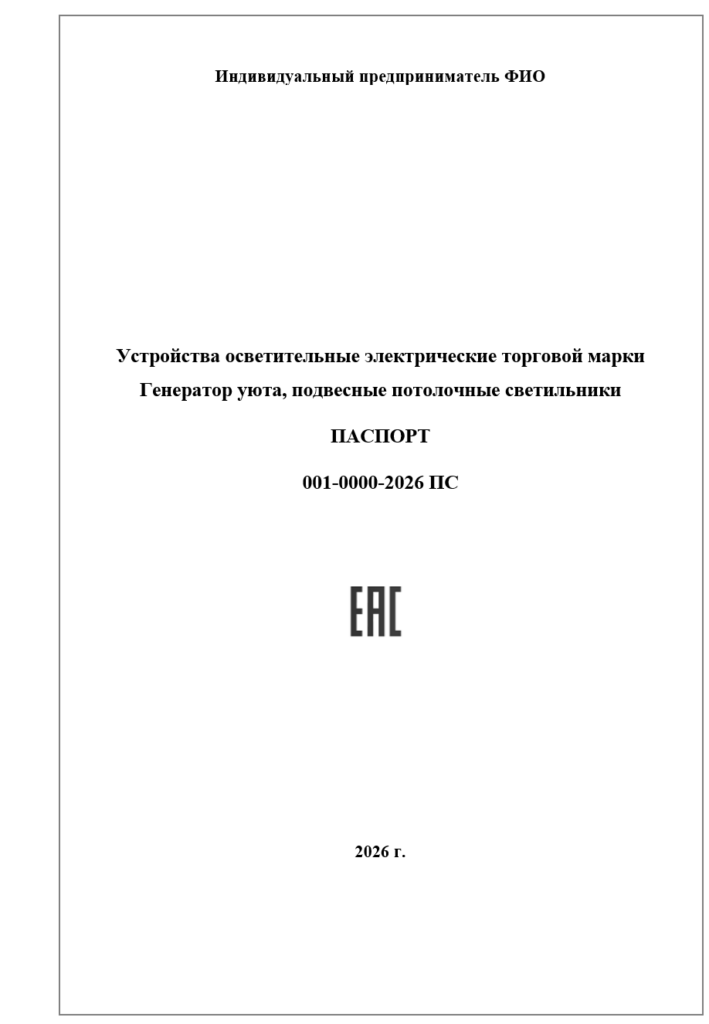

1 Титульный лист
Наименование изделия (полное официальное наименование продукции), обозначение изделия (модель, тип, артикул, децимальный номер по конструкторской документации), наименование документа «Паспорт» с обозначением технического паспорта, наименование и реквизиты организации-изготовителя (полное юридическое наименование, адрес, ИНН, ОГРН, контактные телефоны, email, сайт), год издания технического паспорта (год разработки формы технического паспорта). Титульный лист оформляется на фирменном бланке предприятия с логотипом.
2 Общие сведения об изделии
Заводской/серийный (серийный) номер изделия (уникальный номер конкретного экземпляра, присваиваемый производителем — обычно наносится на табличку, прикрепляемую к изделию), дата изготовления (месяц и год выпуска изделия с конвейера или из цеха), обозначение технических условий (ТУ), по которым изготовлено изделие, масса изделия (в кг — фактическая масса данного экземпляра, может отличаться от номинальной в пределах допуска), климатическое исполнение и категория размещения по ГОСТ 15150-69 (например: УХЛ4 — умеренный и холодный климат, для эксплуатации в помещениях с естественной вентиляцией). Раздел может содержать дополнительные сведения в зависимости от типа изделия: для электрооборудования — класс защиты от поражения электрическим током, степень защиты IP; для оборудования под давлением — регистрационный номер в Ростехнадзоре, разрешение на применение.
3 Основные технические характеристики
Таблица с перечнем основных параметров изделия и их значений: для оборудования — мощность, производительность, габариты, напряжение питания, потребляемая мощность, частота вращения, давление, температура; для металлоконструкций — грузоподъемность, пролет, высота, материал, способ соединения элементов, защитное покрытие; для приборов — диапазон измерения, точность, класс точности, время установления показаний, выходной сигнал; для мебели — габариты, материалы, нагрузка на полку/сиденье, количество ящиков/полок. Характеристики должны соответствовать техническим условиям (ТУ) и данным, указанным в сертификате или декларации соответствия. Для конкретного экземпляра могут указываться фактические измеренные значения (если проводились приемочные испытания каждого экземпляра) или номинальные значения по ТУ.
4 Комплектность
Перечень всех составных частей, принадлежностей, документации, входящих в комплект поставки данного изделия: основное изделие (основной узел — станок, насос, шкаф и т.д. — 1 шт.), запасные части (перечень запчастей, поставляемых с изделием для замены при обслуживании — например: уплотнительные кольца, предохранители, щетки — с указанием количества), принадлежности и инструменты (специальные ключи, приспособления, необходимые для эксплуатации или обслуживания изделия), техническая документация (паспорт — 1 экз., руководство (инструкция) по эксплуатации — 1 экз., схемы электрические — комплект, сертификат соответствия или декларация — копия), упаковка (ящик деревянный, поддон, пленка — если поставляется с упаковкой). Для каждой позиции указывается наименование, обозначение (артикул, номер чертежа), количество. Комплектность проверяется получателем при приемке — все позиции из технического паспорта должны быть в наличии, иначе оформляется акт о некомплектности.
5 Свидетельство о приемке (приемо-сдаточных испытаниях)
Подтверждает, что изделие изготовлено, испытано и соответствует требованиям ТУ. Содержит: текст свидетельства (типовая формулировка: «Изделие [наименование, заводской/серийный номер] изготовлено и принято в соответствии с требованиями [обозначение ТУ] и признано годным для эксплуатации»), результаты приемо-сдаточных испытаний (таблица с перечнем проверенных параметров, нормативными значениями по ТУ, фактически измеренными значениями, заключением «соответствует» — например: «Сопротивление изоляции, МОм — норма не менее 0,5, измерено 15,2 — соответствует»), подпись представителя ОТК (отдела технического контроля) с указанием должности, ФИО, даты, печать ОТК (без печати свидетельство недействительно — продукция не считается принятой). Для оборудования, подлежащего надзору Ростехнадзора (сосуды под давлением, подъемные сооружения), дополнительно указывается номер разрешения на применение, дата освидетельствования.
6 Сведения о консервации и упаковке
Информация о консервации изделия для защиты при хранении и транспортировке: вид консервации (способ защиты от коррозии — смазка консервационная, пленка защитная, упаковка в пленку с влагопоглотителем), применяемые консервационные материалы (наименование смазки — например: «Смазка К-17 ГОСТ 10877-76», защитная пленка — «Пленка ПВХ термоусадочная»), срок действия консервации (время, в течение которого консервация защищает изделие при хранении в нормальных условиях — обычно 6-12 месяцев), дата расконсервации (должна быть заполнена при расконсервации перед установкой или эксплуатацией), сведения об упаковке (тип упаковки — ящик деревянный, обрешетка, поддон; способы крепления груза; наличие амортизаторов, прокладок). Указание консервации важно, чтобы получатель знал: изделие защищено от коррозии, перед эксплуатацией нужно удалить консервационную смазку, до какого срока изделие может храниться в упакованном виде без расконсервации.
7 Гарантии изготовителя
Гарантийные обязательства производителя перед покупателем изделия: гарантийный срок (продолжительность гарантии — обычно 12, 18, 24 или 36 месяцев с даты продажи или ввода в эксплуатацию — указывается конкретный срок для данного типа изделия), условия гарантии (что входит в гарантию — бесплатный ремонт или замена вышедших из строя деталей по вине производителя; что не входит — поломки из-за неправильной эксплуатации, перегрузки, несанкционированного ремонта; расходные материалы не покрываются гарантией), обязанности покупателя для сохранения гарантии (соблюдать правила эксплуатации из руководства по эксплуатации, проводить регламентное техническое обслуживание, не вскрывать изделие самостоятельно, не передавать изделие третьим лицам без уведомления производителя), порядок предъявления рекламаций (куда обращаться при обнаружении дефектов — адреса и телефоны сервисных центров, электронная почта для обращений), контактная информация для гарантийного обслуживания (адреса сервисных центров в регионах, телефоны горячей линии, сайт с информацией о гарантии и сервисе). Четкие гарантийные условия защищают права покупателя и интересы производителя.
8 Сведения о продаже
Раздел для отметок при продаже изделия (заполняется продавцом при передаче изделия покупателю): дата продажи (число, месяц, год передачи изделия покупателю — от этой даты начинается отсчет гарантийного срока), наименование организации-продавца (торговая организация, дилер, сам производитель — если продажа напрямую), адрес и контактные данные продавца, подпись и печать продавца (подтверждение факта продажи). Отметка о продаже в паспорте — юридически значимое подтверждение момента перехода права собственности на изделие и начала гарантийного срока. Без отметки о продаже производитель может не признать гарантийные обязательства (покупатель не может доказать, когда изделие куплено).
9 Сведения о монтаже и вводе в эксплуатацию
Раздел для отметок при установке и вводе в эксплуатацию (для оборудования, требующего монтажа): дата монтажа (когда оборудование установлено на месте эксплуатации), наименование монтажной организации (кто выполнял монтаж — сертифицированный подрядчик, сервисная служба производителя, сам покупатель), соответствие монтажа требованиям руководства по монтажу (отметка монтажника, что монтаж выполнен правильно), дата ввода в эксплуатацию (первый запуск оборудования под нагрузкой), подпись пусконаладчика и представителя заказчика, печать монтажной организации. Отметки о монтаже важны для гарантии — если монтаж выполнен несертифицированной организацией или с нарушениями, гарантия может быть аннулирована. Для оборудования, подлежащего надзору Ростехнадзора, дополнительно указывается дата регистрации в территориальном органе Ростехнадзора.
10 Сведения о ремонтах
Таблица для записи всех ремонтов изделия в течение срока эксплуатации: дата ремонта, характер неисправности (что было сломано, какие симптомы), выполненные работы (что отремонтировано, какие детали заменены), наименование ремонтной организации (кто выполнял ремонт — гарантийный сервис, сторонняя организация, сам владелец), подпись ремонтника и печать организации. Записи о ремонтах позволяют: отследить историю эксплуатации изделия, понять, были ли повторяющиеся проблемы (если один и тот же узел ломается часто — возможно, конструктивный дефект), подтвердить гарантийные ремонты (записи в паспорте — доказательство обращений в гарантийный сервис). При продаже б/у оборудования покупатель по записям в паспорте может оценить, насколько изделие проблемное.
11 Сведения о сертификации
Информация о подтверждении соответствия изделия требованиям технических регламентов: номер и дата сертификата соответствия или декларации о соответствии (если изделие подлежит обязательной сертификации или декларированию по ТР ТС), наименование органа по сертификации, выдавшего документ, срок действия сертификата/декларации, каким техническим регламентам соответствует изделие (например: ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования»), знак обращения на рынке (знак ЕАС — единого рынка ЕАЭС — должен быть нанесен на изделие и указан в паспорте). Сведения о сертификации подтверждают, что изделие прошло оценку соответствия, безопасно для использования, может законно продаваться на территории ЕАЭС.
12 Приложения (при необходимости)
Дополнительные материалы, прилагаемые к паспорту: электрическая схема подключения (для электрооборудования — схема присоединения к сети, параметры защитной аппаратуры), габаритный чертеж (общий вид изделия с размерами для планирования размещения), схема строповки (для крупногабаритного оборудования — где цеплять стропы при подъеме краном), схема смазки (точки смазки с номерами, периодичность смазки, марки смазочных материалов), спецификация запасных частей (рекомендуемый перечень запчастей для хранения на складе эксплуатирующей организации с артикулами и ценами). Приложения делают паспорт более полезным и удобным в использовании.
Отличие технического паспорта от руководства по эксплуатации и других документов
Паспорт изделия и Руководство (инструкция) по эксплуатации
Паспорт — краткий документ с основными характеристиками, заводским номером, комплектностью, свидетельством о приемке, гарантией. Паспорт уникален для каждого экземпляра (содержит серийный номер конкретного изделия). Объем обычно 5-15 страниц.
Руководство (инструкция) по эксплуатации — подробный документ с инструкциями по использованию, обслуживанию, хранению, транспортировке. РЭ типовое для всех изделий данной модели (содержит общие инструкции). Объем обычно 20-80 страниц.
Часто паспорт и РЭ объединяют в один документ «Паспорт и руководство (инструкция) по эксплуатации».
Паспорт изделия и Паспорт качества
Паспорт качества — документ, содержащий результаты контроля качества продукции (обычно для материалов, химической продукции, лекарств). Паспорт качества выдается на партию продукции, содержит результаты испытаний образцов из партии.
Паспорт изделия — документ на конкретный экземпляр изделия (штучный товар — станок, насос, электродвигатель). Содержит характеристики, заводской/серийный номер, свидетельство о приемке конкретного экземпляра.
Для оборудования нужен паспорт изделия, для материалов — паспорт качества.
Паспорт изделия и Формуляр
Формуляр — эксплуатационный документ, содержащий сведения об изделии, его характеристики, а также данные, вносимые в процессе эксплуатации (учет наработки, ремонтов, замены узлов). Формуляр ведется на протяжении всего срока службы.
Паспорт — содержит первичные данные об изделии, заполняется при изготовлении и продаже, записи о ремонтах краткие.
Для сложного долговечного оборудования часто требуются оба документа: паспорт и формуляр.
Наши услуги по разработке технического паспорта изделия
Мы разрабатываем технические паспорта изделий по ГОСТ Р 2.601-2019 для всех видов продукции производственно-технического назначения: промышленное оборудование, электротехника, приборы, конструкции из металла, сосуды, запорная арматура, блочно-модульные здания, мебель, строительные изделия. Наши технические писатели знают требования ГОСТ, умеют структурировать информацию, правильно оформлять документы.
Анализ технической документации
Изучаем конструкторскую документацию, технические условия, результаты испытаний для формирования разделов технического паспорта с корректными характеристиками
Формирование структуры технического паспорта
Определяем необходимые разделы в зависимости от типа изделия, отраслевых требований, требований заказчиков и надзорных органов
Заполнение технических характеристик
Формируем таблицу характеристик из технических условий, конструкторской документации, протоколов испытаний с правильными единицами измерения
Описание комплектности
Составляем полный перечень комплектующих из спецификации, добавляем запчасти, принадлежности, документацию, упаковку
Разработка свидетельства о приемке
Формулируем текст свидетельства, создаем таблицу испытаний с нормами и местами для внесения фактических значений, оформляем подписи и печати
Оформление по ГОСТ
Оформляем паспорт на фирменном бланке с логотипом, правильными реквизитами, нумерацией, таблицами, местами для отметок и печатей по ГОСТ Р 2.601-2019
Паспорт изделия для реестра Минпромторга
При подаче документов на включение продукции в реестр Минпромторга паспорт изделия не всегда является обязательным документом в перечне, но его наличие значительно укрепляет заявку и подтверждает реальность производства.
Роль технического паспорта для реестра Минпромторга
Подтверждение факта производства — технического паспорта с заводскими номерами доказывают, что предприятие реально производит заявленную продукцию (можно предоставить копии технических паспортов нескольких изготовленных экземпляров с разными заводскими номерами).
Соответствие характеристикам из технических условий — характеристики в паспорте должны соответствовать ТУ (экспертиза сверяет).
Наличие системы качества — свидетельство о приемке в паспорте с подписью ОТК показывает, что на предприятии есть система контроля качества.
Готовность к поставкам — наличие разработанного технического паспорта показывает, что производитель готов к серийным поставкам, оформляет продукцию по стандартам.
Рекомендация: даже если паспорт формально не обязателен для реестра, лучше включить образец технического паспорта в комплект документации — это повышает доверие экспертизы к производителю.
Для кого обязательная разработка технического паспорта изделия
Производители промышленного оборудования
Компании, выпускающие станки, насосы, компрессоры, технологическое оборудование — паспорт обязателен в комплекте поставки
Производители станков и металлообрабатывающего оборудования
Изготовители насосного и компрессорного оборудования
Производители котельного оборудования
Изготовители подъемного оборудования
Производители металлоконструкций
Предприятия, изготавливающие несущие конструкции, емкости, резервуары, мачты — паспорт конструкции из металла обязателен для передачи заказчику
Заводы металлоконструкций
Изготовители емкостного оборудования
Производители резервуаров для нефтепродуктов
Изготовители опор ЛЭП и мачт
Производители электротехнической продукции
Изготовители электродвигателей, трансформаторов, распределительных устройств — паспорт с заводским номером обязателен
Готовы заказать разработку технического паспорта изделия?
Отправьте техническую документацию на продукцию для расчета стоимости:
Телефон: 89851822214
WhatsApp / Telegram: 89851822214
Email: techdocexpert@ya.ru
Мы разрабатываем технические паспорта изделий по ГОСТ Р 2.601-2019 для всех видов продукции. Промышленное оборудование, конструкции из металла, сосуды, запорная арматура, блочно-модульные здания, электротехника, приборы, мебель, ЖБИ. Все обязательные разделы.
О разработке технического паспорта
Технический паспорт изделия — это один из ключевых эксплуатационных документов производителя, подтверждающий качество, происхождение, характеристики и соответствие продукции установленным требованиям. Паспорт содержит сведения о конкретном изделии: заводской номер, дату изготовления, технические характеристики, результаты испытаний, сведения о комплектности, гарантийных обязательствах и условиях эксплуатации.
Разработка технического паспорта требуется для большинства видов продукции производственно-технического назначения: промышленного оборудования, электротехнической продукции, приборов, металлоконструкций, ЖБИ, мебели специального назначения, строительных изделий и другой технически сложной продукции.
Согласно ГОСТ Р 2.601-2019, паспорт относится к эксплуатационной документации и является обязательным документом для многих категорий продукции. Отсутствие правильно оформленного технического паспорта может привести к сложностям при поставках, приемке продукции заказчиком, гарантийном обслуживании, прохождении проверок, таможенном оформлении и участии в тендерах.
Что такое технический паспорт изделия
Технический паспорт изделия представляет собой документ, который сопровождает конкретный экземпляр продукции на протяжении всего срока эксплуатации.
В отличие от руководства по эксплуатации, которое является типовым документом для всей модели продукции, паспорт содержит индивидуальные данные конкретного изделия:
— заводской или серийный номер;
— дату изготовления;
— сведения о приемке;
— результаты испытаний;
— отметки о продаже;
— сведения о ремонтах и обслуживании;
— гарантийные обязательства производителя.
Паспорт подтверждает, что изделие:
— изготовлено официальным производителем;
— прошло необходимые испытания;
— соответствует техническим условиям и требованиям нормативной документации;
— допущено к эксплуатации.
Для многих видов оборудования технический паспорт является обязательным документом при передаче продукции заказчику.
Для чего необходим технический паспорт изделия
Технический паспорт выполняет сразу несколько важных функций.
Подтверждение качества продукции
Паспорт подтверждает, что изделие изготовлено в соответствии с технической документацией и прошло контроль качества. Документ содержит сведения о приемке изделия отделом технического контроля и результатах испытаний.
Идентификация конкретного изделия
Наличие заводского номера позволяет идентифицировать конкретный экземпляр продукции, отследить дату изготовления, поставки, ремонта и гарантийного обслуживания.
Гарантийные обязательства
В техническом паспорте указываются гарантийные сроки, условия эксплуатации и порядок обращения при обнаружении неисправностей.
Подтверждение соответствия требованиям ТР ТС и ГОСТ
Паспорт может содержать сведения о сертификатах соответствия и декларациях о соответствии, подтверждающих безопасность продукции.
Документ для поставок и приемки
Во многих случаях без технического паспорта заказчик не принимает продукцию. Особенно это касается промышленного оборудования, металлоконструкций, ЖБИ, электротехнической продукции и изделий для государственных закупок.
Документ для сервисного обслуживания
При гарантийном и постгарантийном ремонте сведения из технического паспорта позволяют определить модификацию изделия, дату изготовления, историю обслуживания и ремонта.
Для каких изделий требуется технический паспорт
Технический паспорт обязателен или крайне желателен для большинства видов продукции производственно-технического назначения.
Промышленное оборудование:
— металлообрабатывающие станки;
— производственные линии;
— насосы;
— компрессоры;
— вентиляторы;
— подъемное оборудование;
— конвейеры;
— технологическое оборудование.
Электротехническая продукция:
— электродвигатели;
— трансформаторы;
— распределительные устройства;
— электрощиты;
— генераторы;
— электронасосы.
Приборы и КИПиА:
— измерительные приборы;
— датчики;
— системы автоматизации;
— контрольные приборы;
— расходомеры;
— уровнемеры;
— регуляторы.
Металлоконструкции:
— балки;
— фермы;
— колонны;
— мачты;
— опоры;
— технологические площадки;
— резервуары и емкости.
Железобетонные изделия:
— плиты перекрытия;
— фундаментные блоки;
— сваи;
— колонны;
— лестничные марши;
— железобетонные конструкции.
Мебель специального назначения:
— медицинская мебель;
— лабораторная мебель;
— металлическая мебель;
— производственная мебель.
Котельное и опасное оборудование:
— котлы;
— теплообменники;
— сосуды под давлением;
— бойлеры;
— оборудование, поднадзорное Ростехнадзору.
Для простых товаров массового потребления технический паспорт обычно не требуется. В таких случаях достаточно маркировки, этикетки или ярлыка.
Что включает технический паспорт изделия
Структура технического паспорта формируется в соответствии с требованиями ГОСТ Р 2.601-2019, особенностями продукции и требованиями заказчика.
Титульный лист
На титульном листе указываются:
— наименование изделия;
— модель или обозначение;
— наименование производителя;
— реквизиты организации;
— обозначение документа;
— логотип компании;
— год разработки документа.
Общие сведения об изделии
Раздел содержит:
— заводской номер;
— дату изготовления;
— обозначение технических условий;
— массу изделия;
— климатическое исполнение;
— категорию размещения;
— дополнительные сведения в зависимости от типа продукции.
Основные технические характеристики
Включаются:
— мощность;
— производительность;
— габариты;
— напряжение;
— давление;
— температура;
— грузоподъемность;
— материалы;
— классы защиты;
— иные характеристики в зависимости от типа изделия.
Комплектность
Указывается полный состав поставки:
— основное изделие;
— запасные части;
— принадлежности;
— инструменты;
— документация;
— упаковка.
Свидетельство о приемке
Раздел подтверждает, что изделие:
— изготовлено;
— испытано;
— соответствует требованиям ТУ;
— признано годным к эксплуатации.
В разделе оформляются:
— результаты испытаний;
— подписи ОТК;
— печати;
— сведения о приемке.
Гарантии изготовителя
Указываются:
— гарантийный срок;
— условия гарантии;
— ограничения гарантии;
— порядок обращения;
— контактные данные сервисных служб.
Сведения о продаже
Раздел используется для отметок:
— даты продажи;
— продавца;
— печатей;
— подписей.
Сведения о монтаже и вводе в эксплуатацию
Для оборудования, требующего монтажа, указываются:
— дата монтажа;
— организация-монтажник;
— дата ввода в эксплуатацию;
— сведения о пусконаладке.
Сведения о ремонтах
Фиксируются:
— даты ремонтов;
— характер неисправностей;
— замененные узлы;
— ремонтные организации.
Сведения о сертификации
Указываются:
— номера сертификатов и деклараций;
— технические регламенты;
— сроки действия документов;
— знак ЕАС.
Приложения
При необходимости добавляются:
— схемы подключения;
— чертежи;
— схемы строповки;
— схемы смазки;
— спецификации.
Почему важно правильно оформить технический паспорт
Ошибки в техническом паспорте могут привести к серьезным последствиям:
— отказу заказчика в приемке продукции;
— проблемам при эксплуатации;
— претензиям со стороны надзорных органов;
— отказу в гарантийном обслуживании;
— сложностям при поставках;
— замечаниям при тендерах и проверках.
Самостоятельная подготовка документации без понимания требований ГОСТ часто приводит к:
— отсутствию обязательных разделов;
— неправильному оформлению;
— некорректным формулировкам;
— отсутствию необходимых реквизитов;
— ошибкам в технических характеристиках.
Профессиональная разработка технического паспорта позволяет избежать этих рисков.
Наши услуги по разработке технического паспорта изделия
Разрабатываем технические паспорта изделий по ГОСТ Р 2.601-2019 для всех видов продукции производственно-технического назначения.
Что входит в услугу:
— анализ технической документации;
— разработка структуры документа;
— подготовка всех разделов;
— оформление по ГОСТ;
— формирование таблиц и приложений;
— подготовка свидетельства о приемке;
— оформление фирменного бланка;
— согласование с заказчиком;
— передача готового документа в редактируемом формате.
Работаем с:
— производителями оборудования;
— заводами металлоконструкций;
— производителями ЖБИ;
— изготовителями электротехники;
— производственными предприятиями;
— разработчиками новой продукции.
Как проходит разработка технического паспорта
1.Получение исходной документации
Изучаем:
— технические условия;
— чертежи;
— спецификации;
— протоколы испытаний;
— сертификаты;
— фотографии продукции;
— реквизиты организации.
2.Формирование структуры документа
Определяем необходимые разделы в зависимости от типа изделия и требований отрасли.
3.Подготовка содержания
Формируем:
— технические характеристики;
— комплектность;
— гарантийные условия;
— разделы приемки;
— сведения о сертификации.
4.Оформление по ГОСТ
Подготавливаем документ в соответствии с требованиями ЕСКД и ГОСТ Р 2.601-2019.
5. Согласование и корректировки
Передаем проект на согласование и при необходимости вносим изменения.
6.Передача готового документа
Предоставляем:
— Word для редактирования;
— готовый макет для тиражирования.
Преимущества работы с нами
— Разработка строго по ГОСТ Р 2.601-2019
— Опыт работы с различными видами продукции
— Понимание требований ТР ТС и отраслевых стандартов
— Корректное оформление обязательных разделов
— Подготовка документов для серийного производства
— Быстрые сроки разработки
— Возможность комплексной разработки технической документации
Стоимость разработки технического паспорта изделия
Стоимость зависит от:
— сложности изделия;
— объема технических характеристик;
— количества разделов;
— необходимости подготовки приложений;
— срочности выполнения.
Базовая стоимость разработки технического паспорта изделия — от 1 000 рублей.
Какие документы потребуются
Для разработки технического паспорта обычно необходимы:
— технические условия;
— чертежи;
— спецификации;
— фотографии изделия;
— протоколы испытаний;
— сертификаты или декларации;
— реквизиты организации.
При отсутствии части документации поможем подготовить документ на основании имеющихся данных.
Заказать разработку технического паспорта изделия
Подготовим технический паспорт изделия для промышленного оборудования, электротехнической продукции, металлоконструкций, ЖБИ, приборов, мебели и других видов продукции.
Разрабатываем документы, соответствующие требованиям ГОСТ Р 2.601-2019 и подходящие для поставок, эксплуатации, сертификации и участия в тендерах.
Руководство по эксплуатации представляет собой документ, включенный в основной набор документации, поставляемой вместе с продукцией. Этот документ содержит информацию о структуре изделия, его применении, компонентах, правилах и методах использования, а также требования к безопасности при эксплуатации и обслуживании. Он также имеет значение при оформлении Сертификатов соответствия Таможенного союза.
В первую очередь, руководство по эксплуатации представляет собой пояснительный документ, который обеспечивает потребителей необходимой информацией для правильного использования продукции. По этой причине оно часто включает в себя не только текст, но и разнообразные иллюстрации, схемы, рисунки и фотографии, чтобы помочь пользователям безопасно и удобно применять устройства.
Разработка руководства по эксплуатации начинается на этапе подготовки производства, так как данный документ требуется для практически всех изделий с сложной конструкцией или особыми условиями эксплуатации, обслуживания и ремонта. Кроме того, наличие руководства по эксплуатации улучшает репутацию компании в глазах покупателей, предоставляя всю необходимую информацию для правильного и долгосрочного использования продукции.
Для чего необходимо Руководство по эксплуатации
Руководство по эксплуатации необходимо для обеспечения безопасного и правильного использования продукции. Оно разрабатывается производителем в соответствии с законодательством и нормативами, регулирующими производство и поставку товаров потребителям.
При создании руководства, рекомендуется следовать утвержденным государственным стандартам, которые содержат правила для разработки и оформления документации, такие как ГОСТ 2.105-95, который устанавливает обязательные требования к оформлению эксплуатационных документов.
Основная цель руководства по эксплуатации – предоставить пользователям всю необходимую информацию для безопасного и эффективного использования продукции. Этот документ объясняет, как работает изделие, как его правильно устанавливать, эксплуатировать, обслуживать и ремонтировать.
Какой ГОСТ или закон регулирует порядок оформления документа
В связи с этим порядок оформления РЭ регламентируется рядом нормативно-правовых документов и рекомендаций стандартов ЕСКД:
Стандарт ГОСТ Р 2.610 содержит общую информацию;
ГОСТ 2.105-95 — правила оформлены в соответствии с технической документацией;
Содержание ГОСТ Р 2.601включает требования к оформлению РЭ:
Требования, которые регламентированы Таможенным союзом: ТР ТС 016/2011, ТР ТС 020/2011 и иные.
Заверение руководства по эксплуатации для узконаправленной продукции производится дополнительными нормативами, к примеру Правилами безопасности оборудования.
Какой должна быть структура руководства по эксплуатации
Структура руководства по эксплуатации обычно включает следующие разделы:
Содержание: Содержит перечень всех разделов, подразделов и страниц документа, позволяя пользователям быстро найти нужную информацию.
Введение: Обычно включает краткое описание продукции или устройства, а также предостережения относительно безопасного использования и назначения документа.
Основные характеристики: Подробное описание продукта, включая его ключевые параметры, технические характеристики и функции.
Комплектация: Перечень всех компонентов, входящих в комплект поставки.
Установка и монтаж: Инструкции по установке или монтажу продукции, если это применимо.
Инструкции по использованию: Подробное описание, как правильно использовать продукцию, включая шаг за шагом указания.
Техническое обслуживание: Информация о регулярном техническом обслуживании, уходе за продукцией и методах предотвращения неисправностей.
Безопасность: Инструкции по безопасному использованию, предупреждения о потенциальных опасностях и меры предосторожности.
Гарантия и сервис: Информация о гарантии от производителя и как получить сервисное обслуживание.
Перевозка и хранение: Рекомендации по безопасной транспортировке и хранению продукции.
Утилизация и экология: Инструкции по утилизации и обращению с отходами в соответствии с экологическими стандартами.
График и указатель предметов: Удобный графический или текстовый указатель, который помогает быстро найти нужную информацию в документе.
Наряду с руководством по эксплуатации, оборудование или технически сложные изделия, должны комплектоваться инструкцией по монтажу, пуску, регулированию и обкатке изделия.
Инструкция по монтажу, пуску, регулированию и обкатке изделия
Инструкция по монтажу, пуску, регулированию и обкатке изделия является неотъемлемой частью оборудования или технически сложных изделий. Эта инструкция содержит необходимую информацию для правильной подготовки к монтажу, выполнения монтажных работ, пуска, регулирования и, при необходимости, обкатки изделия.
Общие указания: Обзор основных шагов и процессов, связанных с монтажом, пуском, регулированием и обкаткой изделия.
Меры безопасности: Подробное описание мер безопасности, которые следует соблюдать во время всех этапов работы, включая монтаж, пуск и обкатку.
Подготовка изделия к монтажу: Информация о подготовительных действиях, необходимых перед началом монтажных работ и процесса компоновки с другими системами или устройствами.
Монтаж и демонтаж: Подробные инструкции по установке и демонтажу изделия, включая последовательность действий, используемые инструменты и оборудование.
Наладкаи испытания: Описание процесса наладки изделия, его компоновки с другими элементами системы и проведения необходимых испытаний.
Пуск (опробование): Инструкции по проведению пуска изделия, включая проверку его работоспособности и функциональности.
Регулирование: Подробное описание процесса регулирования изделия, включая рекомендации по настройке параметров.
Комплексная проверка: Инструкции по проведению всесторонней проверки работоспособности и соответствия изделия заданным характеристикам.
Обкатка: Если предусмотрено, инструкции по обкатке изделия и его проверке на долгосрочную работоспособность.
Приёмка: Информация о завершении монтажа и ввода в эксплуатацию.
Эта инструкция обеспечивает безопасность и правильное функционирование изделия, помогая пользователям провести все необходимые операции с максимальной эффективностью и минимальными рисками.
Примечания
Если в комплекте с изделием предоставляются формуляр или паспорт изделия, где указаны правила утилизации, то эти сведения могут быть исключены из руководства по эксплуатации.
Если тот же персонал, который будет эксплуатировать изделие, также осуществляет монтаж, пуск, регулирование и обкатку на месте его использования, все соответствующие сведения должны быть включены в руководство по эксплуатации.
Для изделий, которые при определенных условиях могут представлять опасность для жизни и здоровья человека, руководство по эксплуатации должно содержать информацию о возможных опасных воздействиях.
Разработка руководства по эксплуатации и инструкции по монтажу выполняется в соответствии с требованиями ГОСТ Р 2.610-2019.
